阶梯式传动连接轴三维结构设计

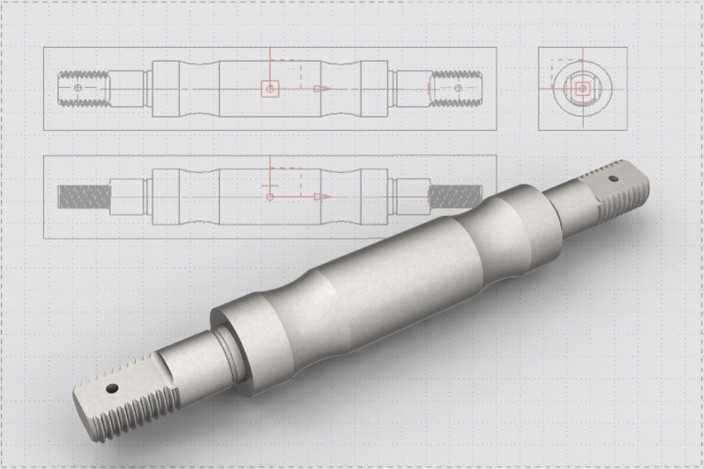

本轴类零件采用三维参数化建模方式完成全结构设计，建模过程中以回转体特征为基础，通过草图绘制轴的各段截面轮廓，绕中心轴线旋转生成轴的主体基体，精准还原了阶梯轴的多段变径结构，各轴段的直径、长度尺寸严格遵循机械传动的装配配合要求，保证后续与轴承、传动轮、锁紧件的装配公差匹配。建模阶段针对轴两端的外螺纹结构，采用螺旋线扫描切除的方式生成标准牙型螺纹，还原螺纹的牙距、牙型角参数，同时对轴端的径向定位小孔、轴身的退刀槽、过渡圆角等细节特征逐一构建，避免特征缺失导致的装配干涉问题。渲染环节采用金属哑光钢材材质，模拟45号调质钢的表面质感，调整材质的粗糙度、金属度参数，还原机械加工后的金属表面光泽，通过环境光遮蔽效果凸显轴肩、退刀槽等位置的结构层次，搭配正交视图与工程投影视角同步展示，既呈现三维实体的立体形态，也对应二维工程图的尺寸标注逻辑。结构设计上，该轴为两端带螺纹的中间粗两端细阶梯结构，中间大直径轴段用于安装传动轮类零件，承担扭矩传递的核心作用，轴肩结构实现传动件的轴向定位，两端螺纹段用于配套锁紧螺母实现装配件的轴向固定，轴端径向孔用于安装开口销完成锁紧防松，各段之间的过渡圆角设计有效降低应力集中，提升轴的交变载荷承载能力。设计过程中充分考虑轴的传动工况，对各轴段的受力位置进行结构优化，在保证结构强度的前提下控制轴的整体重量，所有特征均采用全参数化驱动，可根据实际装配需求快速调整各段尺寸参数，适配不同的传动扭矩、安装间距的使用场景，模型同时兼顾了结构合理性与工艺可行性，还原了真实机械轴类零件从设计到加工的结构逻辑，可直接用于装配验证、工程出图、运动仿真等后续设计环节。
