JIC标准7/8英寸三通液压管接头三维设计

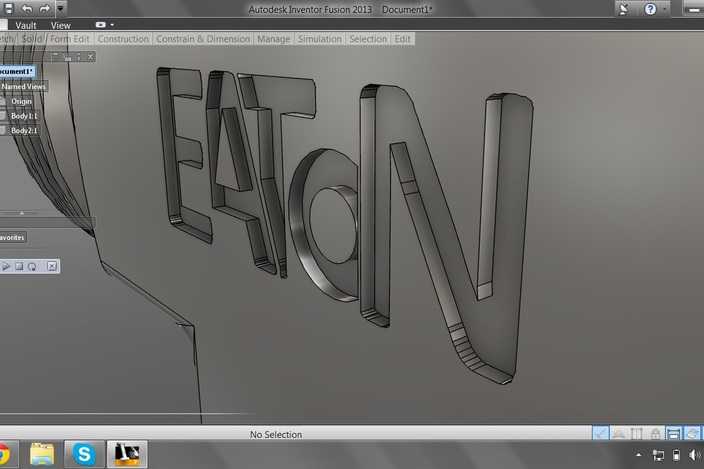

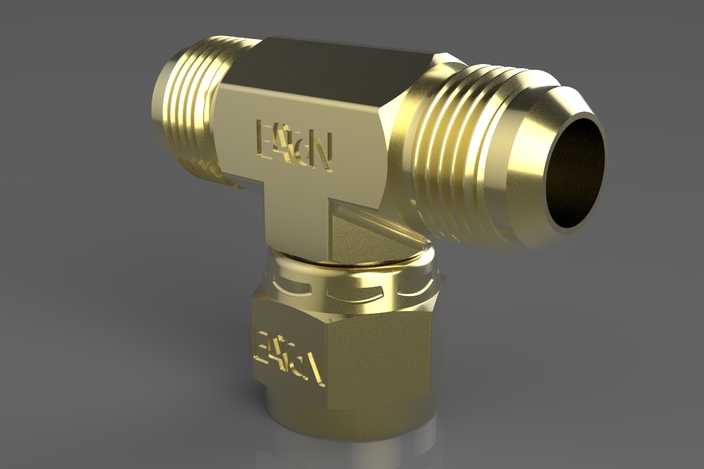

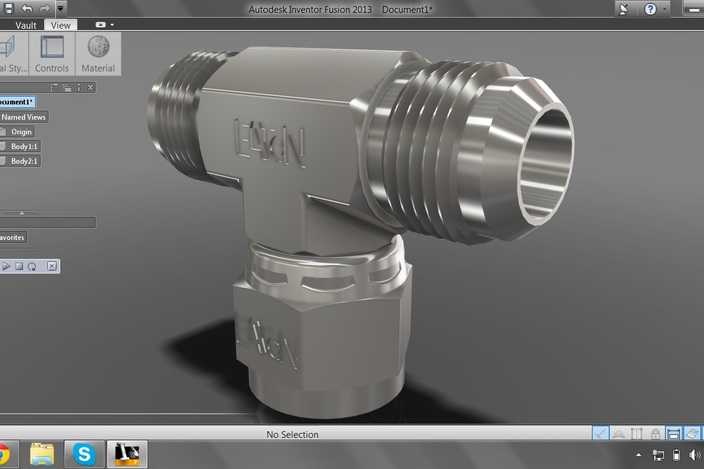

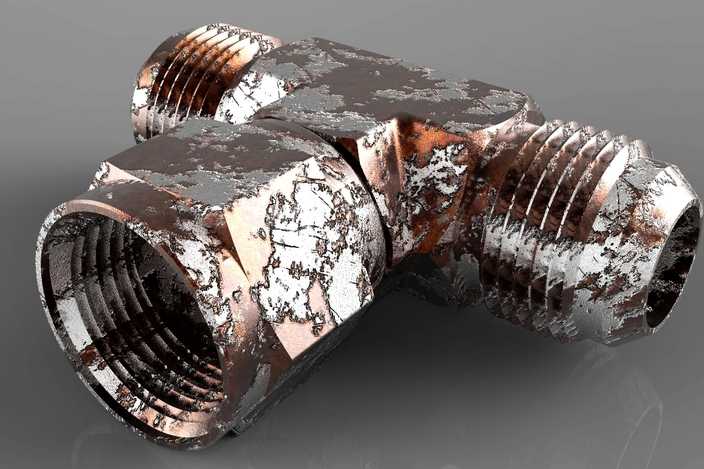

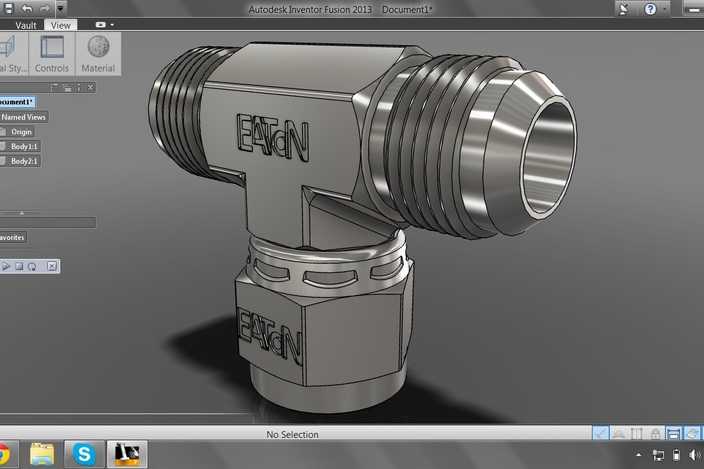

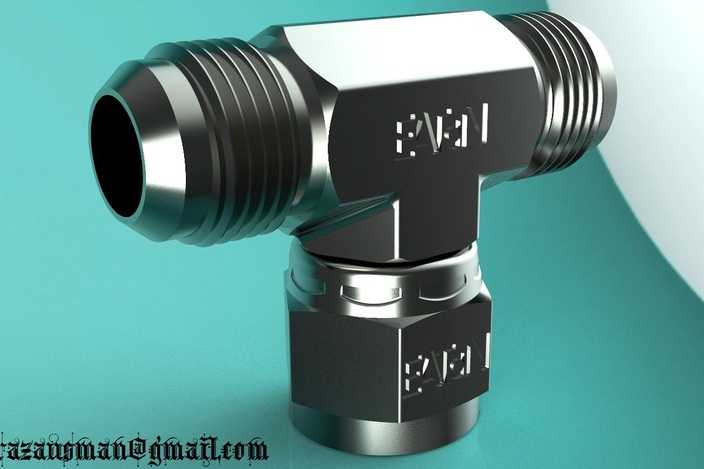

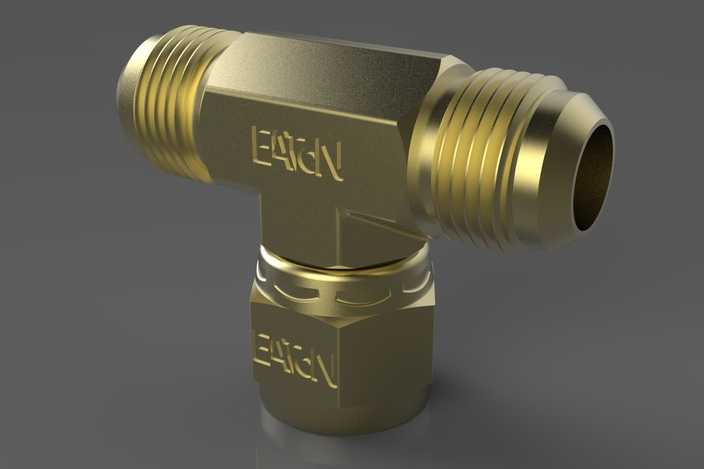

本作品为JIC标准7/8英寸规格的三通液压管接头三维建模设计，建模过程严格遵循液压管路连接件的行业尺寸规范，首先通过草图绘制完成接头三个接口的基准轮廓，其中一端为内螺纹连接端口，另外两端为外螺纹连接端口，采用旋转凸台命令生成接头的主体基体结构，精准还原六角拧转部位的对边尺寸与倒角参数，确保实体结构与实际加工零件的尺寸公差匹配。建模阶段对螺纹结构进行精细化处理，内外螺纹均采用扫描切除方式生成真实牙型，还原JIC螺纹37度密封锥面的结构特征，保证三个接口的同轴度、垂直度形位公差符合液压元件的装配要求，同时对三通交汇处的流道做圆角过渡处理，还原实际零件内部的流体通路结构，避免直角结构带来的应力集中与流阻过大问题。材质与渲染阶段，针对液压接头常用的金属材质做分层材质设置，基底为高强度碳钢材质，表面做镀覆层老化磨损效果处理，还原工业使用场景下接头表面镀层剥落、氧化锈蚀的真实质感，通过粗糙度、金属度、反射参数的分层调整，区分裸露金属基材、残留镀层、氧化锈蚀区域的视觉差异，搭配工作室环境光完成渲染输出，清晰展现接头的结构细节与材质质感。设计过程中充分考虑液压管接头的实际使用需求，三个接口的连接尺寸完全匹配7/8英寸JIC标准的管路适配要求，六角部位的尺寸符合常规扳手的拧转操作空间，整体结构无多余设计特征，所有倒角、退刀槽结构均参照实际加工工艺设置，既保证三维模型的视觉真实性，也确保模型可用于液压系统的装配干涉检查、管路布局模拟等工程场景，能够直观展现三通液压接头在液压管路系统中实现三路管路连通、分流合流的功能特性。
