可移动轻型龙门起重吊运设备结构

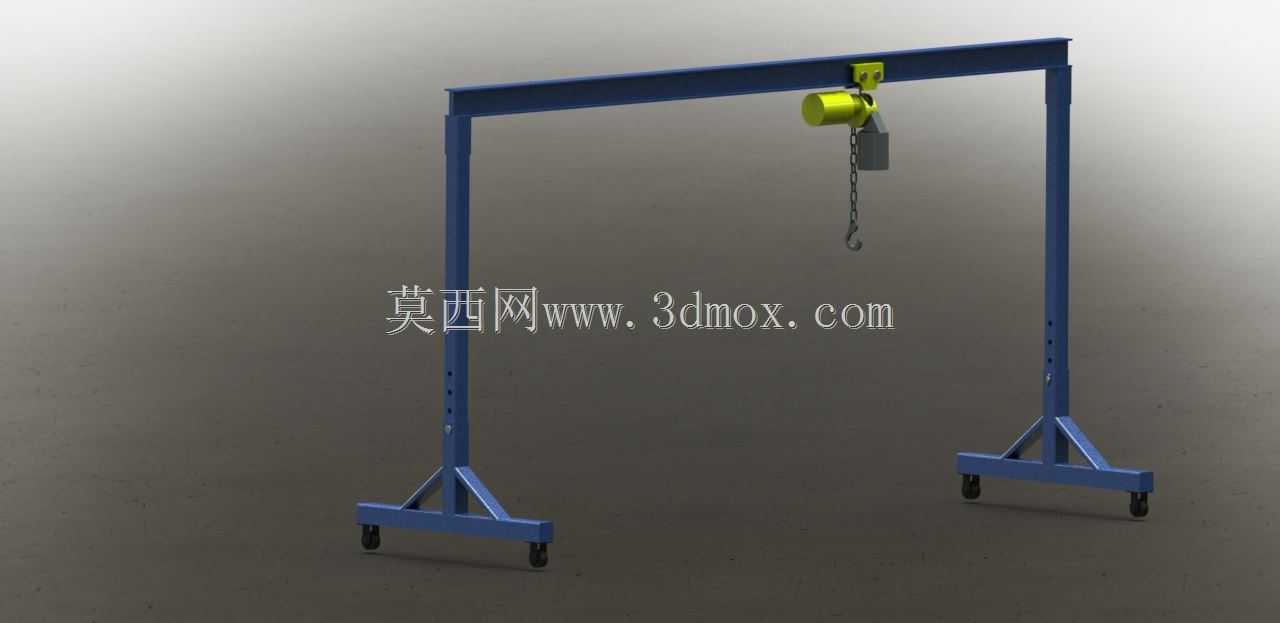

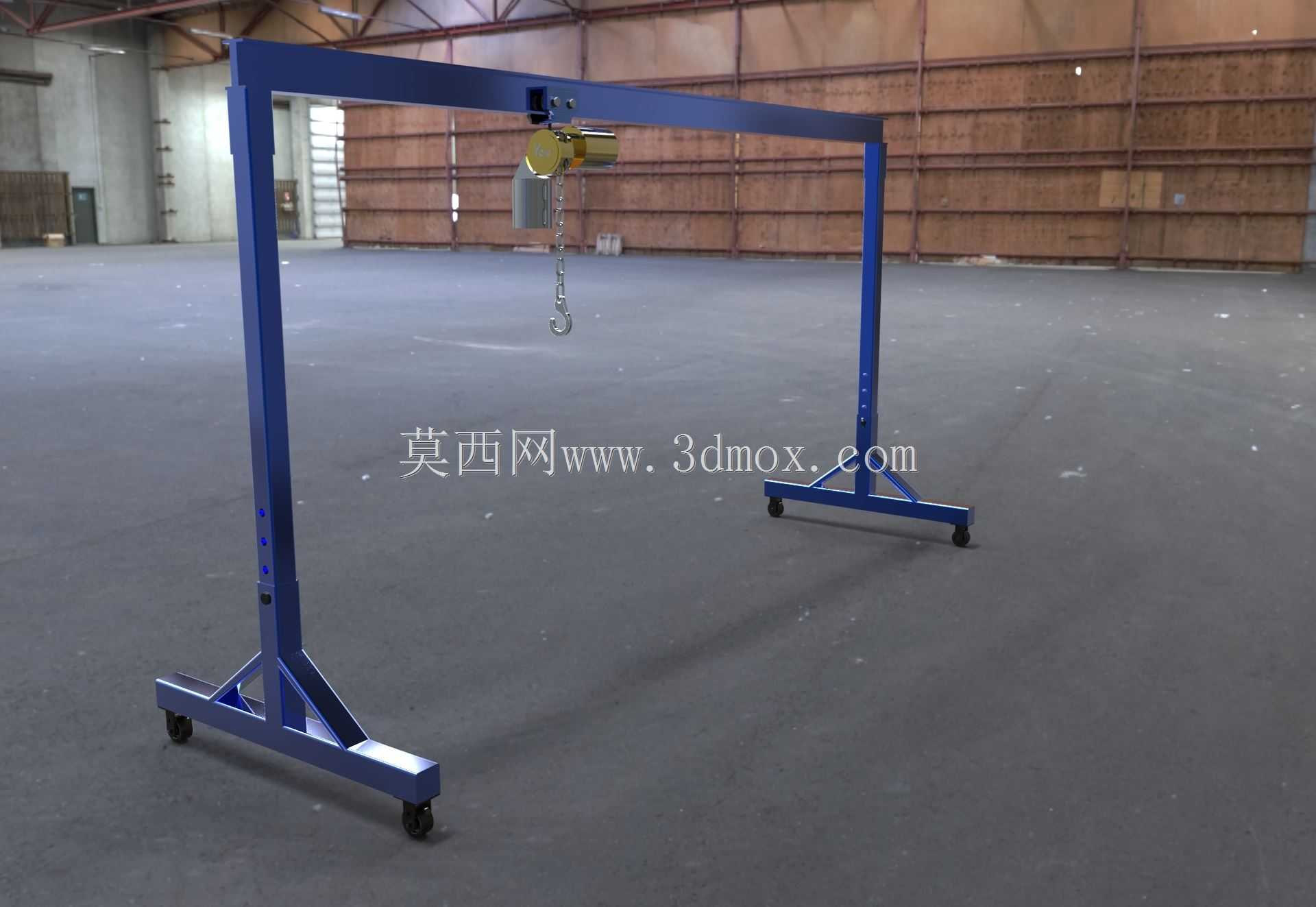

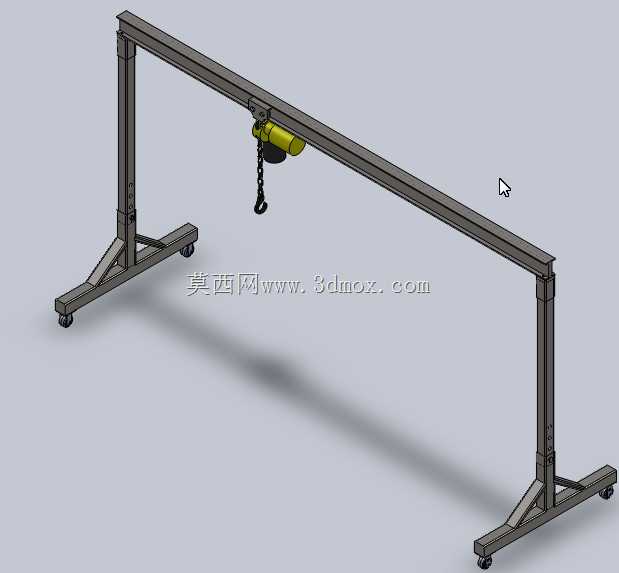

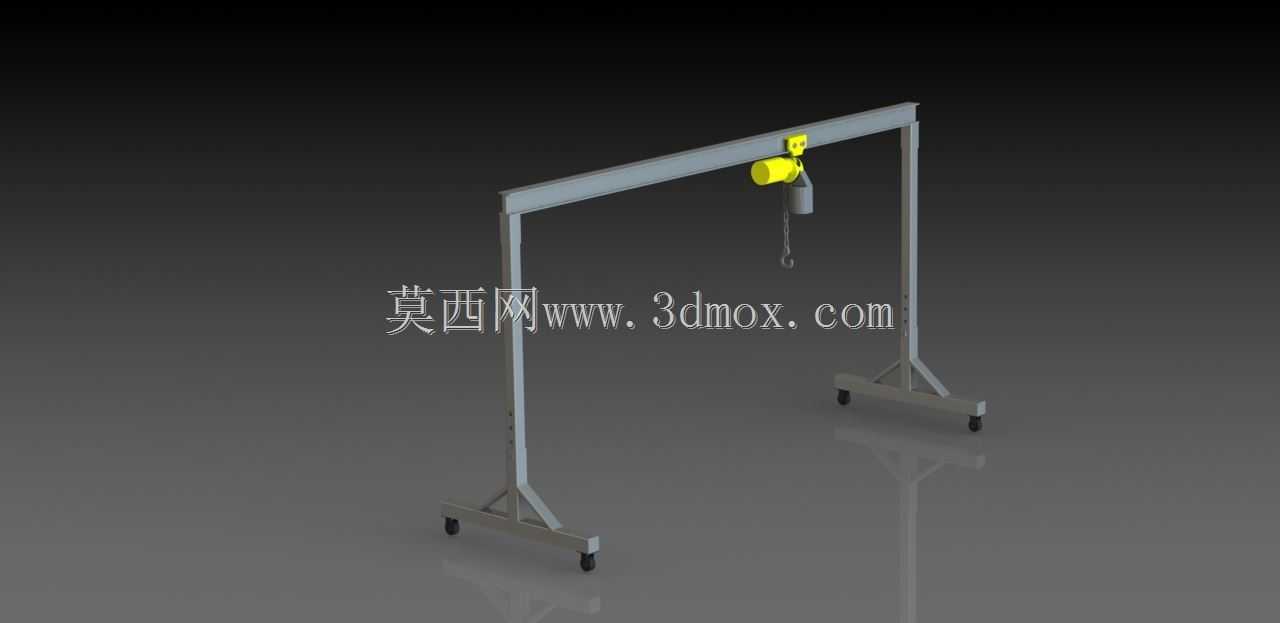

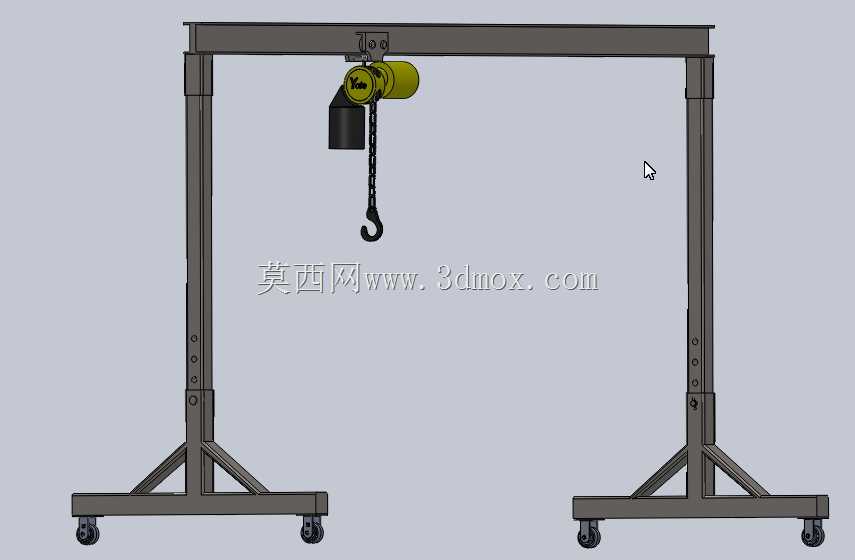

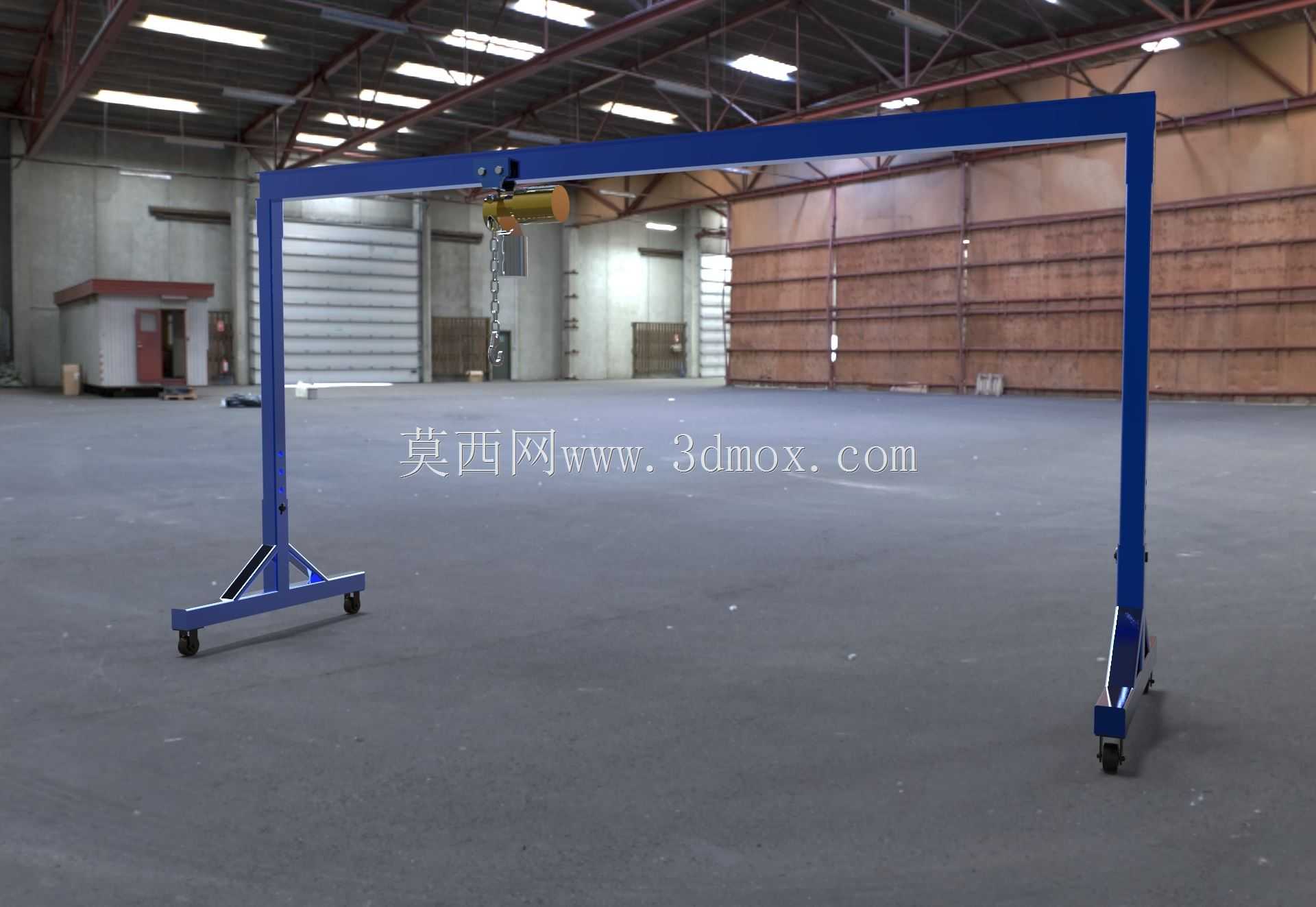

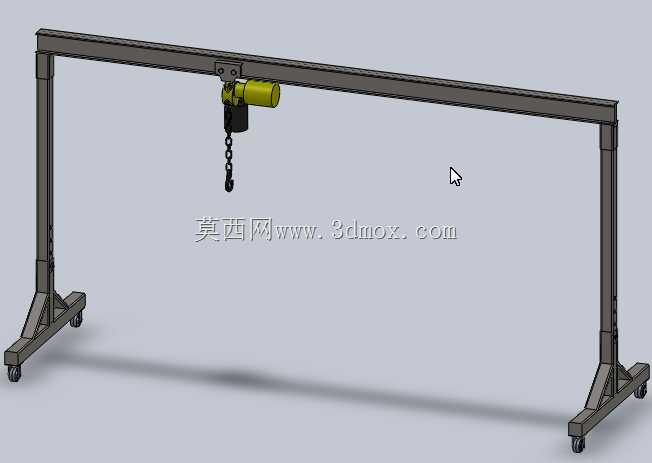

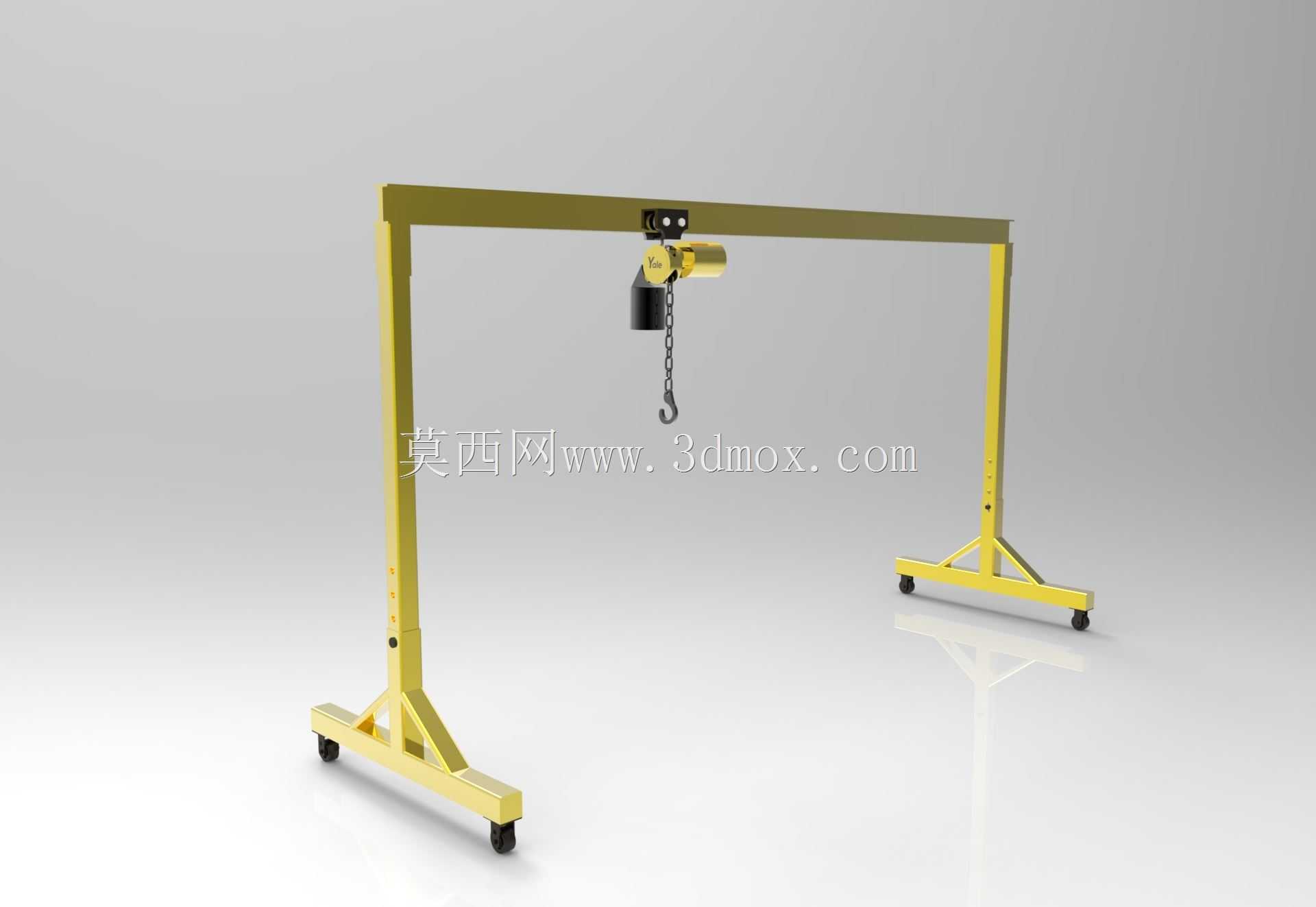

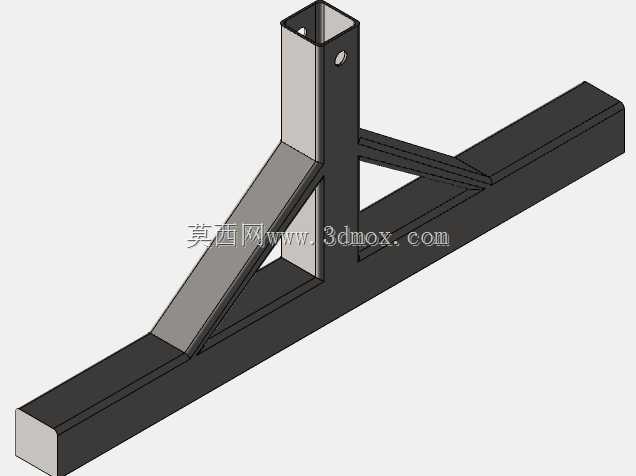

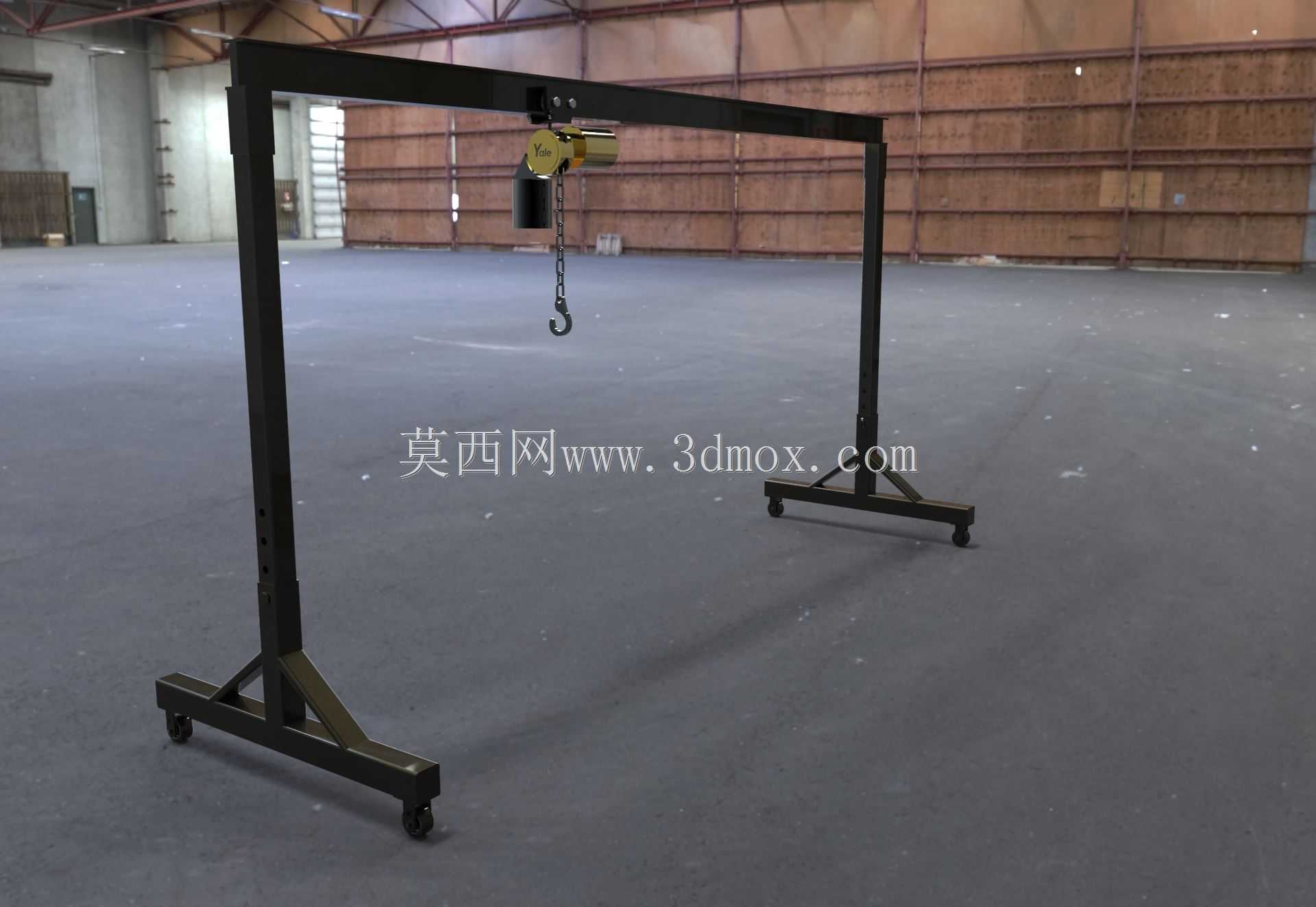

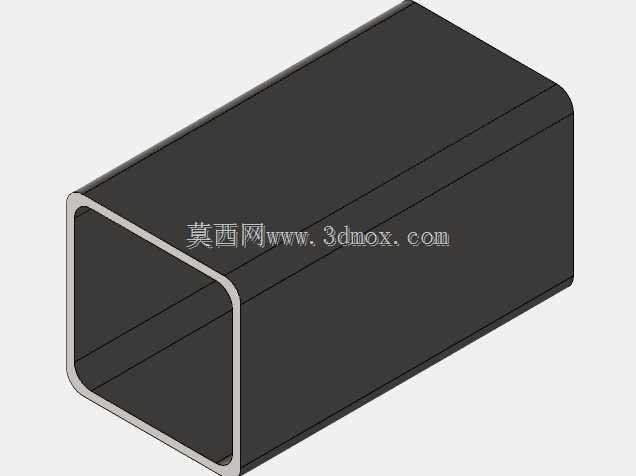

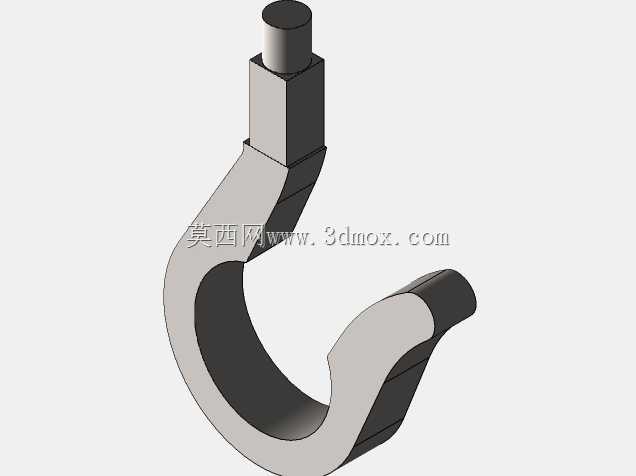

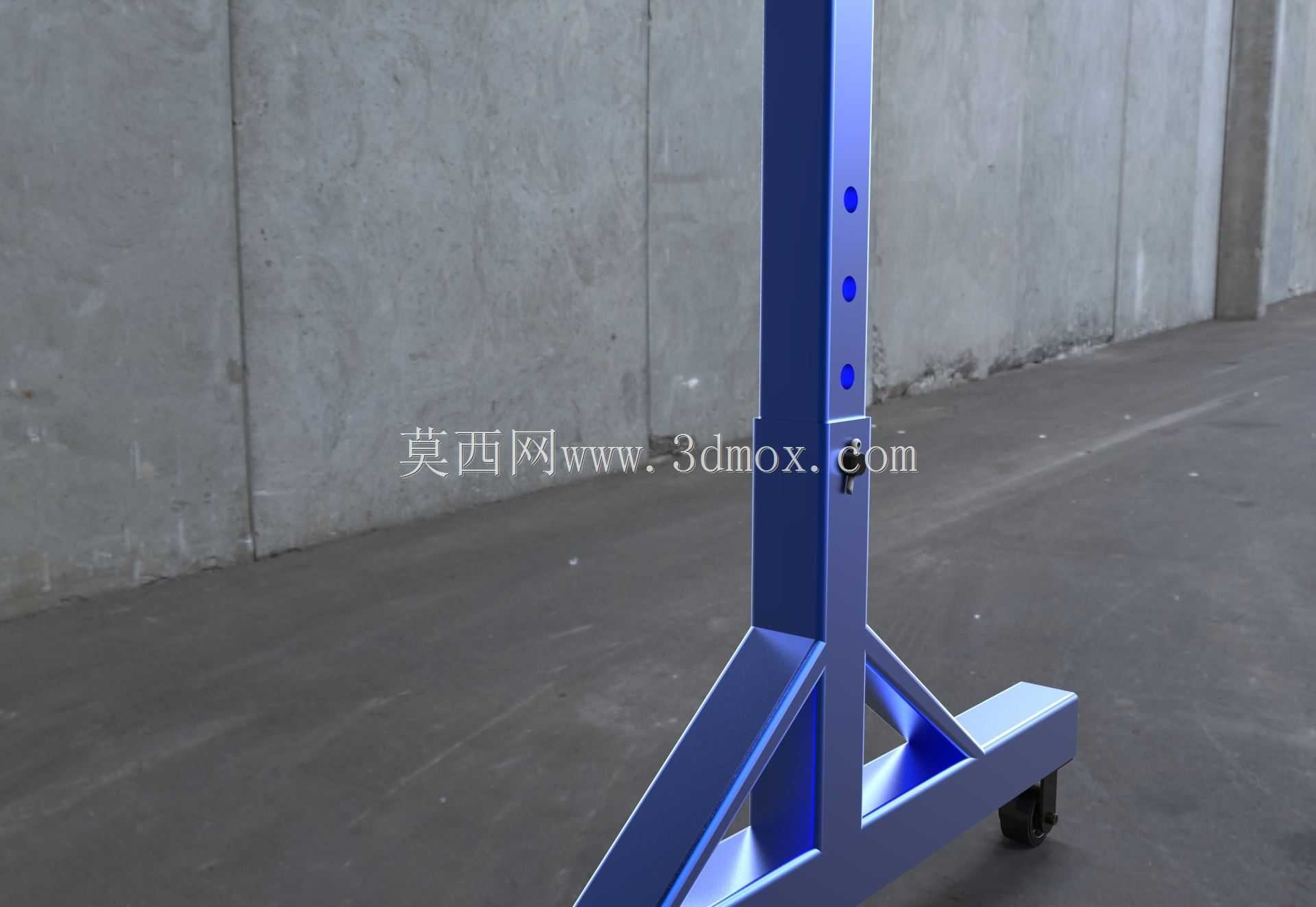

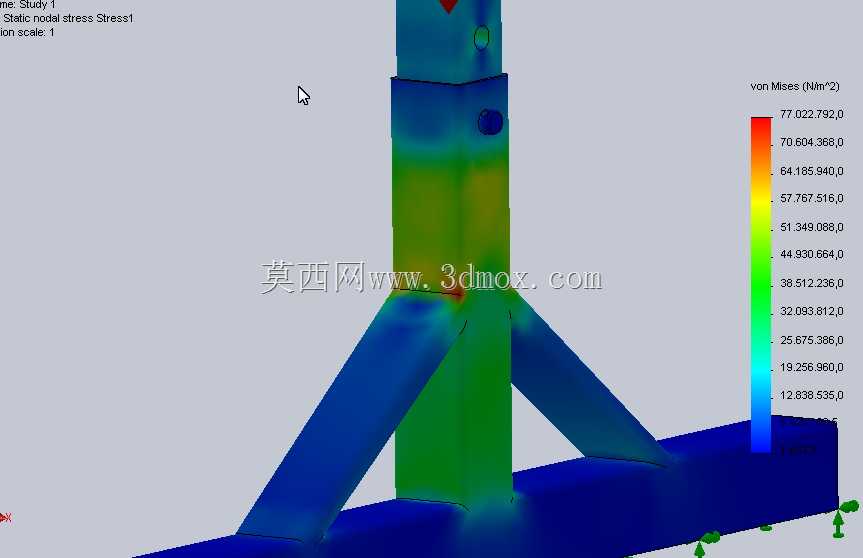

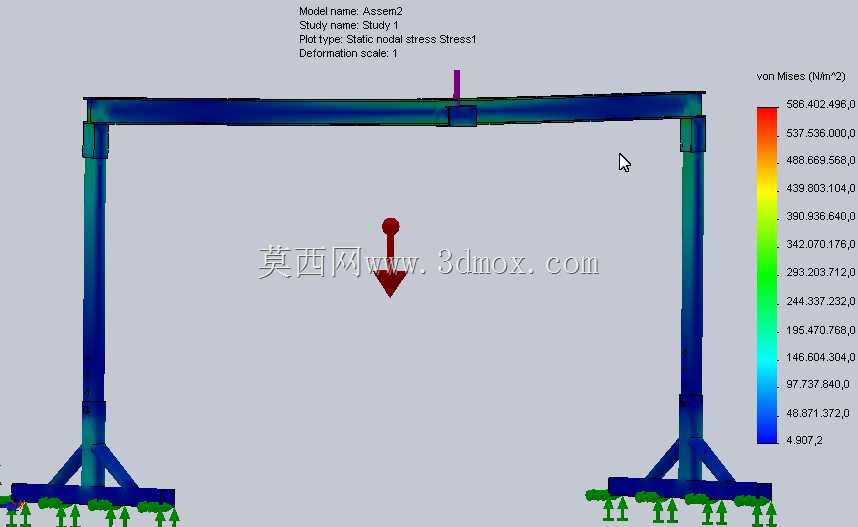

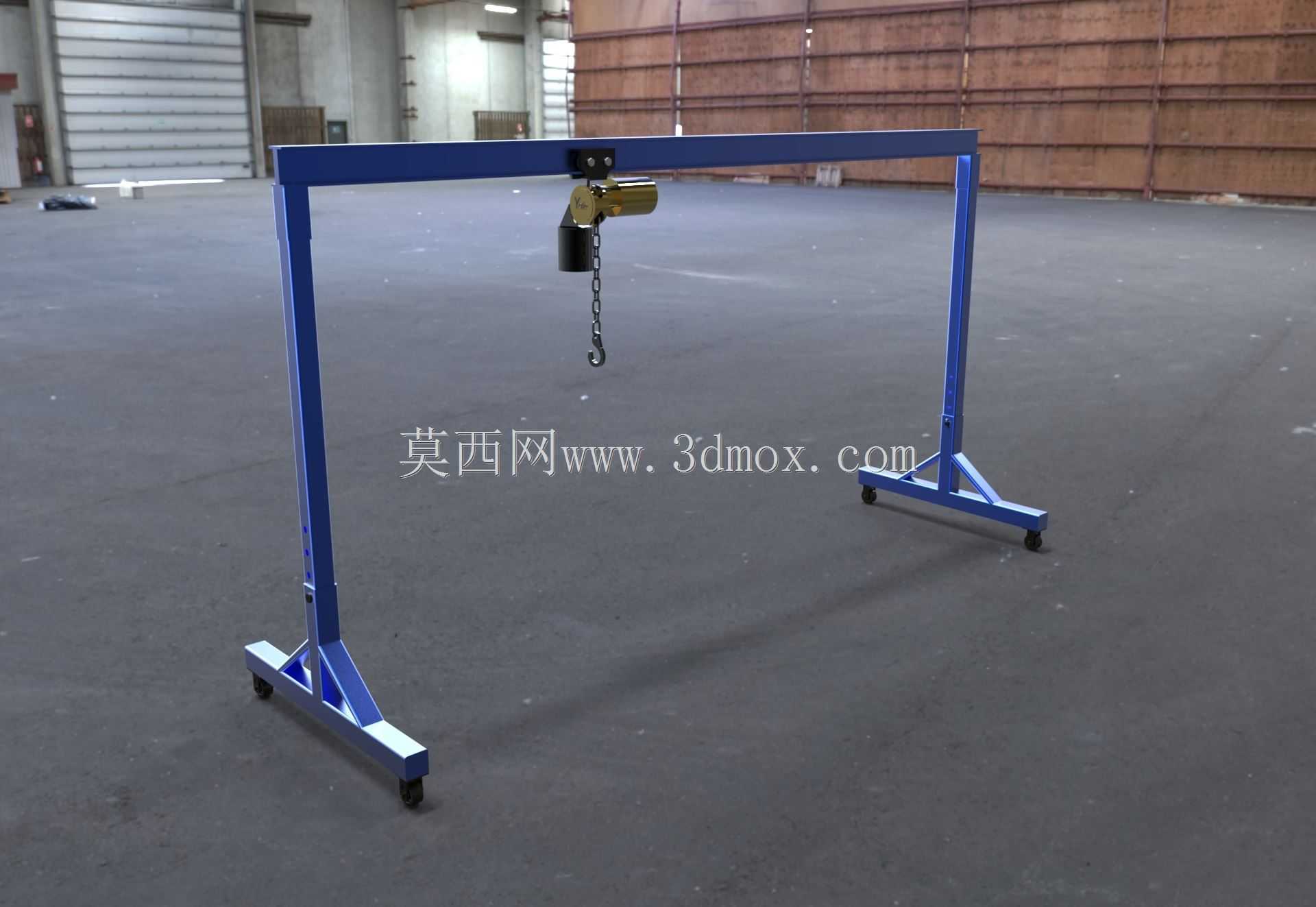

这款可移动轻型龙门起重设备，主要面向小型加工车间、设备维修站点、仓储库区以及实验室调试场景设计，填补了固定行吊覆盖范围不足、大型起重设备无法进入狭窄作业区域的使用空白，能够完成1吨及以下载荷的工件吊运、设备移位、物料装卸作业，尤其适合作业点位分散、单次吊运载荷不大、需要频繁变换作业位置的生产场景，无需预埋轨道或者固定安装基础，转场移动灵活便捷。从功能特性来看，设备主体采用门型框架承载结构，顶部横梁搭载电动葫芦起升机构，配套吊钩与链条传动组件，可实现重物的垂直起升与沿横梁方向的水平移动，满足作业半径内的点位吊运需求；两侧支腿底部配置带刹车的万向脚轮，空载状态下可由人工推动完成整体移位，到达作业点位后锁死脚轮即可形成稳定的承载支撑，无需额外的固定工序，大幅降低了作业准备的时间成本。在设计思路上，这款设备优先兼顾了结构承载稳定性与移动灵活性，框架主体采用矩形型钢焊接成型，支腿与横梁的连接位置做了三角加强筋结构，分散起吊作业时的集中应力，避免长期载荷作用下出现结构变形；横梁长度经过合理测算，既保证了足够的横向作业跨度，也控制了整体框架的宽度尺寸，能够顺利通过常规车间的通道与门洞，适配多数中小型生产场地的空间条件；支腿采用分段式连接设计，可根据实际作业的高度需求调整整体起升高度，适配不同高度的作业台面与堆放需求。从安装边界与尺寸适配来看，设备整体宽度控制在常规车间通道的通行阈值内，底部脚轮的支撑跨度经过重心验算，在额定载荷起吊时不会出现侧翻风险，作业时仅需要保证地面平整坚实，无明显的凹陷或者坡度即可正常使用，不需要对作业地面做特殊处理；顶部电动葫芦的供电采用拖链布线方式，随葫芦移动时不会出现线缆缠绕或者剐蹭的问题，整体结构没有突出的尖锐棱角，作业时的安全冗余度充足，既可以作为生产环节的固定辅助吊运设备，也可以作为临时维修、设备安装的机动起重工具，适配多场景下的轻型吊运需求，有效降低人工搬运重型工件的劳动强度，提升小件物料装卸与设备移位的作业效率。
