摩托车用可调式夹式把手结构设计

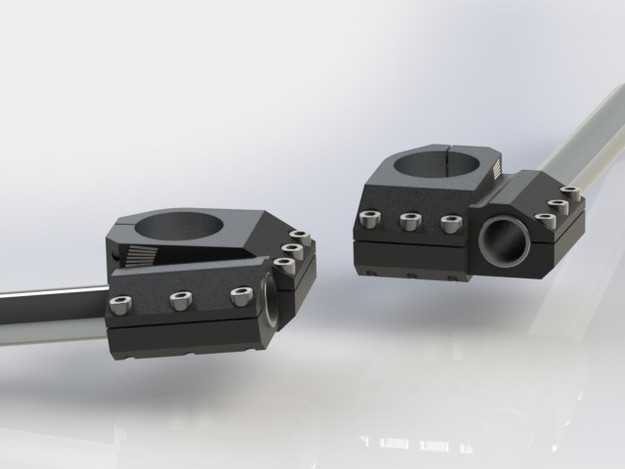

本作品为摩托车适配的可调式夹式把手三维建模成果，建模过程中以实际机车改装、日常骑行的把手调节需求为核心设计逻辑，首先完成整体结构的参数化草绘，精准划定夹装基座、锁紧组件、连接杆对接端口的尺寸边界，确保夹装内径可适配市面多数主流摩托车车把的管径规格。建模阶段对夹式开合结构做了重点还原，将基座的开合缝、多组锁紧螺丝的安装沉孔、侧面调节齿纹的细节逐一构建，每一处螺丝孔位都对应实际装配的同轴度要求，避免出现建模错位导致的虚拟装配干涉问题。材质渲染环节，针对把手主体的金属材质做了哑光发黑的金属质感调校，还原工业级五金配件的磨砂金属表面肌理，对锁紧螺丝的端面做了轻微的金属高光处理，区分不同金属部件的表面处理工艺差异，同时在基座与车管接触的内壁位置，预留了防滑衬垫的装配空间，建模时对内壁做了细微的防滑纹理刻画，提升夹装后的摩擦力表现。结构设计上采用分体式夹装锁紧方案，通过周向分布的多颗内六角螺丝实现夹装力度的均匀调节，既可以根据骑行者的使用习惯调整把手的安装角度、伸出长度，也能通过对称的螺丝锁紧结构保证夹装后的结构稳定性，避免骑行过程中出现把手松动移位的安全隐患。建模时还对把手的外接拓展端口做了通用化设计，侧面的通孔结构可兼容安装护手、后视镜、控制开关等拓展配件，满足不同骑行场景的改装需求。整体模型的结构倒角、棱边过渡都按照实际机加工工艺要求做了处理，没有出现尖锐的非工艺棱角，所有配合面的公差预留都符合五金配件的实际加工精度要求，渲染后的效果直观展现了产品装配到车把上的实际视觉状态，清晰呈现夹式结构的锁紧原理与调节逻辑，可直接用于产品展示、改装方案演示、加工前的结构校验等场景。
