食品级带式水平输送设备结构设计

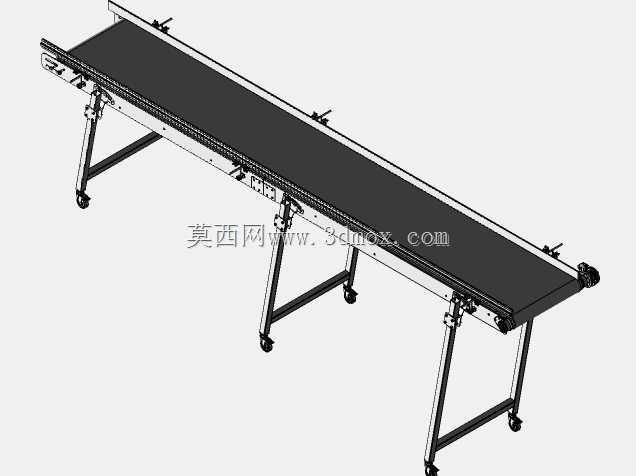

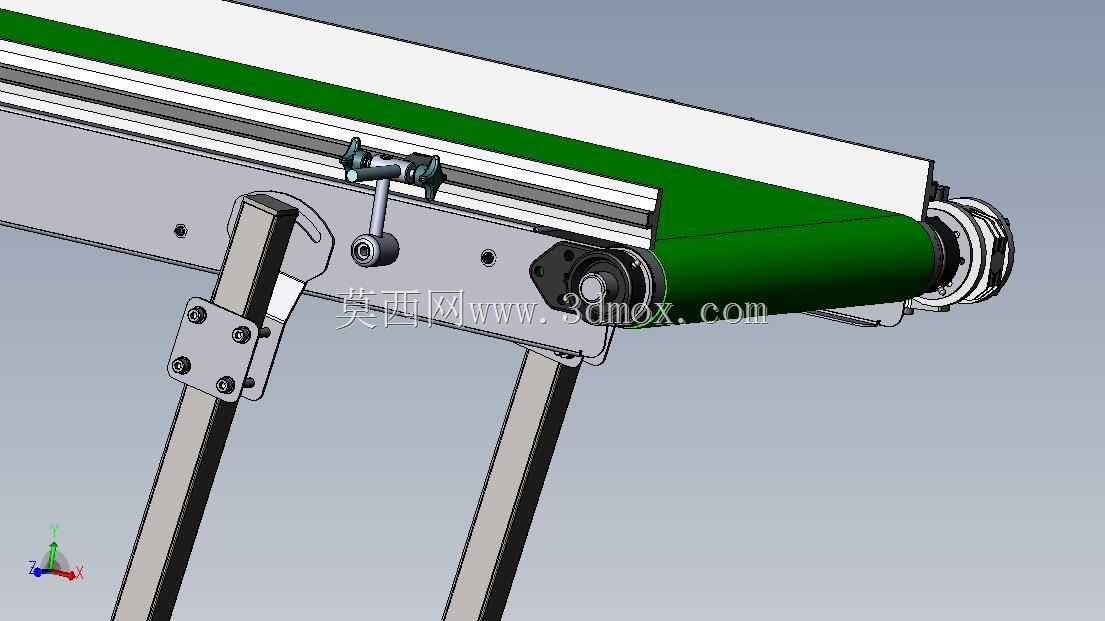

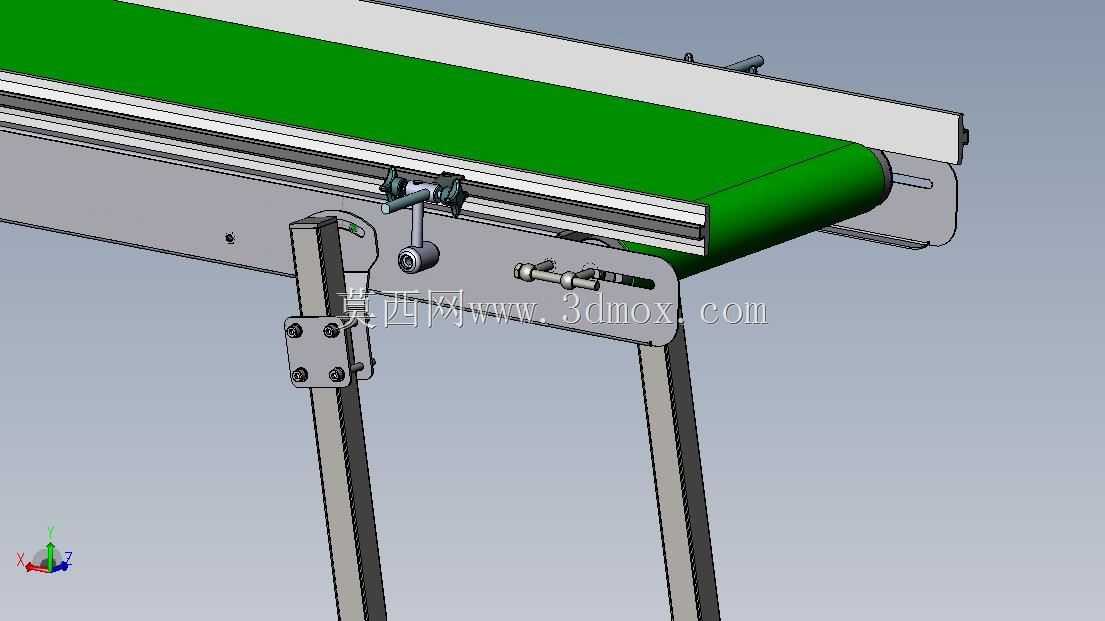

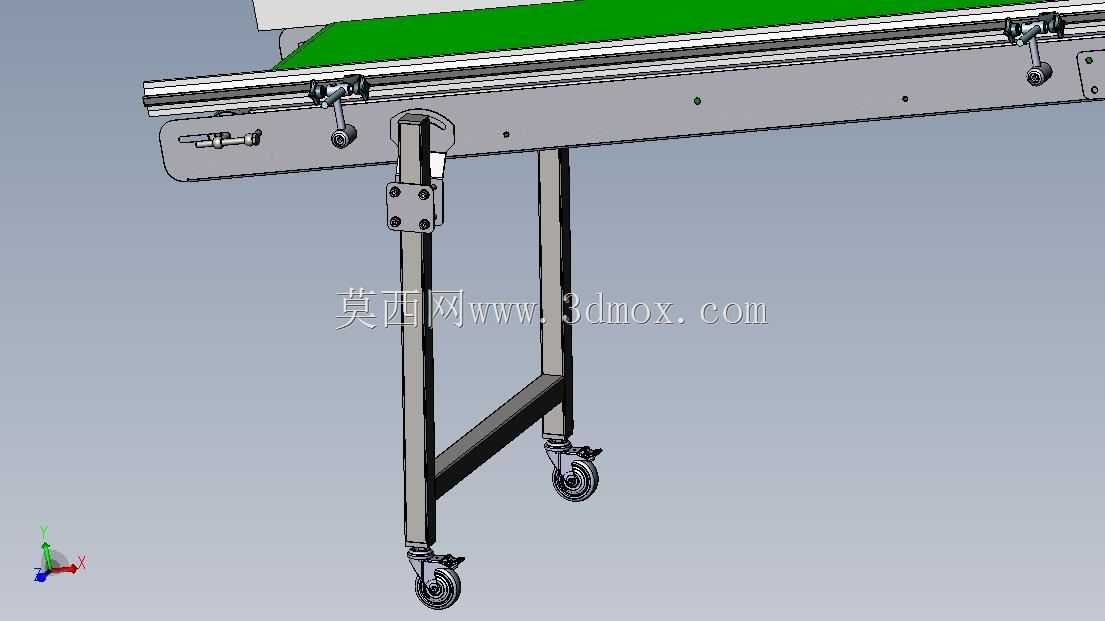

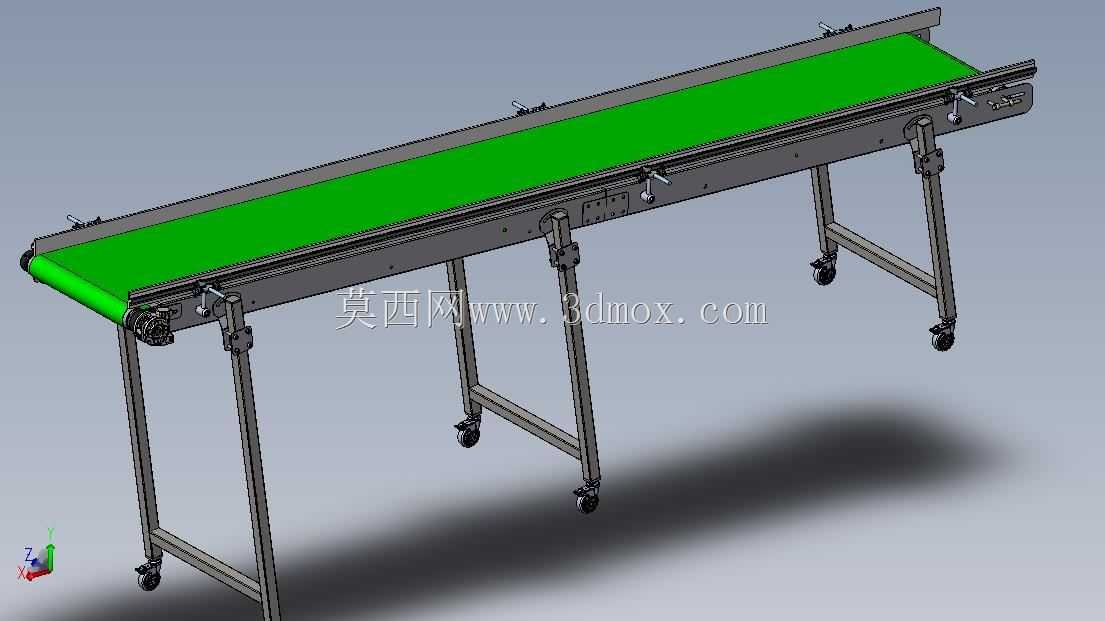

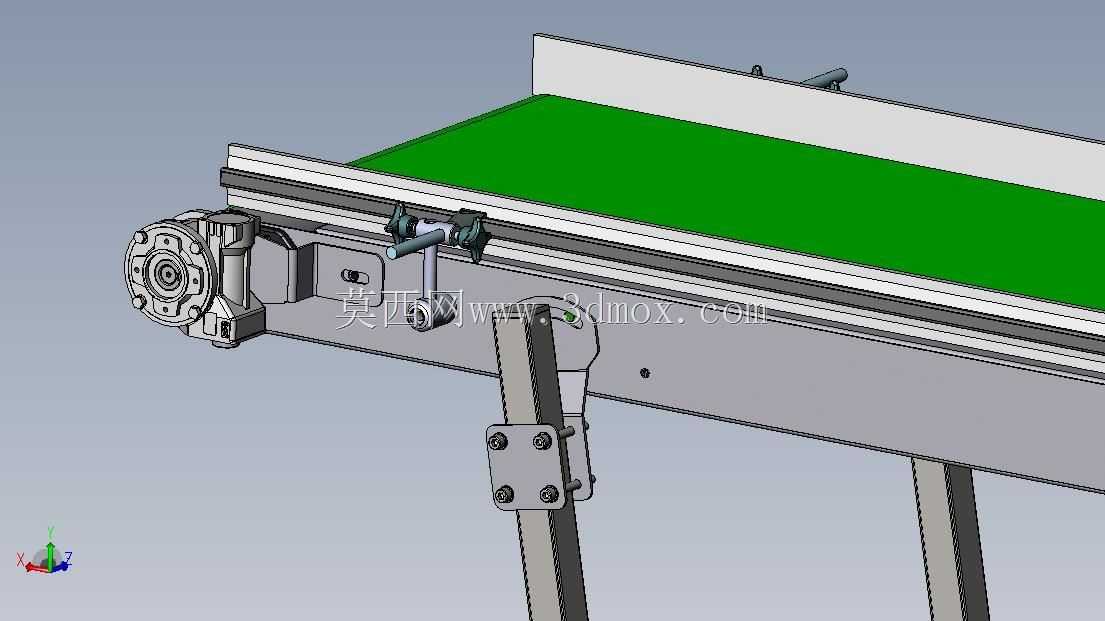

这款带式输送设备主要面向食品加工生产场景设计，可用于净菜加工环节中清洗后青豆等颗粒状食材的水平转运，衔接清洗、分选、包装等前后道工序，也可适配其他对卫生等级有要求的散料、小型包装件的生产线输送需求，在生鲜加工、休闲食品生产、农副产品预处理车间中都能适配对应的工位布局。设备整体采用水平布置形式，主体框架选用不锈钢材质打造，满足食品生产场景的耐腐蚀、易清洁要求，避免长期接触水汽、食材汁液出现锈蚀污染物料的问题。输送工作面采用食品级PVC皮带，表面平整摩擦力适中，既能保证物料输送过程中不会出现打滑偏移，也符合食品接触材料的安全标准，皮带两侧设置有防护围栏，可避免颗粒状物料在输送过程中从侧边掉落，减少生产过程中的物料损耗。设备的驱动单元采用侧装式齿轮马达布局，将驱动组件设置在传送带侧面，既减少了设备端部的占用空间，也方便日常维护时对驱动部件的检修操作，配套的变频控制单元可实现输送速度的灵活调节，能根据不同生产线的节拍需求调整运行速度，同时支持平稳的启动与停止动作，避免启停瞬间冲击力过大导致物料洒落。设备的支撑支架配备带制动器的脚轮，既可以根据生产需求灵活调整设备的摆放位置，也能在定位后锁定脚轮保证设备运行时的稳定性，支架与主体框架的连接位置采用可调式固定结构，可根据前后对接设备的高度差微调输送面的离地高度，适配不同高度的工位衔接需求。从安装边界来看，设备直线输送长度覆盖3600mm，输送皮带宽度为800mm，设备整体外壳宽度为900mm，输送面离地高度可在950mm至1050mm区间调整，支架支撑点的纵向间距为2000mm，安装时仅需预留对应长度的平整地面空间，无需复杂的地基固定，即可快速完成部署投入使用，设备的轴承组件采用封闭式结构，可避免生产过程中的粉尘、水汽进入轴承内部，延长部件的使用寿命，降低日常维护的频次。
