大流量柴油机驱动消防泵组结构设计

这款柴油机驱动消防泵组主要面向固定消防供水场景设计，可应用于石油化工仓储区、大型商业综合体、港口码头、偏远无可靠市政供电的厂区等场景，作为固定消防灭火系统的核心供水动力单元，也可作为移动消防补给装备配套使用，在火灾发生时能够快速启动，为消火栓系统、自动喷淋系统、泡沫灭火系统输送大流量高压消防用水，也可承担应急工况下的区域排水、远距离输水作业任务。

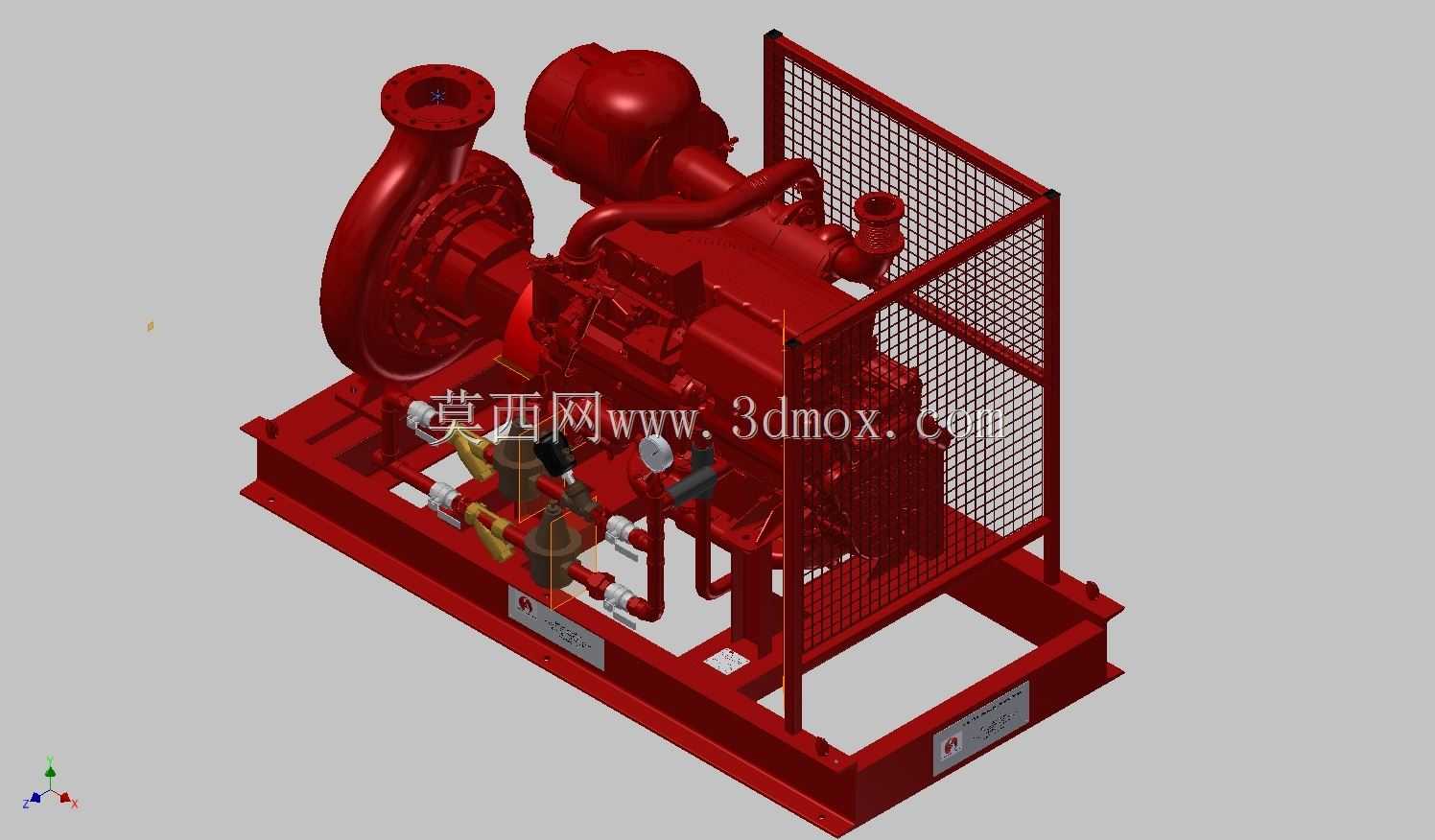

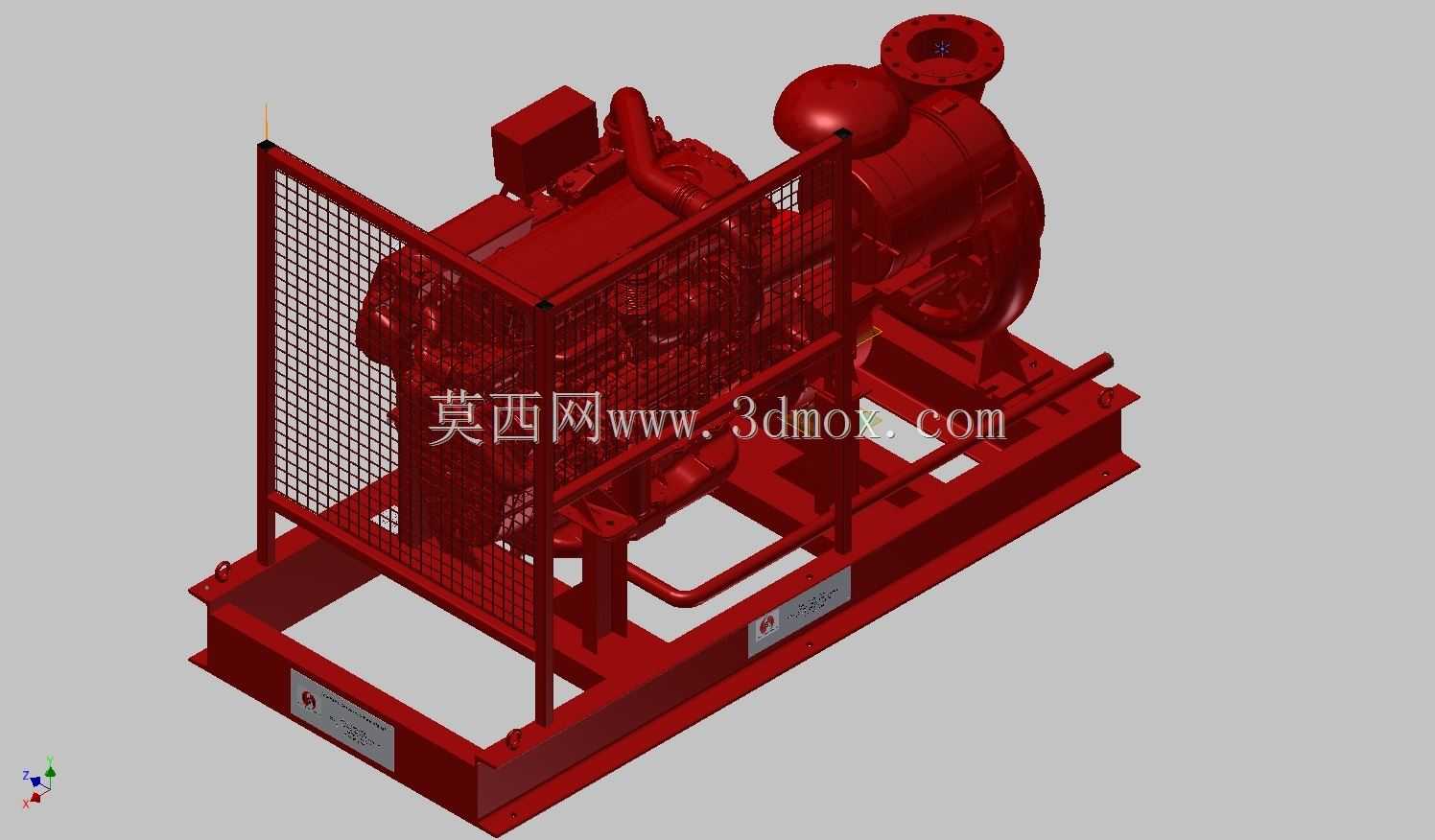

设备采用柴油机作为直联动力源，无需依赖外接市电即可独立运行，能够规避火灾断电后电动消防泵无法启动的风险，整套机组集成在一体式钢制共用底座上，动力端与泵体采用同轴直联结构，减少传动环节的功率损耗，外围设置钢制网格防护栏，既可以避免运行过程中人员误触高温部件、旋转传动部件造成安全事故，也不会阻挡动力单元的散热气流，保证机组长时间连续运行的稳定性。泵体采用单级离心式结构设计，流道经过水力优化，能够实现720立方米每小时的输水能力，额定供水扬程可达100米，可满足中高层建筑、大跨度仓储空间的消防供水压力需求，泵体进出口采用标准法兰连接结构，能够直接对接现场消防管路系统，减少现场安装的适配工作量。

设计过程中优先考虑了应急场景的快速响应需求，整套机组的安装边界充分考虑了标准消防泵房的预留空间尺寸，底座预留地脚螺栓安装孔位，可直接固定在混凝土基础上，无需额外制作复杂安装支架；机组集成了排气、供油、冷却辅助管路，所有管路沿底座侧边排布，既压缩了整体外形尺寸，也方便日常运维时的检查与部件更换。防护栏采用快拆式连接结构，需要对动力单元、泵体进行检修维护时，可快速拆除对应位置的护栏，无需整体拆解外围结构。底座上预留了蓄电池、控制模块的安装位，出厂时可完成预装，现场仅需连接进出水管路与燃油供给管路即可投入使用，大幅缩短现场安装调试周期。同时设计时充分考虑了运行振动控制，动力端与泵体的连接位置设置减震缓冲结构，底座与混凝土基础之间可加装减震垫，降低运行过程中的振动传递，减少管路因长期振动产生的松动渗漏风险。
