撬装式泡沫灭火输送集成装置结构设计

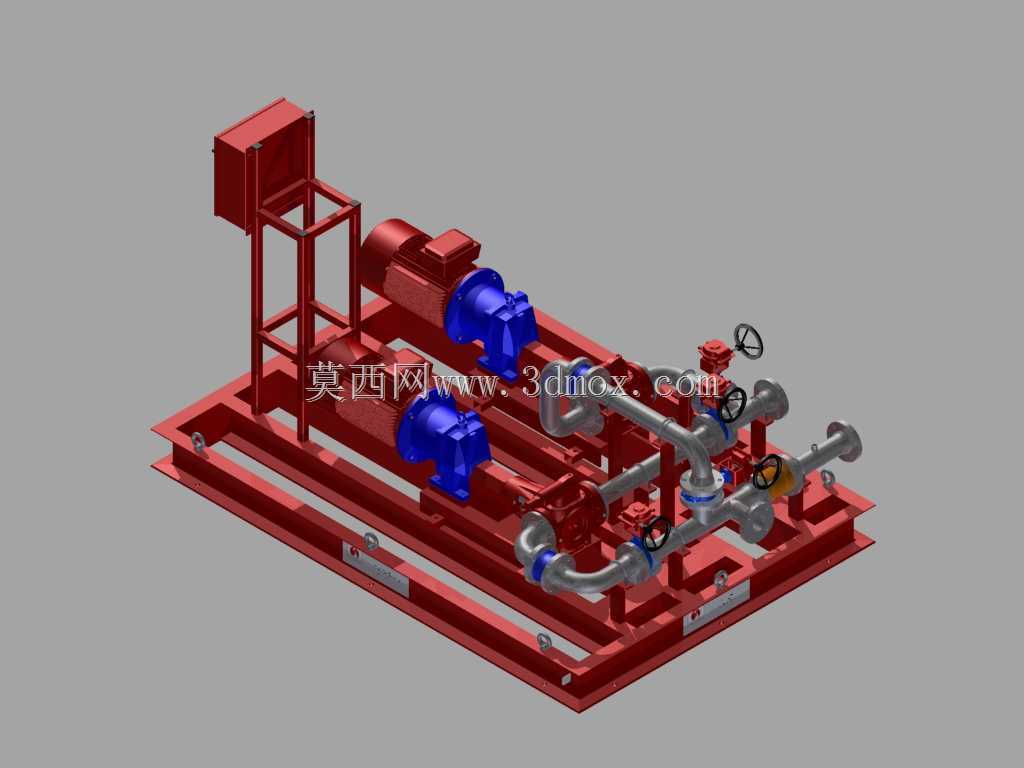

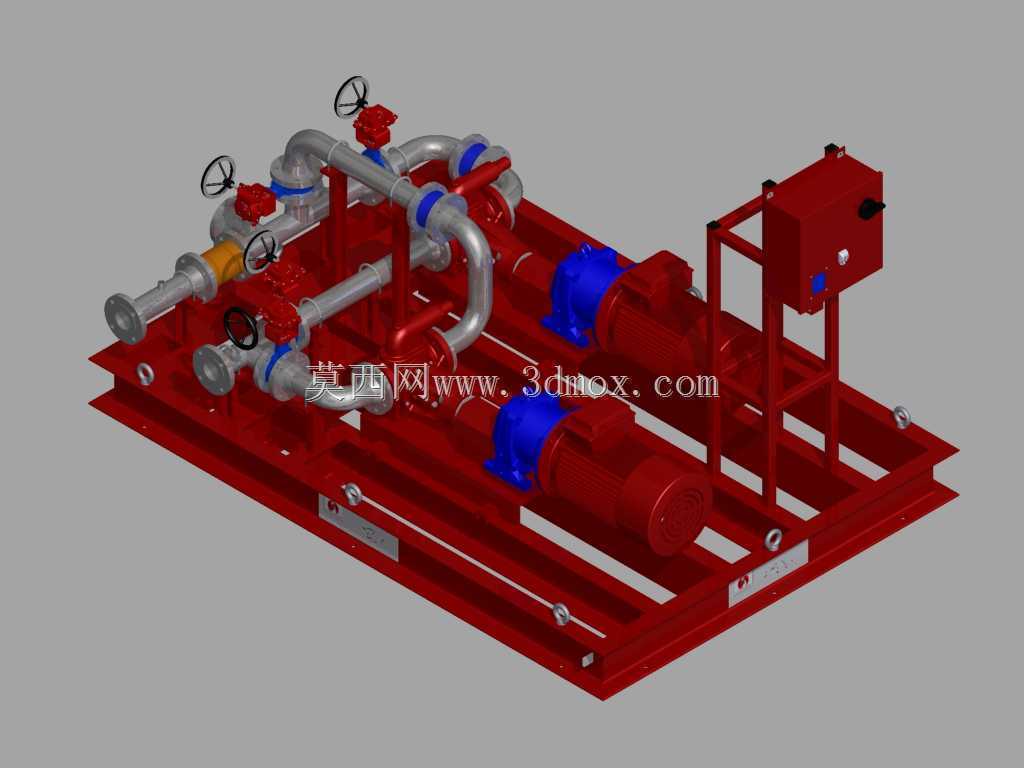

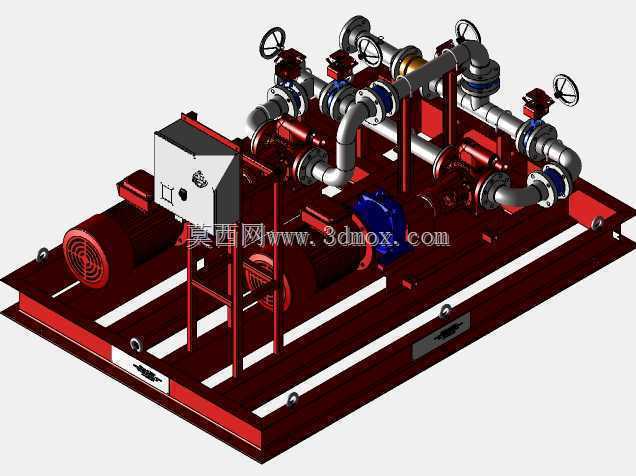

　　这套集成式泡沫输送装置采用撬装一体化设计思路，核心解决消防工程现场分散安装管路对接偏差大、施工周期长的痛点，所有功能组件全部预集成在公共焊接底座上，到场仅需对接主管路与动力线缆即可投入使用，大幅压缩现场施工的调试周期。从结构布局来看，双泵并联的冗余设计是核心功能考量，单泵故障时另一台可独立承担额定工况下的泡沫混合液输送任务，满足消防系统连续运行的可靠性要求，两台泵体沿底座长度方向平行排布，泵组与底座之间设置减震垫，降低运行过程中的振动传递，避免管路长期受振出现密封失效问题。管路系统采用立体分层排布，上层为操作检修通道侧，所有手动阀门的手轮全部朝向操作面，手轮操作高度控制在人体工程学适配区间，无需登高或俯身即可完成阀门启闭操作，

　　管路转弯处采用大曲率半径弯头，降低泡沫混合液输送过程中的沿程阻力，避免泡沫液在管路内出现紊流破碎影响发泡效果。管路上的法兰对接面全部采用同轴度定位设计，建模阶段就完成了所有密封面的干涉检查，避免现场安装出现密封偏斜导致的渗漏问题，管夹位置经过受力核算，在管路自重、流体冲击载荷共同作用下，管路挠度控制在允许范围内，避免长期运行出现管路变形。底座采用型钢焊接框架结构，底部设置标准化吊点与叉车孔位，满足整撬吊装、转运的作业需求，底座上预留的安装孔位适配常规混凝土基础的地脚螺栓排布，无需额外进行基础改造。集成的控制箱布置在撬体端部操作侧，箱体与泵组之间预留足够的接线与检修空间，控制箱防护等级适配户外安装场景，可直接在室外露天环境下长期运行。

　　整套装置的安装边界充分考虑运输限界要求，整体宽度、高度均符合公路运输的装载尺寸要求，无需拆分即可完成长途转运，适配石油化工库区、油库、船舶码头、大型仓储等场景的固定消防系统配置需求，可直接接入消防泡沫管网，在火灾工况下快速输送泡沫混合液完成灭火作业。建模过程中对所有运动部件、操作空间做了碰撞校验，阀门手轮操作无遮挡，泵体检修时无需拆除周边管路即可完成密封件、易损件的更换作业，管路排布预留了足够的保温层安装空间，适配北方低温场景下的管路伴热、保温施工需求。
