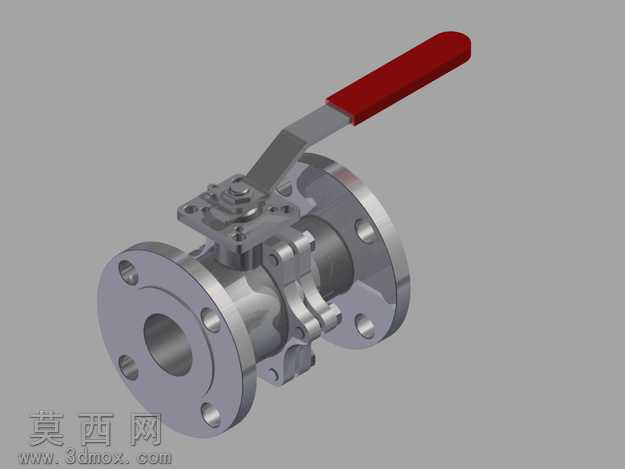

2150磅级法兰连接手动球阀三维设计

本模型为2150磅级法兰连接手动球阀，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循法兰球阀的通用设计规范，对各部件的装配关系进行精准约束，确保整体结构符合实际工业产品的装配逻辑。模型主体包含左右法兰阀体、球体阀芯、阀杆、驱动手柄、密封组件、连接紧固件等核心结构，建模时对法兰端的螺栓孔分布、密封面结构、球体流道通孔、阀杆与阀芯的连接卡位、手柄与阀杆的配合结构都进行了精细化还原，未对关键结构做简化处理，能够清晰展示法兰球阀的内部构造与外部连接特征。材质渲染阶段，针对不同部件的实际材质属性进行参数调整，阀体、阀芯、阀杆等金属部件采用不锈钢金属材质，调整金属粗糙度、反射参数还原金属构件的哑光金属质感，操作手柄采用红色酚醛塑料材质，模拟工业手柄的防滑哑光塑料质感，密封件部位采用深色弹性橡胶材质表现，不同材质的区分清晰，能够直观分辨各部件的材质差异与功能分区。结构设计上，该球阀为两片式法兰连接结构，左右阀体通过螺栓紧固连接，中间夹持球体阀芯与密封阀座，阀杆穿过阀体上部的密封结构连接球体与外部手柄，扳动手柄可带动阀杆旋转，进而驱动球体完成90度回转，实现管路介质的通断控制，法兰端的密封面采用凸面密封结构，螺栓孔沿法兰圆周均匀分布，符合高压法兰的连接标准，能够适配对应压力等级的工业管路连接需求。建模过程中先完成各独立零件的建模，再按照实际装配顺序进行组件装配，添加同轴、面重合、角度限位等装配约束，还原手柄的转动行程范围，确保模型的运动逻辑与真实球阀一致，可用于阀门结构教学、管路系统装配模拟、产品展示演示等场景，模型的各部件结构完整，细节表现到位，能够清晰呈现高压法兰球阀的设计特点与结构优势。
