消防稳压给水成套泵组设备结构设计

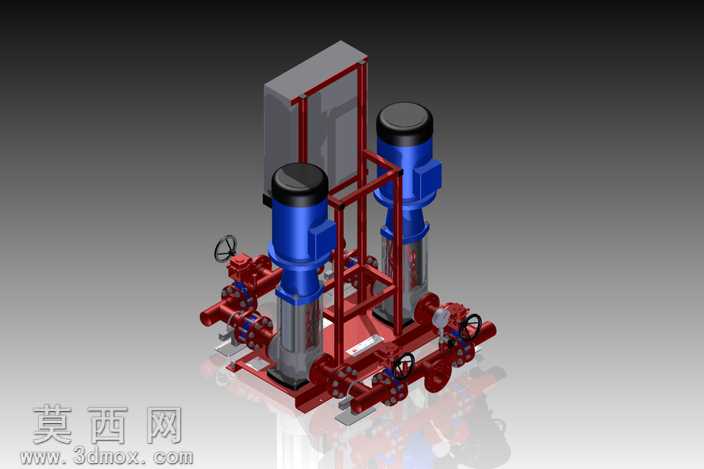

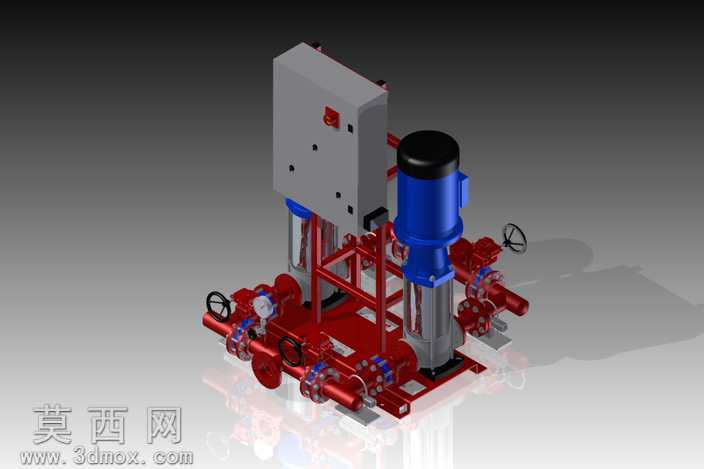

本作品为消防给水稳压成套泵组的三维设计模型，建模过程严格遵循消防供水设备的实际工程结构比例，采用自底向上的装配建模思路完成整体搭建。首先完成核心泵体部件的建模，对立式泵的电机外壳、泵筒、连接法兰、密封端盖等零件逐一进行参数化绘制，还原泵体的立式安装结构，其中电机部分还原了顶部散热端盖、接线盒的细节造型，泵体段还原了进出口法兰、支撑脚的结构特征。随后完成管路系统的建模，按照消防泵组一用一备的典型管路布局，绘制了主进水干管、分支连接管、出水汇流管，还原了管路的变径、转弯、法兰对接的结构细节，同时在管路上对应安装了闸阀、止回阀、压力表组件，其中闸阀还原了手轮、阀杆、阀体的操作结构，压力表还原了表盘、缓冲管的连接细节。之后完成控制柜体与公共底座的建模，控制柜采用钣金结构建模，还原了柜体的门板、锁具、散热孔、接线端口的细节，公共底座采用型钢焊接框架结构建模，预留了泵体、管路、控制柜的安装定位孔，还原了底座的加强筋、吊装孔的结构特征。材质渲染阶段，对泵体电机外壳赋予哑光蓝色金属漆材质，管路、阀门、底座框架赋予红色消防专用防锈漆材质，控制柜赋予浅灰色钣金喷塑材质，法兰、手轮、紧固件赋予银灰色金属镀锌材质，压力表表盘赋予透明玻璃与黑色刻度盘材质，通过光影渲染突出各部件的材质质感与装配层次。整体设计还原了消防稳压泵组的实际装配关系，各部件之间的连接位置、安装间隙均符合实际工程安装要求，清晰展现了成套消防供水设备的管路走向、部件布局与功能结构，可用于消防设备结构认知、安装方案演示、相关课程教学参考使用，模型结构完整，细节还原度高，各零件可单独拆分查看内部构造，便于理解消防泵组的工作原理与组成结构。
