公寓屋顶400kW太阳能电池阵列布局设计

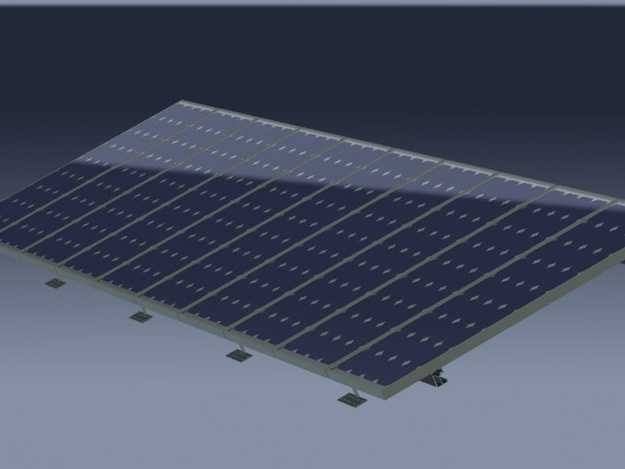

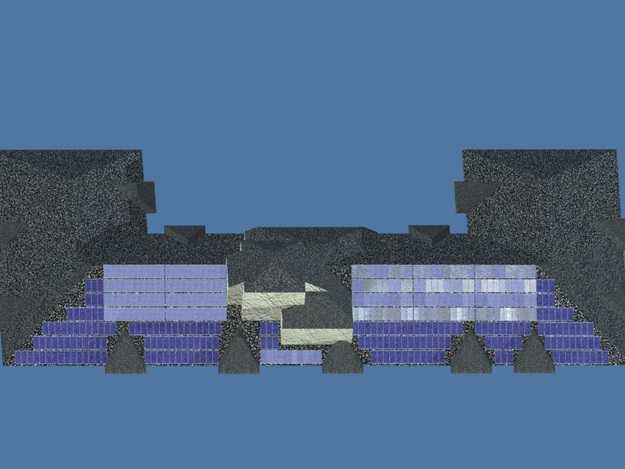

本作品为面向公寓屋顶场景打造的400kW级太阳能光伏发电系统三维布局设计，依托三维建模软件完成全场景搭建与方案呈现，核心围绕屋顶光伏阵列的排布合理性、安装适配性展开精细化设计。建模阶段首先还原了公寓屋顶的基准承载平面，结合屋面可用面积、朝向倾角、周边遮挡边界等前置条件，完成光伏组件的阵列式排布规划，每一块太阳能电池板的尺寸、安装间距都经过严谨测算，既保证单位面积的发电效率最大化，也预留出后期运维检修的通行空间，同时匹配屋面的荷载分布要求，避免局部承重过载。模型中对太阳能电池板的结构做了细致还原，包含光伏面板主体、边框支撑结构、底部固定支座等细节，材质渲染上还原了光伏玻璃的高透哑光质感、电池片的深蓝色晶硅纹理、金属边框的磨砂金属质感以及固定支座的深色硬质材质表现，通过光影渲染模拟不同日照角度下的阵列阴影投射效果，直观验证排布方案是否存在组件间互相遮挡的问题，确保全年不同时段的发电效率达标。设计过程中同步完成了支撑桁架结构的建模匹配，针对不同位置的安装点位调整支座的固定形式，适配平屋顶的安装场景，同时梳理了整体接线的走向逻辑，将线缆排布路径与阵列支撑结构结合，兼顾布线的安全性与美观性，避免线缆外露带来的老化、安全隐患。整套模型完整呈现了大型屋顶光伏系统从组件排布、支撑结构到点位布局的全方案细节，可直观展示项目建成后的整体效果，为现场施工安装、方案校验调整提供精准的三维可视化参考，也可作为同类型屋顶光伏项目布局设计的参考模板，帮助设计人员快速验证排布方案的合理性，减少前期方案沟通与现场勘测的成本。
