太阳能电池板自动帧加工设备结构设计

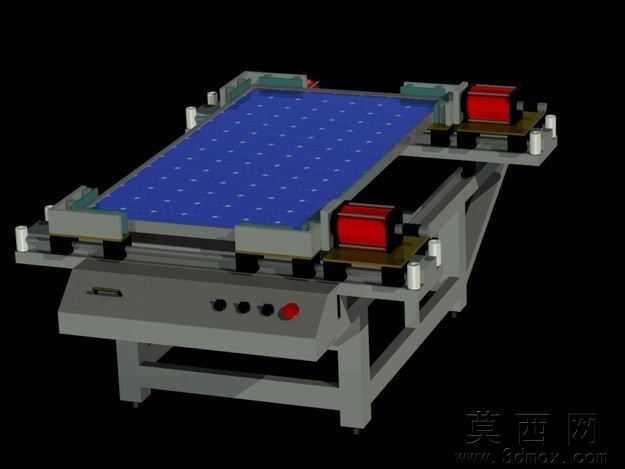

本模型为太阳能电池板自动帧与太阳能电池板加工专用设备，整体采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循光伏组件加工设备的实际尺寸比例，对设备各功能模块进行了精细化还原。设备主体采用框架式焊接机身结构设计，建模时对机身的支撑腿、横梁、操作台面等结构进行了分层绘制，确保各部件装配关系清晰无干涉。台面部分设置了适配大尺寸太阳能电池板的承载平台，平台表面做了阵列式的吸附点位设计，用于加工过程中固定电池板，避免板材移位影响加工精度。设备两侧配置了对称布置的驱动模组，模组上搭载红色的动力执行部件，建模时还原了模组的滑动导轨、传动连接件、定位压块等细节结构，可实现对电池板边框的自动对位、压合帧装动作。机身正面的操作区域设置了三个控制按钮与一个红色急停按钮，按钮的安装位、操作面板的倾斜角度都按照人机工程学设计进行建模，还原了设备操作端的真实布局。渲染阶段采用深色背景突出设备主体，机身金属结构赋予哑光灰铸铁材质，驱动部件外壳赋予亮红色工程塑料材质，承载平台上的电池板赋予深蓝色光伏玻璃材质，通过材质区分清晰展现各部件的功能分区。设计过程中重点考量了设备的加工适配性，可兼容常规尺寸的晶硅太阳能电池板帧装工序，双侧对称驱动的结构设计能够保证帧装过程中受力均匀，避免电池板受单侧压力产生隐裂问题，底部支撑脚的可调结构设计也在模型中有所体现，可满足车间不同地面条件下的设备调平需求，整体模型完整还原了该款光伏加工设备的核心结构与功能布局，可用于设备结构展示、加工工序模拟等场景。
