吉普车配套442LED尾灯结构设计

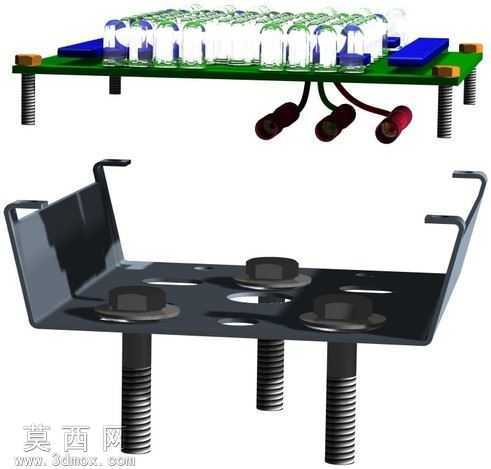

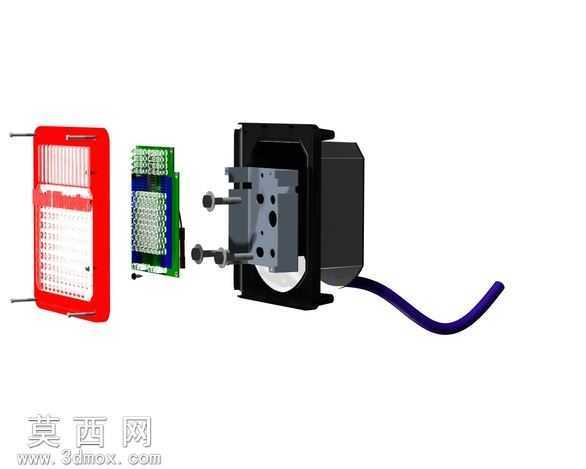

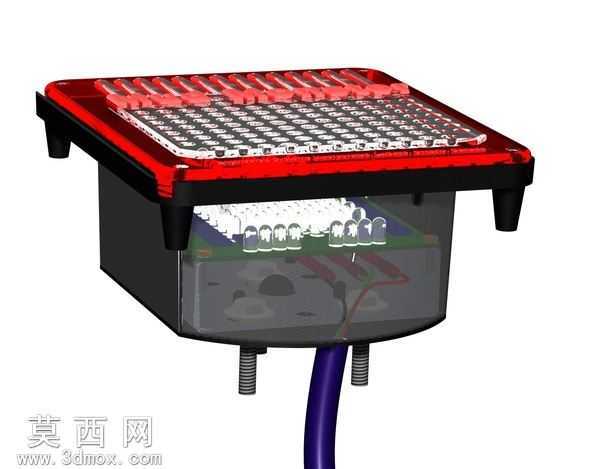

本款442LED尾灯是针对吉普车使用场景开发的车用照明部件，在三维建模阶段采用IronCAD软件完成全参数化结构搭建，首先按照车载灯具的安装尺寸规范确定整体外轮廓，将产品拆分为红色透光外罩、LED驱动电路板、内部安装支架、黑色壳体底座、出线线束五个独立模块分别建模。建模过程中对红色外罩的透光格栅做了等距阵列处理，每一条格栅的倾斜角度都经过反复调整，既保证光线能够均匀向外扩散，又避免外部直视LED灯珠产生眩光，外罩边缘设计了嵌入式卡扣结构，与黑色壳体装配时无需额外螺丝即可实现紧密扣合，同时预留了密封胶条的安装槽位，满足车载部件的防水防尘要求。LED驱动电路板建模时严格按照实际电路元件的尺寸排布灯珠、电阻与接线端子，板上预留的固定孔位与内部金属支架的安装柱完全对位，保证装配时电路板不会出现晃动偏移。内部金属支架采用钣金折弯结构建模，表面做哑光黑材质处理，既可以固定电路板与壳体的相对位置，也能起到一定的散热作用，延长LED灯珠的使用寿命。黑色壳体底座采用耐高温工程塑料材质渲染，表面做细磨砂纹理处理，两侧伸出的固定插销与安装螺母柱完全适配吉普车尾部的安装位，尾部伸出的线束做了自然弯曲的形态处理，还原真实布线的状态，线束与壳体衔接处设计了橡胶防水堵头，避免雨水从接线位置渗入灯体内部。整体设计兼顾了照明功能性与装配便捷性，所有零件的配合公差都按照车载零部件的行业标准设置，既满足批量生产的开模要求，也能适配越野车复杂使用场景下的抗震、防水性能需求，红色灯罩的透光材质经过渲染参数反复调试，还原了真实PC材质的半透明透光效果，黑色壳体的磨砂质感、金属支架的哑光金属质感、电路板的绿油阻焊层质感都在渲染阶段做了分层材质调整，最终呈现的爆炸视图可以清晰展示每个部件的装配关系与结构特点。
