1156规格车用尾灯LED替换灯泡设计

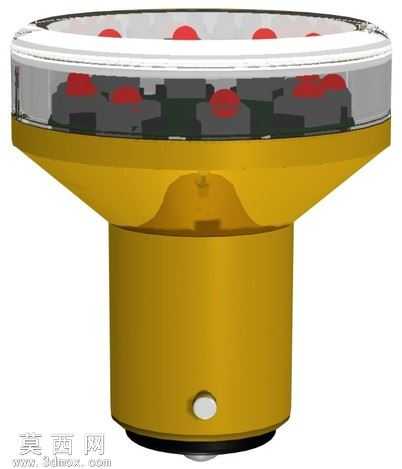

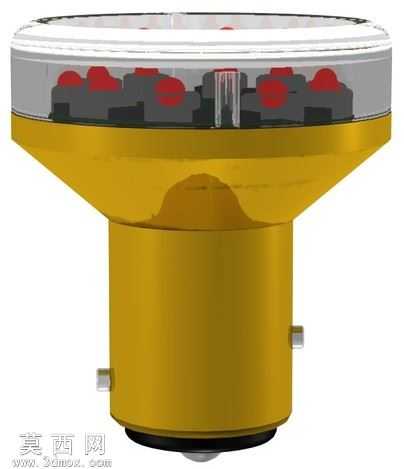

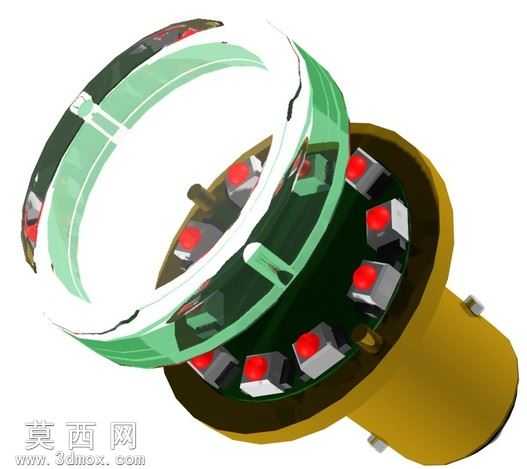

本款1156规格车用尾灯LED替换灯泡的三维建模工作，围绕原车尾灯的替换适配需求展开，全程在三维建模环境中完成全参数化设计，确保每一处结构尺寸都符合1156接口的通用安装标准，无需改动原车尾灯底座即可完成换装。建模初期先梳理传统卤素尾灯灯泡的安装尺寸、发光角度、散热空间等核心参数，以此为基础搭建LED灯泡的整体框架：底部为标准1156插接底座，建模时严格还原卡口的定位尺寸与插接脚的角度公差，保证安装时的卡位精准，不会出现松动或接触不良的问题；中部为圆柱形散热壳体，建模时在壳体内部预留了LED驱动电路板的安装空间，壳体表面做了细微的防滑纹理设计，既方便手动拧装更换，也能辅助提升被动散热效率，壳体侧面预留的小圆点为电源极性标识位，建模时做了凸起结构处理，方便用户安装时快速识别对位；上部为发光盘结构，采用双层LED灯珠布局，内层与外层的灯珠按照环形阵列排布，建模时精准计算每颗灯珠的发光角度，确保光线覆盖范围与原车卤素灯泡的发光效果一致，不会出现照明暗区，发光盘外层设置透明防护灯罩，建模时还原了灯罩的高透光材质属性，边缘做了密封卡槽设计，与下部壳体卡合后可实现基础的防尘防水效果，适配车尾的使用环境。材质渲染阶段，为下部散热壳体赋予金黄色金属烤漆材质，调整材质的反光度与粗糙度参数，还原车用配件的工业质感；为LED灯珠赋予半透明红色发光材质，模拟点亮时的红光效果；为外层灯罩赋予高透PC材质，添加轻微的折射与反射参数，还原透明塑料的真实视觉效果；为底部插接脚赋予金属导电材质，还原金属触点的质感。整体设计在满足替换安装通用性的前提下，优化了LED灯珠的排布结构，既保证了照明亮度符合车用尾灯的安全标准，也通过合理的结构设计预留了足够的散热空间，延长LED灯泡的使用寿命，建模过程中所有装配结构都做了干涉检查，确保各部件组装后无结构冲突，可直接用于后续的开模生产参考。
