宠物用无异味猫砂盆结构设计方案

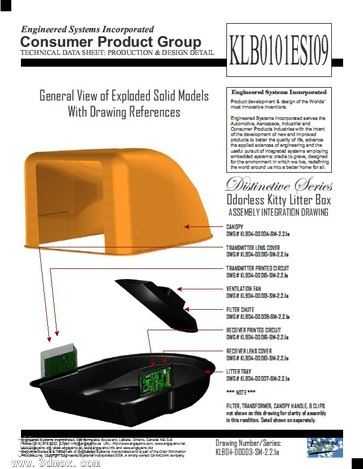

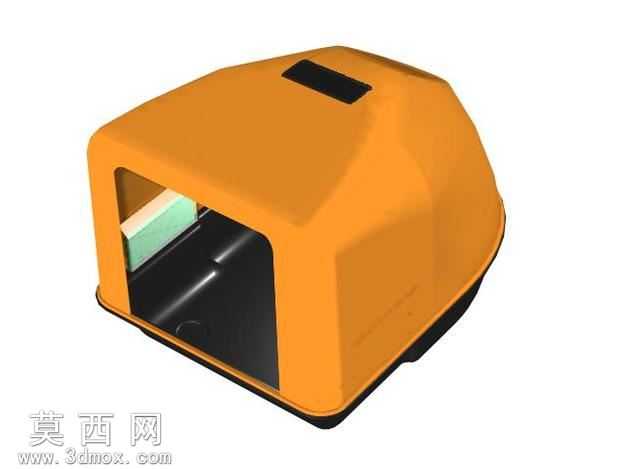

本作品为宠物用无异味猫砂盆的三维结构设计，采用三维建模软件完成全参数化的零件建模与整体装配，配套生成爆炸视图以清晰展示各组件的装配关系与配合逻辑。建模过程中首先对猫砂盆的使用场景进行拆解，针对传统猫砂盆异味散逸、猫砂易被带出的痛点，将整体结构拆分为外罩壳体、内盆主体、过滤组件、通风除臭模块四个核心部分，各零件单独建模时严格把控壁厚、拔模角度与配合公差，确保后续生产开模的可行性。外罩壳体采用流畅的弧面造型设计，建模时通过曲面放样、曲率连续调整完成外观曲面构建，渲染阶段赋予哑光磨砂塑料材质，模拟ABS工程塑料的细腻质感，同时在罩体对应位置预留通风槽结构，兼顾遮挡隐私与空气流通的需求。内盆主体采用加深围挡设计，建模时对盆体边缘做圆角过渡处理，避免尖锐棱角划伤宠物，材质赋予高抗冲PP塑料的半哑光质感，内壁做微倾斜角度设计，方便猫砂聚集与后续清理。过滤组件设置于内盆与外罩的衔接位置，采用栅格镂空结构，建模时对栅格间距做反复校核，既保证猫砂能够顺利回落至内盆，又能避免宠物爪子卡入缝隙。通风除臭模块为实现无异味功能的核心结构，建模时预留了滤芯安装位与小型通风扇的装配空间，各安装位的卡扣结构做了干涉检查，确保装配时能够精准卡合无需额外紧固件。爆炸视图的制作严格遵循装配逻辑，将各零件沿装配轴向做等比例偏移，同时添加装配指引线标注各组件的名称与配合关系，方便查看产品的组装顺序与结构组成。渲染阶段采用柔和的室内环境光，调整材质的反射率与粗糙度参数，让各塑料部件的质感更贴近真实量产产品的视觉效果，整体设计兼顾实用性与外观美观度，所有结构均做了可制造性校验，能够直接对接后续的产品开模与生产流程。
