农用拖拉机后轮行走轮结构设计

该行走轮结构主要应用于农用作业场景下的大马力拖拉机后轮位置，适配旱田耕地、播种、农资运输、农田水利施工等多种复杂作业工况，是拖拉机传递动力、承载整机重量、保障复杂地形通过性的核心行走部件。在实际农业生产作业中，拖拉机后轮需要承担整机70%以上的垂直载荷，同时要将发动机输出的扭矩通过轮辋传递至轮胎，依靠轮胎胎面的特殊花纹与土壤、砂石、泥泞路面产生足够附着力，避免作业过程中出现打滑陷车问题，保障犁耕、深松、带载拖挂等重负荷作业的稳定推进。

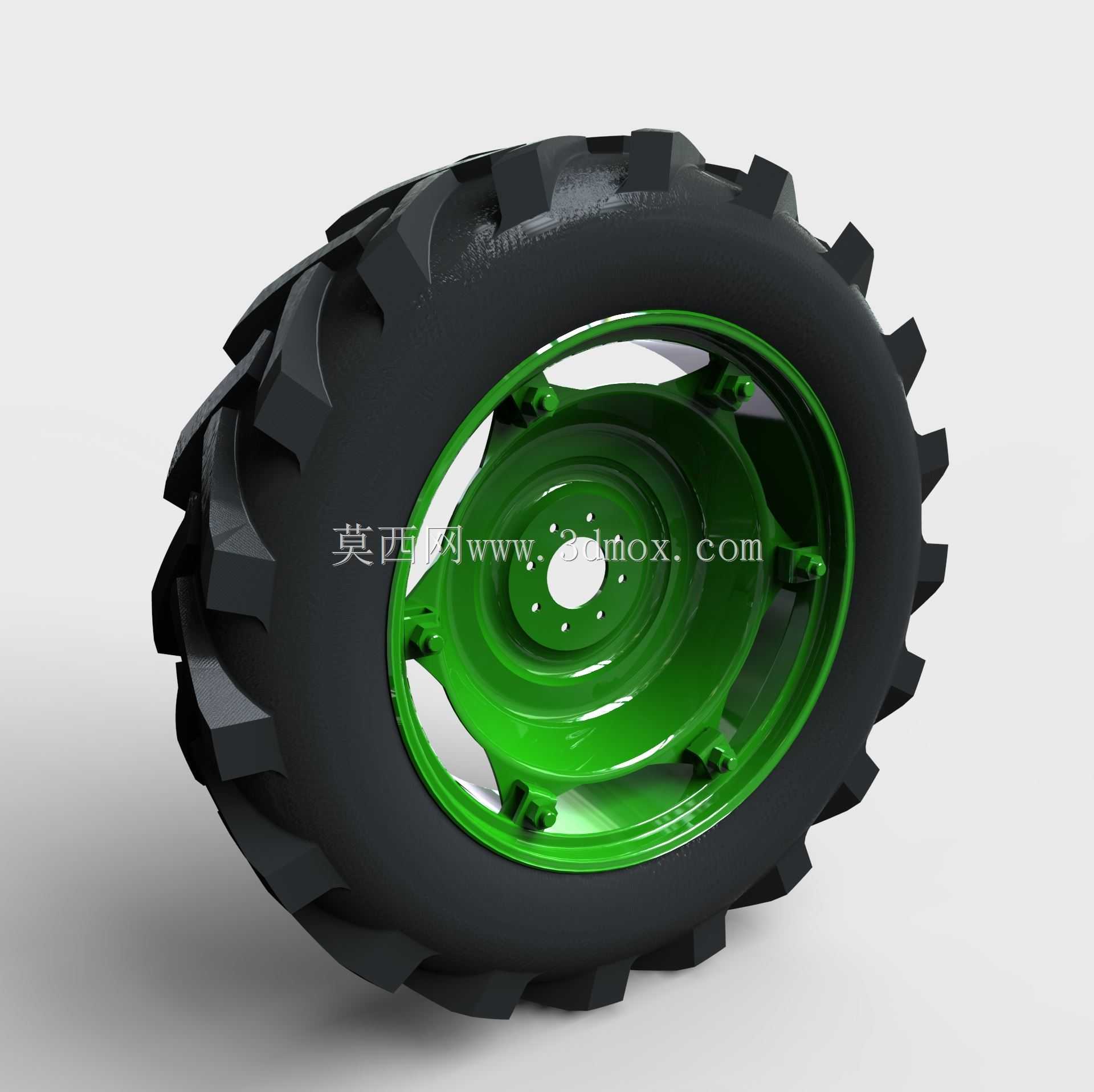

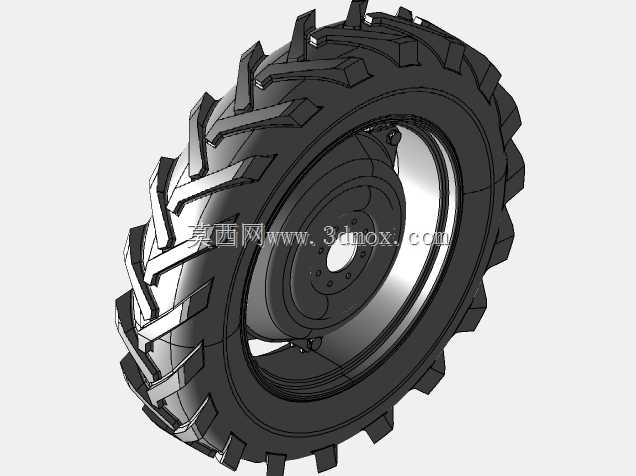

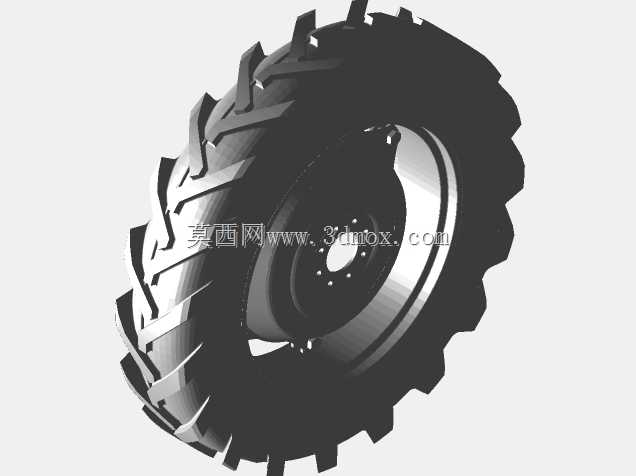

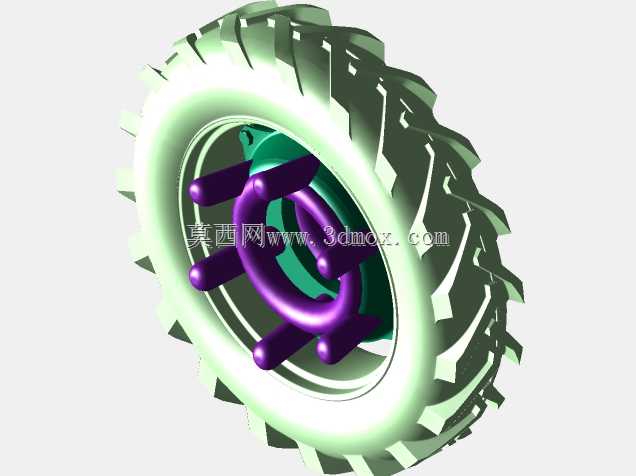

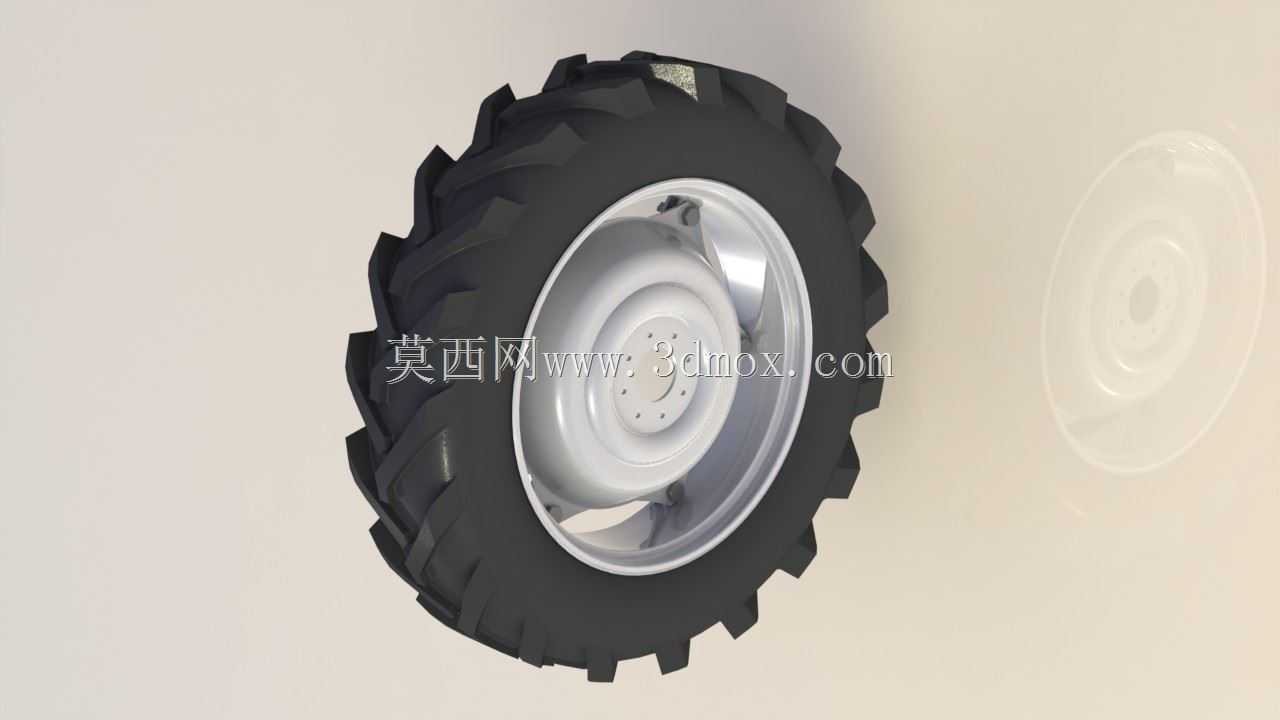

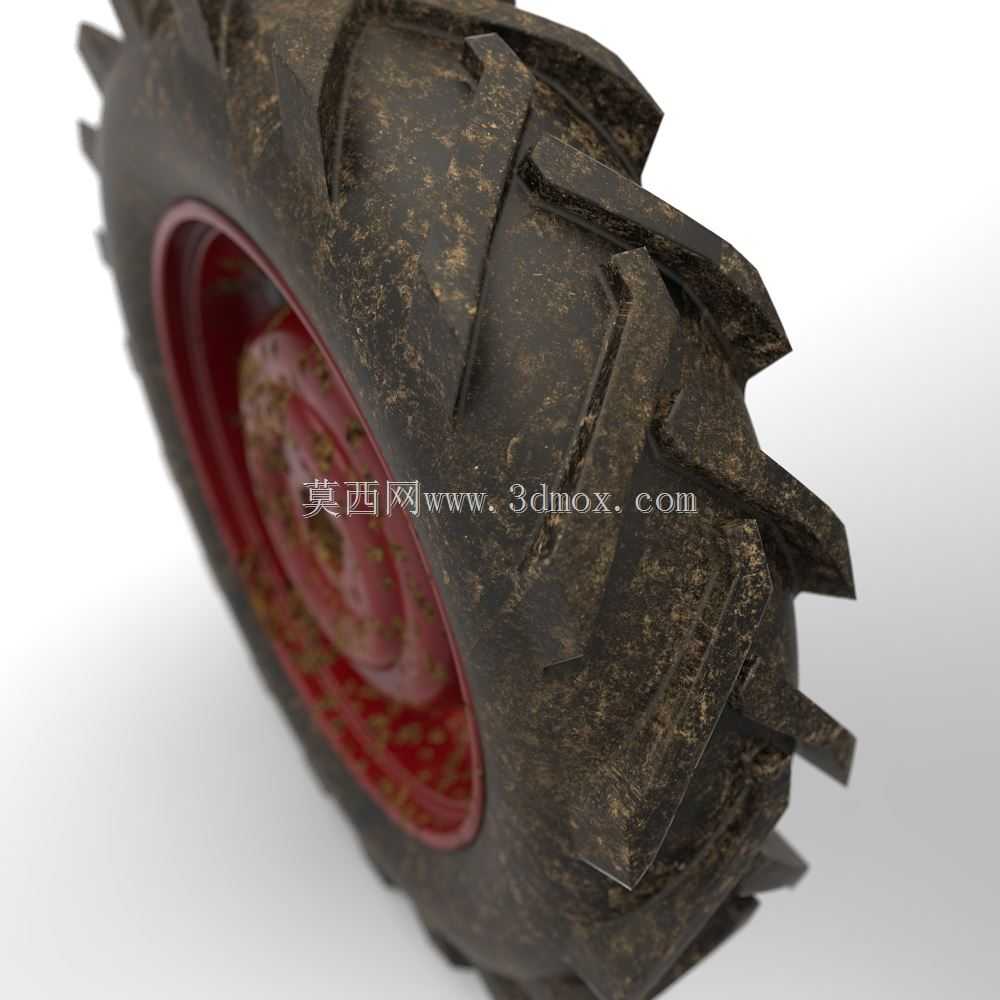

从功能特性来看，该行走轮采用大直径低压农用轮胎设计，胎面布置了大角度加深的人字越野花纹，花纹块厚度大、排布间距宽，既可以在松软泥泞的农田中快速切入土层获得抓地力，又能在作业后快速排出胎纹缝隙中夹带的泥土，减少积泥导致的抓地力下降问题；轮辋采用高强度钢材滚压成型，表面做了防锈涂装处理，轮辐位置设计了多道环形加强筋结构，能够承受重负荷作业下的交变冲击载荷，避免长期颠簸作业出现轮辋变形、开裂问题；轮体连接位置采用高强度螺栓组紧固，螺栓按照圆周等距排布，配合定位止口结构保障轮体与后桥半轴的同轴度，减少高速行驶过程中的轮体跳动问题。

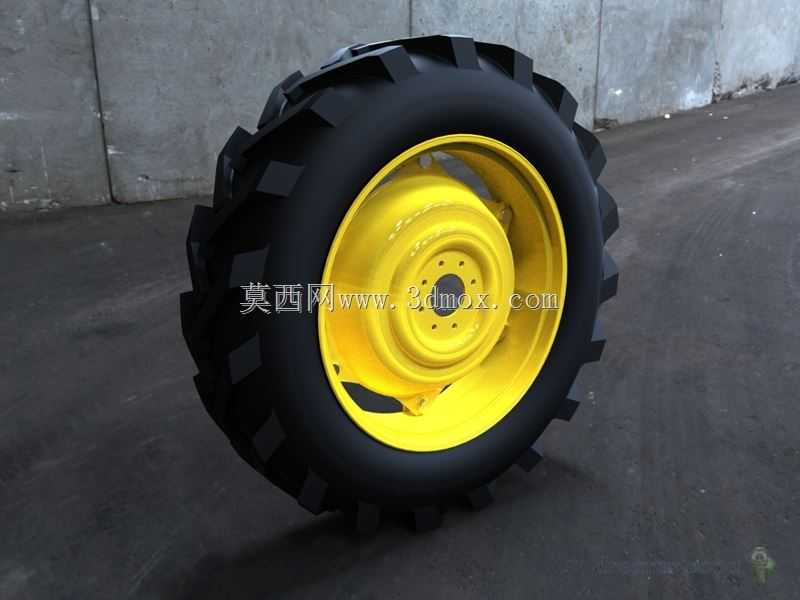

在设计思路上，该结构充分考虑了农用作业的实际需求，轮辋与轮胎的配合采用标准深槽轮辋结构，兼顾轮胎安装的便捷性与充气后的密封可靠性；轮辐上预留的减重孔在不降低结构强度的前提下有效降低了轮体自重，减少后桥的非簧载质量，提升行驶过程中的平顺性；黄色涂装的轮辋既符合农用机械的视觉识别特性，也便于日常作业中检查轮体的裂纹、螺栓松动等故障。

从安装边界来看，该后轮的中心安装孔与拖拉机后桥半轴采用标准止口配合，螺栓孔的圆周分布直径、孔位数量均匹配对应马力段拖拉机的后桥输出法兰尺寸，轮胎充气后的外径、断面宽度适配拖拉机后轮的轮拱空间，转向、跳动过程中不会与车架、挡泥板发生干涉，轮体的安装距参数保障了拖拉机的标准轮距要求，可适配不同垄距的农田作业需求，无需额外改装即可直接完成装配替换。
