工业常用4040与8080系列铝桁架型材

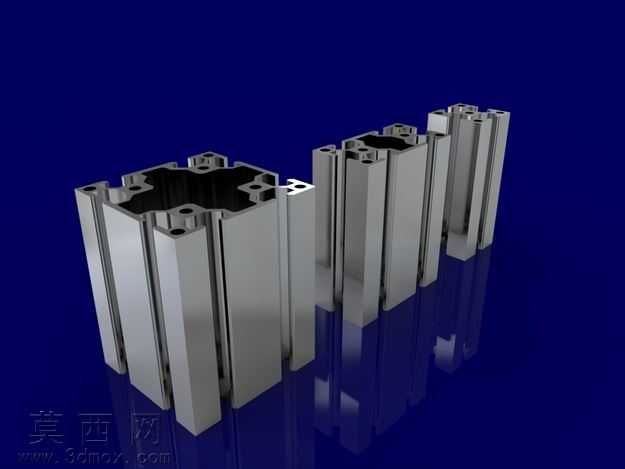

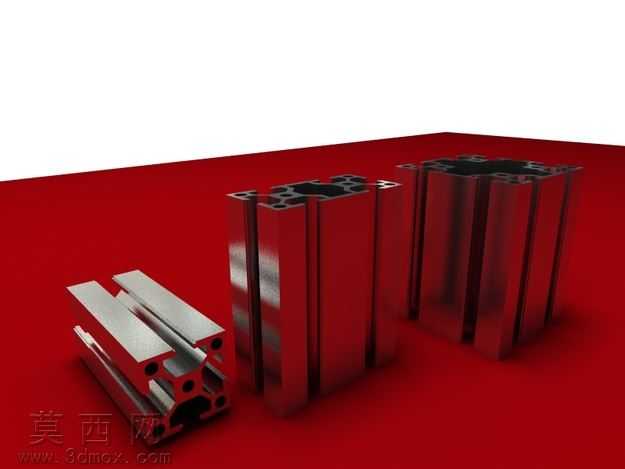

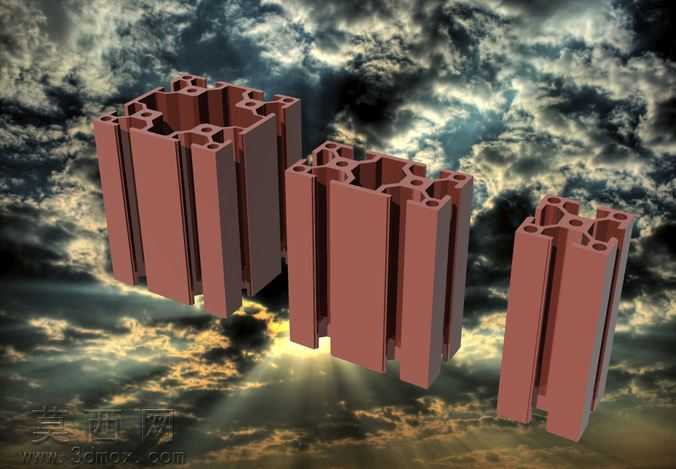

本次建模的三款铝桁架型材分别对应4040、4080、8080三个工业常用规格，建模过程严格遵循工业铝型材的通用设计规范，以参数化建模思路完成全流程制作。首先基于铝型材挤压成型的工艺特性，先绘制单款型材的端面基准草图，精准还原型材的槽口结构、安装孔位、加强筋布局：4040规格为正方形截面，四边均预留标准T型槽，中心设置贯通安装孔，四角做工艺圆角处理避免应力集中；4080规格为长方形截面，长边设置双列T型槽，短边保留单列槽位，内部增设纵向加强筋提升截面抗扭性能；8080规格为大尺寸正方形截面，四边双列T型槽布局，内部采用井字形加强筋结构，兼顾轻量化与结构强度。建模过程中对所有槽口的倒角、安装孔的沉头结构、型材端面的工艺切口都做了精细化还原，避免出现建模破面、特征缺失的问题。材质设置上采用6063铝合金的物理参数，调整漫反射、粗糙度参数还原工业铝型材阳极氧化后的哑光银白质感，渲染阶段采用三点布光方案，主光源模拟工业展厅的柔光效果，辅光源补亮型材槽口的暗部细节，轮廓光勾勒型材的边缘结构，清晰呈现三款型材的尺寸比例差异与结构特征。三款型材均为桁架搭建、设备机架、自动化工作台的常用基础构件，建模时统一了槽位的尺寸标准，确保不同规格型材之间可以通过标准角码、螺栓完成拼接装配，模型的所有特征均保留可编辑参数，方便使用者根据实际使用需求调整型材长度、槽位尺寸、孔位间距，适配不同的框架搭建场景。
