汽车轮毂连接法兰盘结构设计

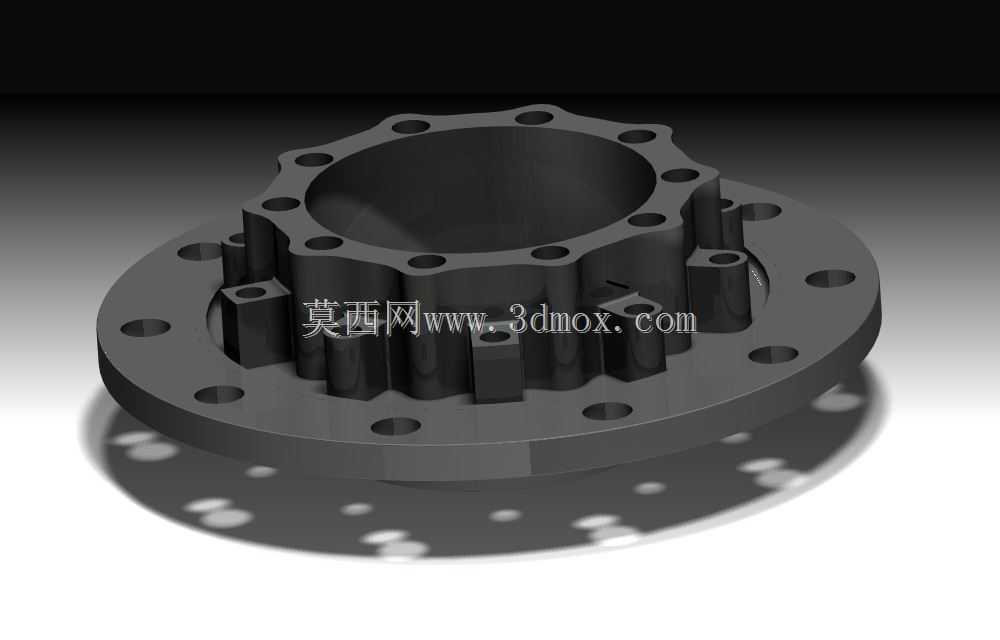

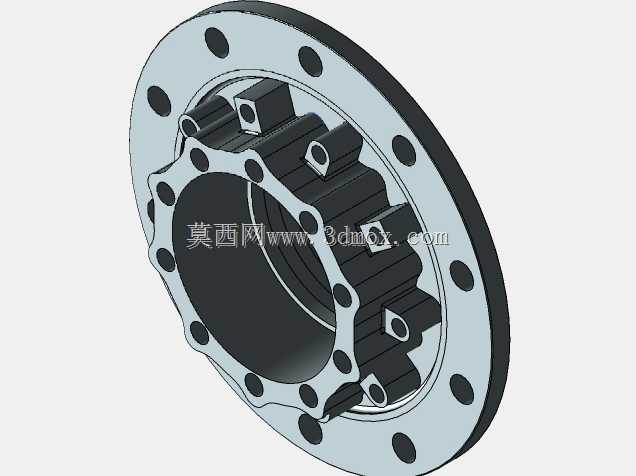

该零件为汽车传动系统与行走系统衔接的核心连接构件，主要应用于商用车辆及乘用车辆的轮毂单元装配场景，承担着将半轴输出扭矩稳定传递至轮毂、同时承载车身轴向与径向载荷的关键作用，是保障车辆行驶过程中动力传递平顺性、轮端连接可靠性的重要基础部件。在实际装车场景中，该构件内侧与半轴输出端通过花键或螺栓实现刚性连接，外侧法兰端面与轮毂制动组件、轮辋安装面紧密贴合，周边均匀分布的螺栓孔可配合高强度轮毂螺栓完成轮端总成的锁紧固定，既能够传递驱动半轴输出的旋转扭矩带动车轮转动，也可承受车辆行驶过程中来自路面的颠簸冲击、转向时的侧向载荷以及制动时的反向力矩，避免轮端连接出现松旷、移位等风险。从设计思路来看，该构件采用阶梯式盘状结构布局，中心设置大尺寸通孔用于避让半轴穿过或容纳轮毂轴承外圈，中部凸起的环形加强筋结构可在不额外增加整体壁厚的前提下大幅提升零件的抗扭刚度与抗弯强度，有效降低大扭矩传递过程中的结构变形量；外沿法兰面采用等距分布的通孔设计，孔位公差严格匹配整车轮系安装的孔距标准，确保与轮毂、制动盘的安装孔位完全同轴，避免装配后出现车轮动平衡超差问题。零件底部的环形安装面设置有精准的定位止口，可与转向节或后桥桥壳的安装基准面实现精准配合，保证装配后轮端的旋转同轴度控制在合理公差范围内，减少车辆高速行驶时的车轮抖动现象。在安装边界设计上，该零件的轴向厚度充分适配轮端总成的装配空间，既不会因厚度过大导致轮距超出设计值，也不会因厚度不足造成连接强度不够；外沿法兰的外径尺寸匹配对应规格轮辋的安装孔径范围，周边螺栓孔的分布圆直径严格遵循对应车型的轮端安装标准，可直接适配同平台多款车型的轮端装配需求，无需额外修改安装位即可完成替换装配。零件表面的凸台结构均对应内部受力点进行加强设计，在螺栓安装位置设置局部加厚凸台，分散螺栓锁紧时的局部压应力，避免长期使用后出现螺栓孔周边压溃变形的问题，整体结构在满足强度要求的前提下尽可能去除非受力区域的多余材料，实现零件轻量化与结构可靠性的平衡，适配汽车行业对零部件减重、降本同时提升可靠性的设计需求。
