电机用内啮合齿圈三维结构设计

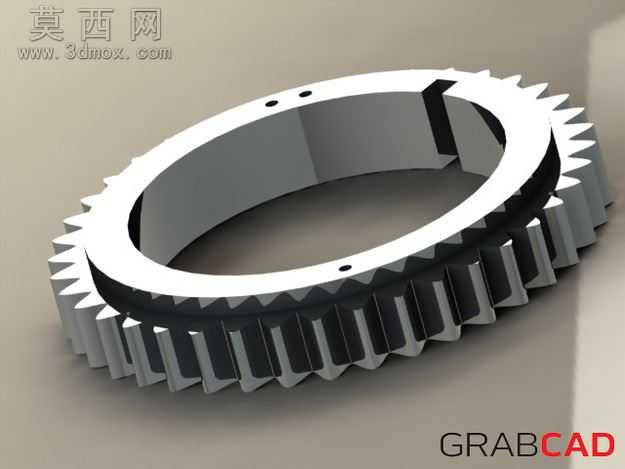

本作品为适配V6 3.7L电机的内啮合齿圈三维建模成果，建模阶段以机械传动设计规范为核心依据，首先完成齿圈整体轮廓的参数化草绘，精准锁定环形基体的内外径尺寸、轴向宽度基准，结合内啮合传动的啮合特性，对齿廓曲线进行逐齿参数化生成，确保每一个轮齿的齿形角、齿距、齿厚参数完全符合传动配合公差要求，避免后续装配啮合出现卡滞、侧隙超差的问题。建模过程中同步完成齿圈端面定位小孔、内侧限位卡槽的细节结构设计，定位孔的孔位分布、孔径尺寸经过同轴度校验，保证齿圈与电机端盖装配时的定位精度，内侧卡槽的槽宽、槽深参数匹配电机内部的限位结构，可实现装配阶段的快速周向锁止，防止齿圈传动过程中出现周向窜动。材质渲染阶段选用合金结构钢的材质属性，还原金属零件的哑光金属质感，对齿面、端面、卡槽内壁分别赋予不同的表面粗糙度表现，齿面呈现精磨后的细腻金属光泽，端面与非配合面呈现机加工后的标准质感，通过光影渲染突出轮齿的立体轮廓与结构细节，清晰展现齿圈的内外结构层次。设计思路上围绕电机传动的实际工况展开，充分考虑内齿圈在电机减速传动环节的承载需求，对齿根位置做了合理的圆角过渡处理，降低应力集中风险，提升零件的长期运行疲劳强度，整体模型结构完整无冗余特征，所有结构尺寸均经过装配干涉校验，可直接用于传动结构的虚拟装配验证、运动仿真分析，也可作为机械传动教学、电机配件设计的参考案例，完整还原了内啮合齿圈从参数计算、结构建模到细节优化的全流程设计逻辑。
