汽车涡轮增压波纹管阀组件三维设计

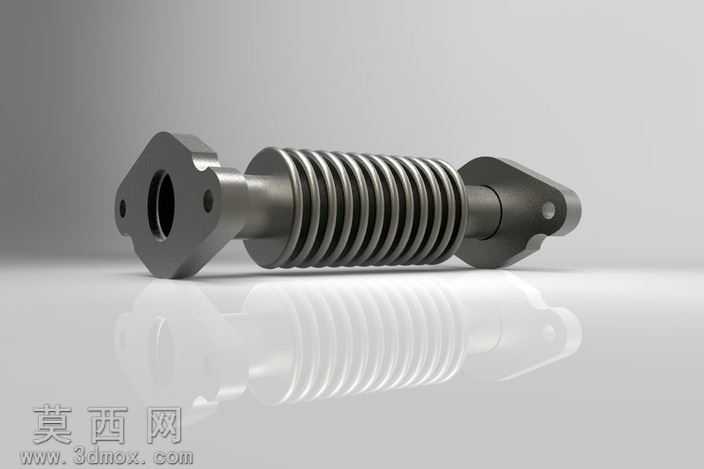

本作品为汽车涡轮增压系统配套的波纹管阀组件三维建模成果，建模阶段依托NX平台完成全参数化结构搭建，首先对两端带安装耳的法兰接头进行基准定位，精准还原法兰端面上的定位孔、中心通流孔的尺寸公差与形位关系，确保安装对接面的平面度符合装配要求。中间段的波纹管结构采用螺旋扫掠特征生成，逐圈调整波纹的波高、波距与壁厚参数，还原金属波纹管的柔性伸缩结构特性，建模过程中对波纹与两端接头的衔接位置做了平滑过渡处理，避免应力集中的结构缺陷，同时保证内部通流通道的顺滑无突变。两端的连接耳结构采用拉伸切除结合倒角工艺特征制作，还原耳片上的安装孔位与减重槽结构，匹配实际零件的装配定位需求。材质渲染阶段，整体零件赋予哑光金属钢材质，调整金属粗糙度、反射率参数，模拟经过精密机加工后的金属零件表面质感，在渲染场景中搭建柔光摄影棚环境，添加地面反射效果，清晰呈现零件的轮廓层次与金属光泽，同时通过光影对比突出波纹管的螺旋纹理细节与两端法兰的结构特征。设计过程中充分考虑该零件在涡轮增压系统中的工作场景，波纹管段的柔性结构可补偿管路热胀冷缩带来的位移量，两端法兰的菱形耳片设计可实现快速螺栓固定，中心通孔的通径匹配涡轮增压管路的气流流量需求，整体结构在保证结构强度的前提下尽可能降低零件自重，适配汽车动力系统的轻量化设计趋势，建模过程中所有特征均保留参数化编辑权限，可根据不同排量的涡轮增压系统参数快速调整尺寸，适配不同车型的装配需求。
