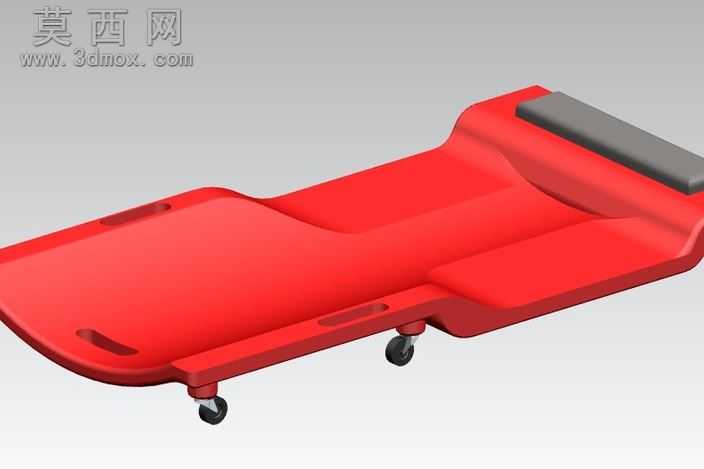

带万向脚轮的红色塑料维修躺板设计

该三维模型采用NX软件完成全参数化建模，整体为一体化注塑成型的卧式维修躺板结构，建模阶段先绘制主体轮廓草图，通过拉伸、倒圆角、抽壳等基础特征构建出符合人体工学的曲面床身，床身表面做了内凹弧度处理，贴合人体躺卧时的背部曲线，边缘位置做了加厚包边处理，避免使用过程中边缘磕碰开裂。模型底部均匀布置六组可360度旋转的万向脚轮组件，脚轮部分单独拆分建模，包含轮架、转轴、橡胶滚轮三个子部件，装配时通过同轴心、面重合约束完成定位，保证滚轮转动自由度符合实际使用逻辑，床身对应脚轮安装位置做了局部加厚凸台，预留安装孔位结构，强化连接部位的结构强度。材质渲染阶段，主体床身赋予亮红色哑光PP塑料材质，调整材质粗糙度参数模拟工程塑料的细腻磨砂质感，脚轮滚轮部分赋予黑色耐磨橡胶材质，轮架部分赋予镀锌金属材质，顶部头枕位置单独赋予深灰色软质PU发泡材质，区分不同部件的材质属性。结构设计上，床身两侧预留内凹式抠手位，方便使用者搬运移动，床身表面开设多组长条形镂空槽，既可以减轻整体重量，也能在躺卧时提升透气性能，头枕位置做了抬高处理，支撑使用者颈部，降低长时间躺卧的疲劳感。整体建模过程严格遵循实际注塑生产的工艺要求，所有转角位置都做了不小于R3的圆角过渡，避免应力集中，抽壳厚度统一设置为4mm，符合常规塑料件的壁厚设计规范，各部件装配间隙控制在0.2mm，既满足装配公差要求，也保证脚轮转动时不会出现卡滞问题，渲染阶段添加了柔和的环境光，突出塑料材质的光泽感和金属部件的质感，完整还原产品的实际外观效果。
