V型多缸汽车发动机总成结构三维设计

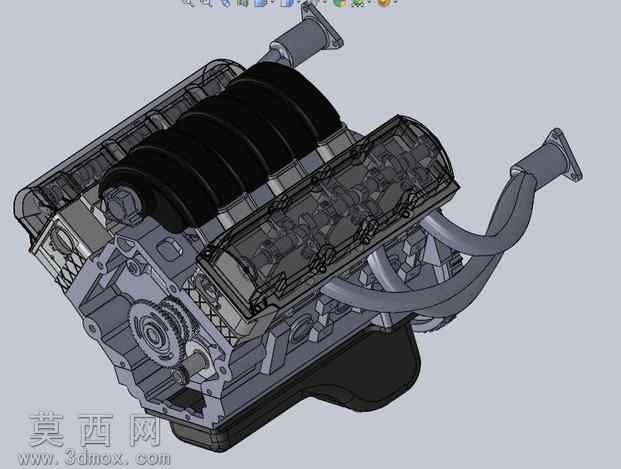

本作品为V型布局多缸内燃机的三维结构设计模型，采用SolidWorks完成全参数化建模，完整还原了民用大排量乘用车常用V型发动机的全部核心结构细节。建模过程严格遵循真实内燃机的工程设计逻辑，从核心的曲柄连杆机构入手，先完成曲轴、活塞、连杆的运动配合建模，保证各运动部件的干涉检查完全符合实际运转行程要求，再依次搭建气缸体、气缸盖的主体壳体结构，对缸体内部的冷却水道、润滑油道做了结构化的腔体还原，保证模型的结构完整性。进排气系统部分，分别完成了进气歧管、排气歧管的曲面建模，进气侧的稳压腔采用光滑过渡曲面设计，还原真实进气谐振的结构特征，排气歧管采用等长支管布局，对应每一个气缸的排气出口做了独立的管路走向设计，管路弯折处均做了符合工程实际的圆角过渡，避免出现应力集中的不合理结构。配气机构部分，完整还原了双顶置凸轮轴、进排气门、气门弹簧、正时传动齿轮组的结构，凸轮轴的凸轮型线按照真实配气相位做了轮廓建模，正时齿轮组的啮合齿形完全符合渐开线齿轮标准，可直观展示配气正时的传动逻辑。模型的外观渲染采用了贴近真实发动机的材质方案：缸体缸盖采用铸铝哑光金属材质，表面做了细微的铸造纹理还原，进气管路采用黑色哑光工程塑料材质，排气歧管采用铸铁高温氧化后的深灰金属质感，密封胶条、管路密封圈采用黑色橡胶材质，齿轮、曲轴等运动部件采用钢质抛光金属材质，油底壳采用冲压钢板的哑光金属质感，不同部件的材质区分清晰，可直观分辨各系统的结构边界。设计过程中充分考虑了模型的可编辑性，所有零件均保留完整建模参数与装配配合关系，可直接用于发动机结构教学、原理演示、改装方案验证等场景，也可作为整车动力总成布置的参考模型使用，模型整体结构严谨，无多余冗余特征，各部件的装配关系完全符合真实发动机的装配逻辑，可通过运动仿真插件直接模拟发动机曲轴运转、气门开闭的完整工作过程，直观展示四冲程内燃机的工作原理。
