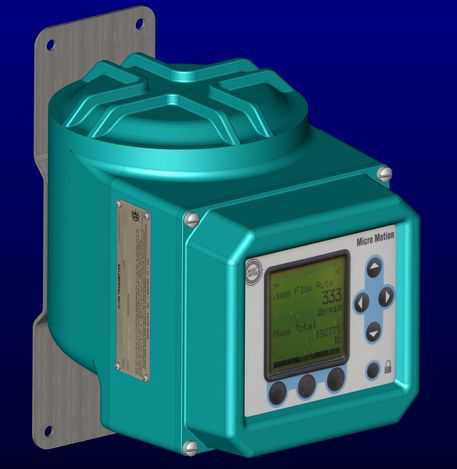

微动3700积算流量仪表三维结构模型

本模型为微动3700积算流量仪表的高精度三维建模成果，建模过程严格遵循工业仪表的实际生产尺寸比例，完整还原了该款流量积算仪表的全部结构细节。建模阶段首先依据实物测绘数据搭建基础轮廓，先构建仪表的主体防爆壳体结构，壳体采用铸铝材质的视觉表现，建模时精准还原了壳体表面的加强筋造型、边角的圆弧过渡处理，以及壳体侧面的安装固定支架结构，支架上的安装孔位、折弯角度都完全匹配实际安装需求。随后进行显示操作区域的建模，还原了嵌入式液晶显示屏的安装槽位，显示屏周边的操作按键组包含方向按键、功能确认按键，每个按键的凸起高度、排布间距都按照实物比例还原，按键周边的面板边框做了分色处理的结构区分，同时还原了壳体侧面的铭牌安装位结构，铭牌区域的凹陷槽位、固定铆钉点位都逐一建模呈现。材质渲染阶段，主体壳体赋予青绿色铸铝喷塑材质，调整材质的金属度、粗糙度参数还原工业仪表外壳的哑光磨砂质感，安装支架赋予不锈钢金属材质，表现出金属板材的哑光金属光泽，显示屏区域赋予玻璃覆盖材质，添加轻微的反光效果模拟真实屏幕的视觉表现，按键部分采用深色哑光塑料材质，和面板区域形成清晰的材质区分。结构设计上完整呈现了仪表的分体式装配逻辑，上盖与主体壳体的连接固定点位、密封结构的预留位置都做了细节表现，背部的接线腔体结构也做了合理的结构还原，整体模型布线规整，无多余的几何面，各部件之间的装配间隙符合实际工业产品的装配公差要求，可用于工业仪表展示、流体测控系统场景搭建、相关产品结构参考等用途，模型细节丰富，能够清晰展现该款流量积算仪表的外观特征与结构组成。
