摩托车直升机拨叉结构三维设计作品

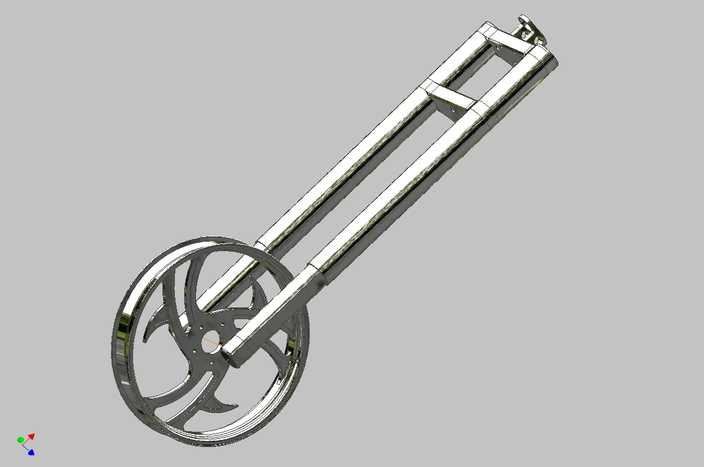

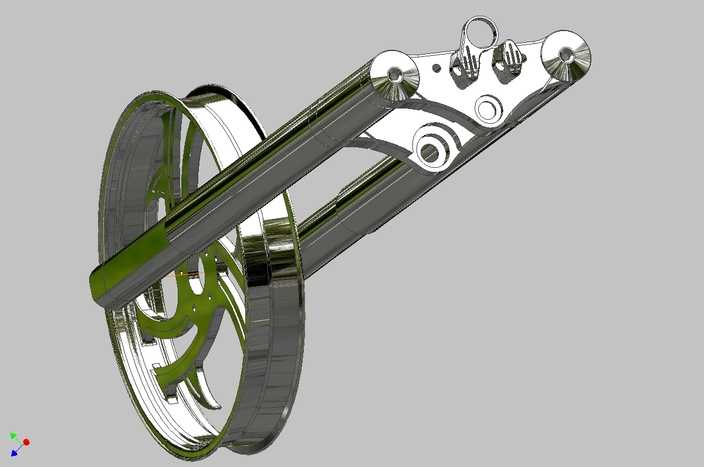

本作品为摩托车与直升机通用结构类拨叉的三维建模设计成果，建模阶段采用参数化特征建模逻辑，先完成整体轮廓的草绘约束，对拨叉的轮盘支撑结构、双平行臂杆、端部铰接座依次进行拉伸、切除、倒角、圆角特征构建，严格匹配拨叉实际工作的尺寸比例，确保各铰接孔位的同轴度、臂杆的平行度公差符合机械设计规范。渲染阶段采用金属材质分层赋予方案，轮盘外圈与臂杆主体赋予抛光铬材质，调整反射粗糙度参数模拟亮面金属的高反光质感，轮盘内部的支撑筋结构赋予军绿色哑光金属漆材质，通过调整材质的漫反射、高光层级，区分不同结构部件的材质差异；场景内添加三点布光系统，主光源从侧上方45度投射，突出金属表面的光影层次，辅光源补全暗部细节避免结构死黑，背光源勾勒模型轮廓边缘，提升整体渲染的立体感。结构设计上，端部铰接座预留了多组安装孔位与挂接环结构，可适配换挡或操纵机构的连接需求，双平行臂杆采用等强度设计，在保证结构刚性的前提下做了局部减重切除，轮盘部分采用辐条式支撑结构，既降低整体重量又保证轮盘的抗扭强度，各连接过渡位置均做了圆角处理，避免应力集中问题，完全符合机械零件的加工工艺要求。设计思路围绕拨叉的实际操纵功能展开，兼顾摩托车换挡机构与直升机操纵机构的通用适配性，在还原零件核心功能结构的基础上，优化了外观的视觉表现力，既可以作为机械结构教学的演示模型，也可为同类传动操纵零件的设计提供参考，建模过程中对所有配合面做了公差预留，确保后续虚拟装配时可实现顺畅的运动仿真，还原拨叉在工作状态下的摆动、拨接动作逻辑。
