二冲程发动机曲柄连杆活塞组结构设计

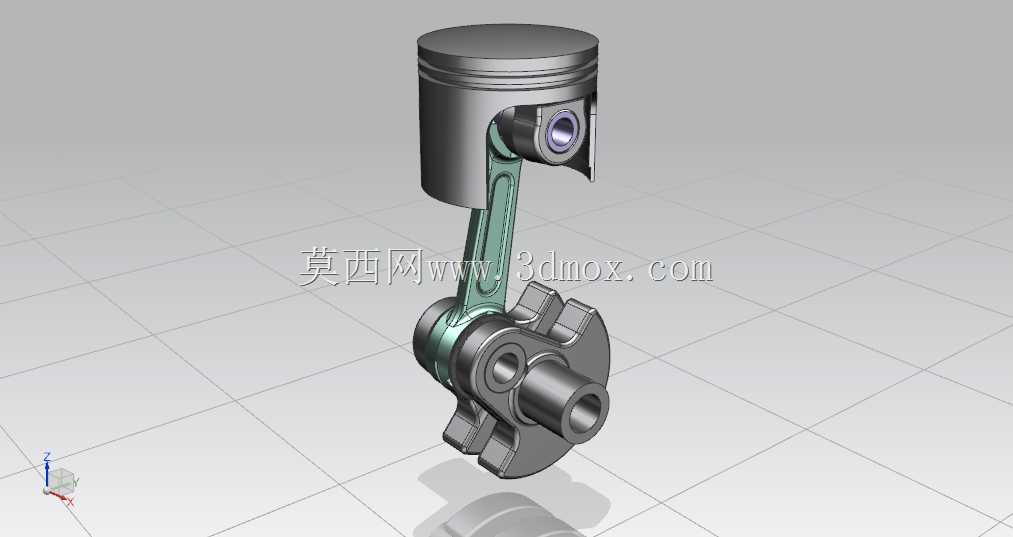

该套活塞曲柄连杆组件是二冲程内燃动力设备的核心做功传递部件，主要应用在小型通用动力机械、轻型摩托动力单元、便携园林作业机具、航模动力装置等对动力单元体积重量有严格限制的场景中，承担着将燃烧室内燃气爆发产生的直线往复推力转化为曲轴旋转扭矩的核心功能，是二冲程动力循环中完成能量转换的关键结构载体。整套组件的设计围绕二冲程动力的工作特性展开，活塞部分采用了适配二冲程扫气流程的裙部型线，活塞环槽位置避开缸体扫气口与排气口的运动干涉区间，保证活塞往复运动过程中环组不会剐蹭气道开口，同时裙部预留了足够的承压面，分散活塞侧推力带来的磨损，活塞销孔采用了浮动销适配结构，保证销体在工作温度变化时可以自由转动，避免局部应力集中造成的销座开裂。连杆部分采用了工字型截面的杆身设计，在保证纵向承压、抗弯折强度的前提下尽可能降低往复运动质量，减少高转速工况下的惯性力负载，连杆大小端分别设置了适配活塞销与曲柄销的轴承安装位，小端与活塞销配合处预留了润滑间隙，可适配二冲程燃油混合润滑的工作特性，大端采用剖分式适配结构，可与曲柄销完成紧密装配，保证传动过程无松旷。曲柄部分采用了整体式平衡配重结构，配重块的质心与活塞连杆组的往复惯性力方向相反，可抵消大部分一阶往复惯性力，降低动力运行过程中的振动幅度，曲柄主轴颈的同轴度、曲柄销与主轴颈的平行度都按照高转速动力的公差要求设计，保证旋转过程的动平衡精度，避免高转速下出现异常振动与轴承偏磨。整套组件的安装边界严格匹配对应排量二冲程缸体的行程参数，活塞上止点位置与缸盖燃烧室的压缩余隙符合二冲程动力的压缩比设计要求，曲柄主轴颈的安装位尺寸适配对应曲轴箱的轴承座规格，连杆摆动过程中不会与曲轴箱内壁、缸套下部发生运动干涉，所有运动副的间隙都预留了热膨胀余量，可在二冲程发动机典型工作温度区间内保持稳定的配合状态，既不会因间隙过小出现热胀卡滞，也不会因间隙过大产生敲击异响与压力泄漏，整套结构在轻量化与结构强度之间取得了合理平衡，适配二冲程动力高转速、结构紧凑的使用需求。
