直列六缸柴油发动机气缸盖结构设计

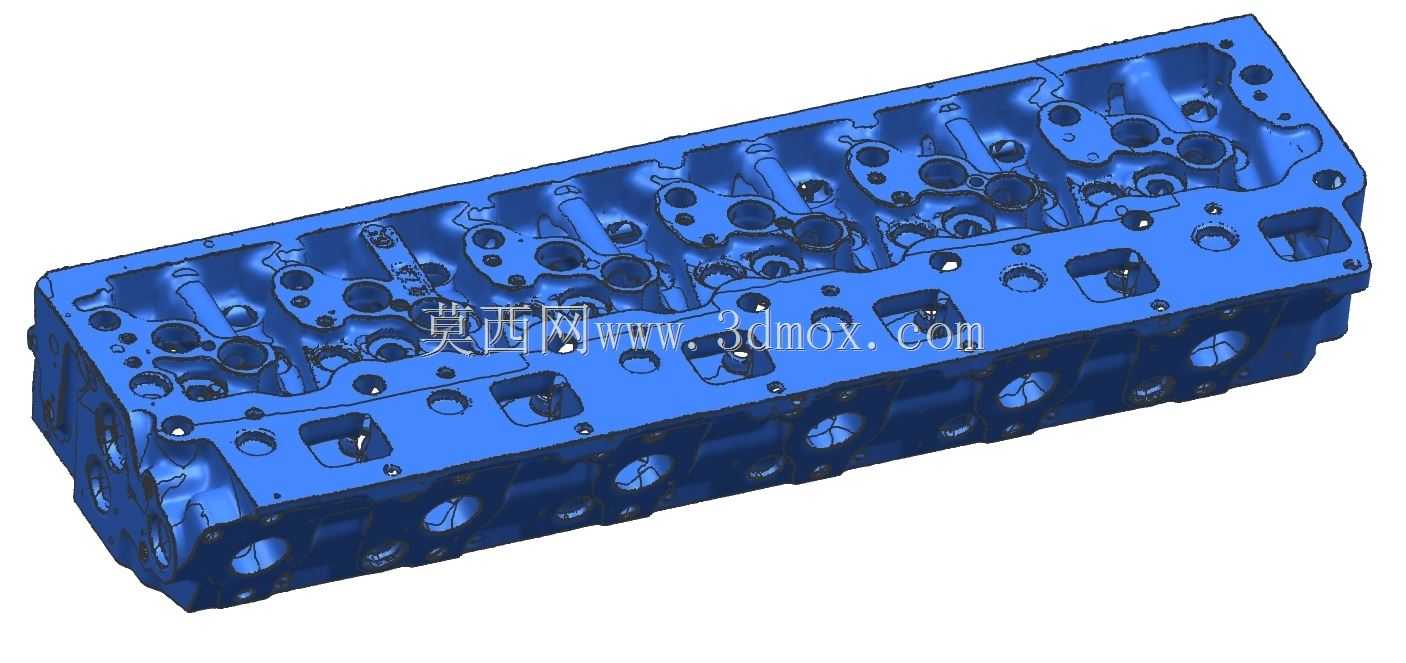

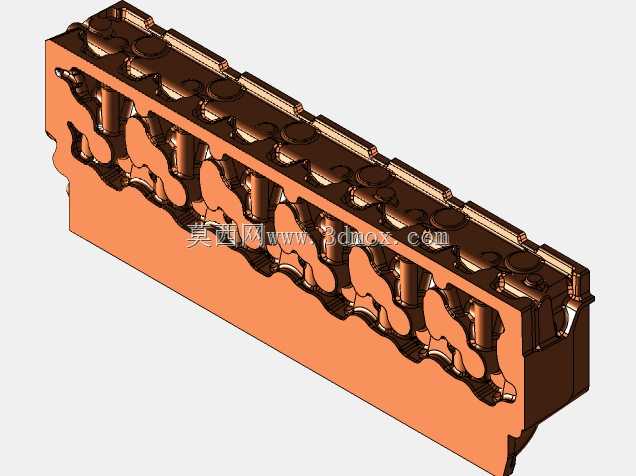

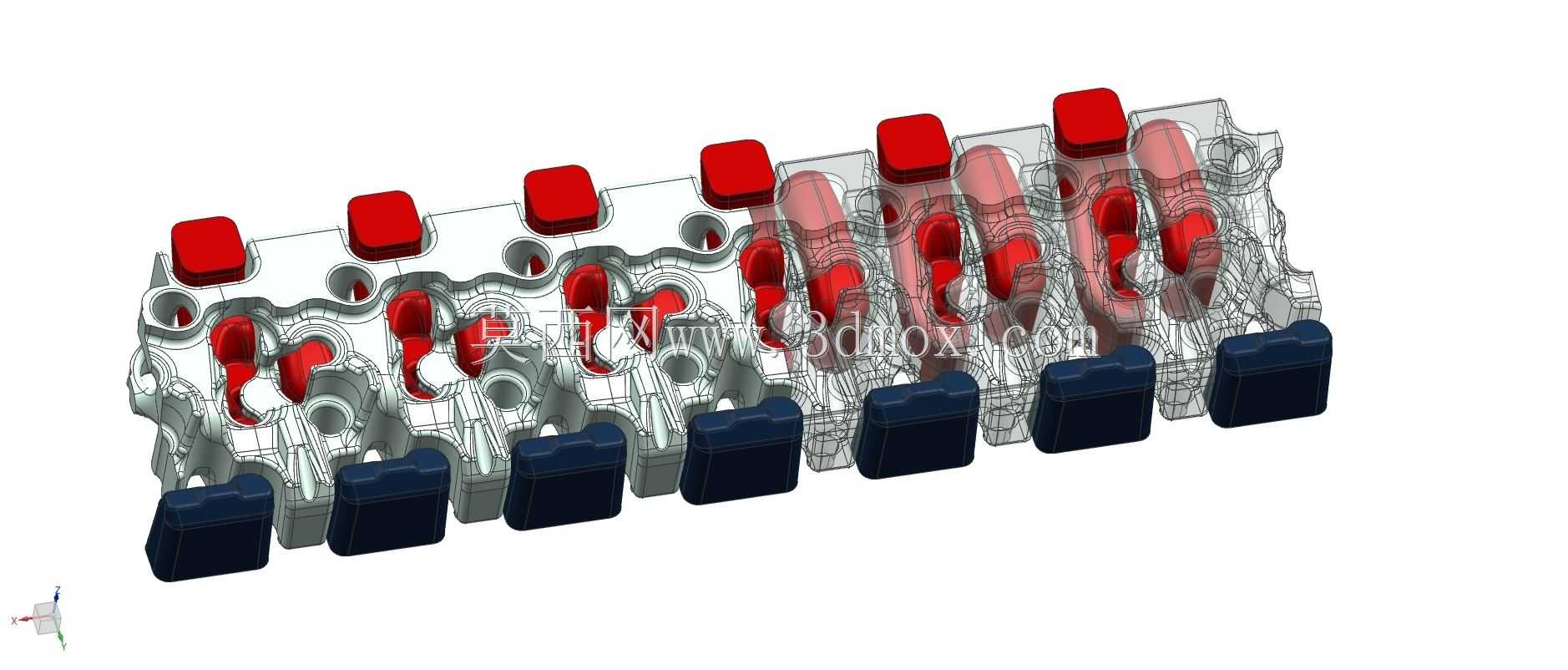

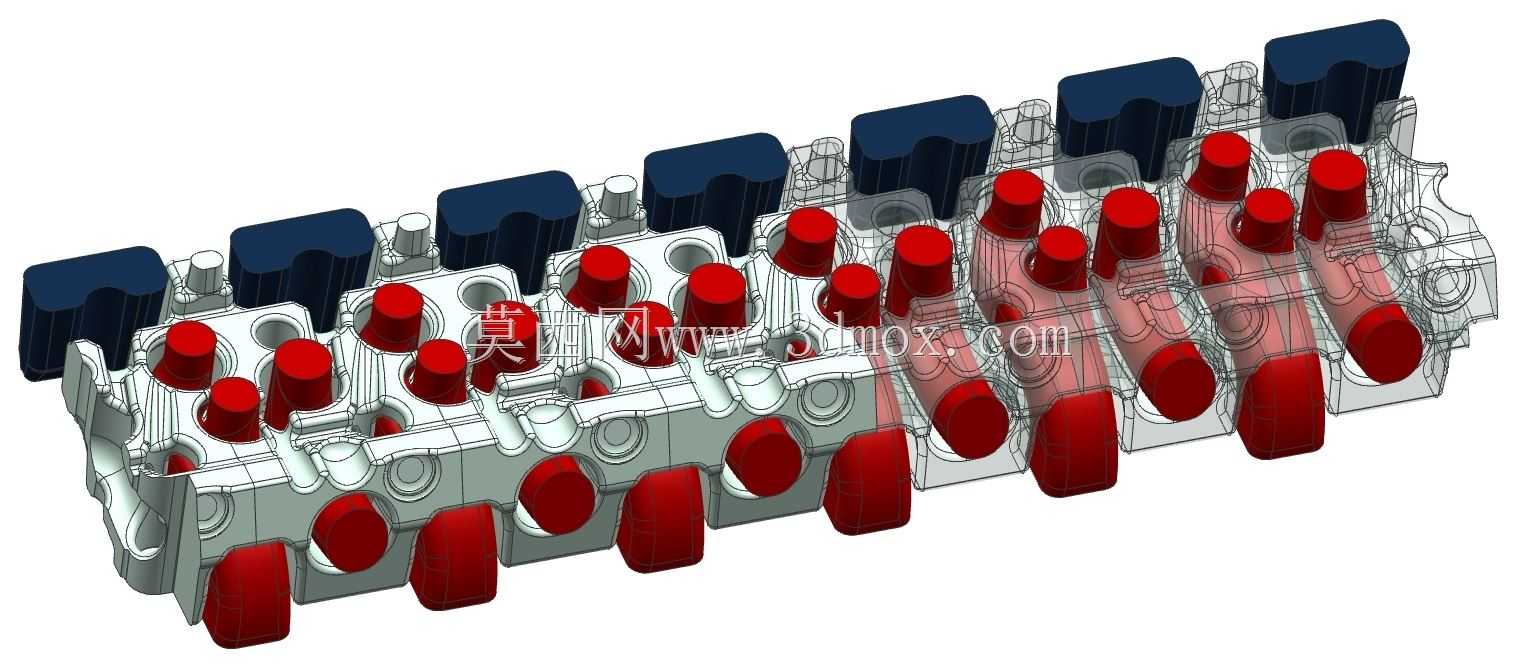

这款气缸盖是直列六缸重型柴油发动机的核心固定部件，主要匹配大排量商用车、工程机械、重型发电机组的动力单元，在整机结构中承担着密封气缸上部、与活塞、缸套共同围成燃烧室空间的核心作用，同时集成了进排气导流、冷却介质循环、润滑油道布设、喷油器安装固定、气门组件承载等多重功能，是决定发动机动力输出效率、燃烧稳定性、运行可靠性的关键部件。从实际应用场景来看，这类气缸盖多用于持续高负荷运行的动力场景，需要承受燃烧室点火瞬间的高温高压冲击，同时要适配不同工况下的温度交变载荷，因此在结构设计上做了多维度的针对性优化。整体采用直列六缸的排布结构，对应每一个气缸都设置了独立的进排气道、气门安装座孔、喷油器安装位，相邻气缸之间的壁厚经过反复校核，既保证了足够的结构强度抵抗缸内爆压，又预留了合理的冷却水道空间，避免缸间温度过高引发热变形。设计过程中优先考虑了冷却系统的流道合理性，缸盖内部的冷却水腔采用分层式结构，下层水腔直接贴近燃烧室顶面，能够快速带走燃烧产生的热量，上层水腔则覆盖进排气道与喷油器安装区域，保证各区域温度均匀，避免局部过热导致的开裂、气门座变形等故障。润滑油道采用内置式钻孔设计，直接连通缸体主油道，为气门摇臂、凸轮轴等顶部配气机构提供稳定的润滑压力，减少外接管路带来的泄漏风险。安装边界方面，缸盖底面采用高精度平面设计，通过一圈均布的缸盖螺栓与缸体紧固连接，螺栓孔的位置排布经过受力仿真优化，能够保证缸垫压紧力均匀分布，避免高压燃气、冷却水、润滑油的串腔问题；进气侧预留了进气歧管的安装法兰面，法兰面上的螺栓孔位置与密封槽结构完全匹配对应进气歧管的安装接口，保证进气负压下的密封性能；排气侧则设置了排气歧管安装位，考虑到排气侧的高温工况，该区域的结构做了加厚处理，同时在水腔设计上加大了该区域的冷却水流量，降低排气侧的热负荷。顶面预留了气门室罩盖的安装密封面，同时设置了凸轮轴、摇臂轴的安装支座，集成度非常高，能够减少整机的零部件数量，提升装配效率。每一处气道的走向都经过流体仿真优化，进气道采用螺旋加切向的组合结构，能够在进气行程中让空气形成合理的涡流，提升油气混合的均匀度，改善燃烧效率，降低排放与燃油消耗；排气道则采用低阻力设计，能够让燃烧后的废气快速排出，减少泵气损失，提升动力输出表现。喷油器安装孔位于每个气缸的中心位置，安装孔的同轴度与垂直度精度要求极高，能够保证喷油器的喷油角度精准匹配燃烧室形状，让燃油雾化后均匀分布在燃烧室内，避免燃油湿壁、燃烧不充分等问题。
