棘轮止动块异形轮廓机械结构设计

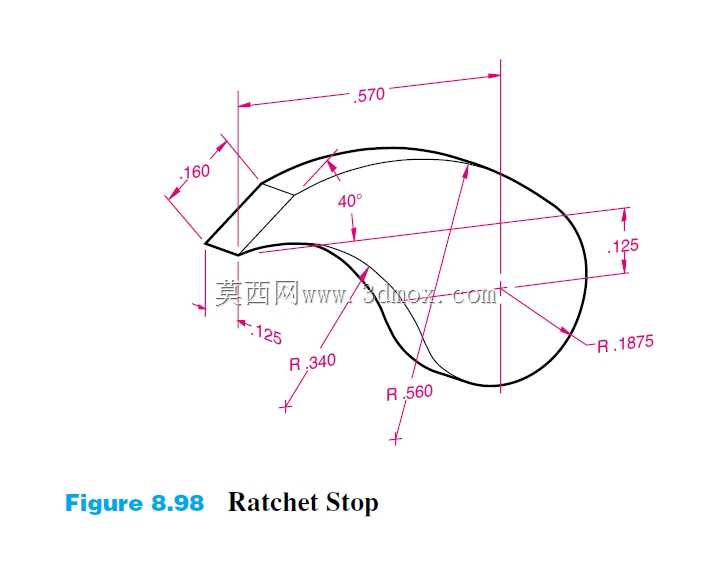

棘轮止动块是机械传动与锁紧系统中不可或缺的基础功能零件，广泛应用于手动工具、输送线止逆机构、起重设备防坠组件、夹具锁紧单元等场景，核心作用是与棘轮齿面配合实现单向运动锁止，防止机构反向回转引发的设备偏移、工件松脱甚至安全事故，在需要间歇进给、单向传动、位置锁定的机械结构中承担着关键的限位与止退功能。这款棘轮止动块采用异形平滑轮廓设计，整体轮廓由多段圆弧与直线段平滑衔接构成，设计过程中充分考量了与棘轮齿面的啮合贴合度，头部40度夹角的接触面经过弧度优化，能够在止动状态下与棘轮齿槽形成稳定的面接触，避免线接触带来的应力集中与局部磨损，有效延长零件的使用寿命。零件的轮廓尺寸经过精准校核，总长度方向最大尺寸为0.570单位，头部突出段长度为0.160单位，厚度方向尺寸为0.125单位，轮廓上分别设置R0.340、R0.560、R0.1875等多段不同半径的圆弧过渡，既保证了零件在运动过程中不会与周边铰链、夹具组件发生运动干涉，也让零件的应力分布更加均匀，在承受止动冲击载荷时不会出现应力断裂的风险。在安装边界设计上，这款止动块的尾部圆弧轮廓适配常规的铰链销轴安装结构，能够直接与夹具的摆臂组件铰接，无需额外加工复杂的安装基座，零件整体厚度均匀，既可以采用金属切削加工成型，也适用于冲压、粉末冶金等批量加工工艺，能够适配不同产能的生产需求。在功能特性层面，这款止动块的轮廓设计充分考虑了运动行程需求，摆转过程中头部接触面能够顺畅卡入棘轮齿槽，解锁时也能快速脱离齿面不会出现卡滞，多段圆弧过渡的外形避免了尖锐棱角带来的安装划伤风险，同时也减少了运动过程中与周边零件的摩擦损耗。在实际夹具应用场景中，这款止动块可以配合铰链式夹紧机构使用，当夹具完成工件夹紧动作后，止动块卡入配套棘轮的齿槽中，能够持续保持夹紧力不会因为振动、载荷波动出现松脱，在需要频繁拆装工件的工装场景中，这种结构的止动块操作便捷、锁止可靠，不需要额外的锁紧螺钉或者压块结构，能够有效简化夹具的整体结构，降低工装的制造成本与维护难度。在杂项类小型机械结构中，这款止动块也可以作为通用止逆零件使用，适配不同尺寸的棘轮组件，只需要根据实际安装空间微调铰接孔位置即可快速适配，具备较强的通用性。
