卧式连杆式快速压紧夹持机构

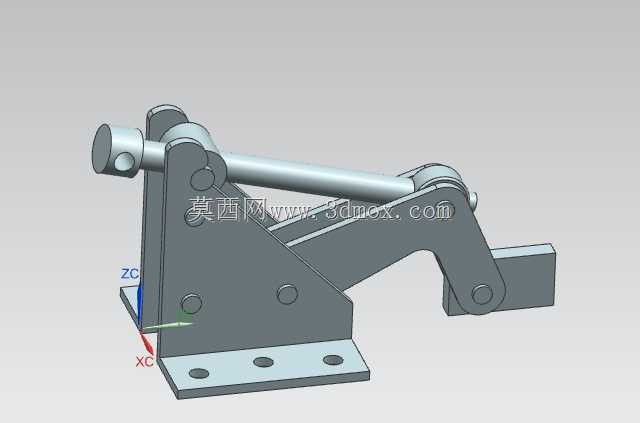

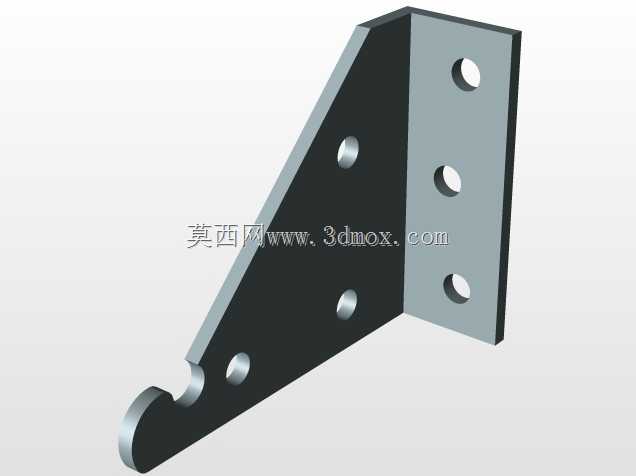

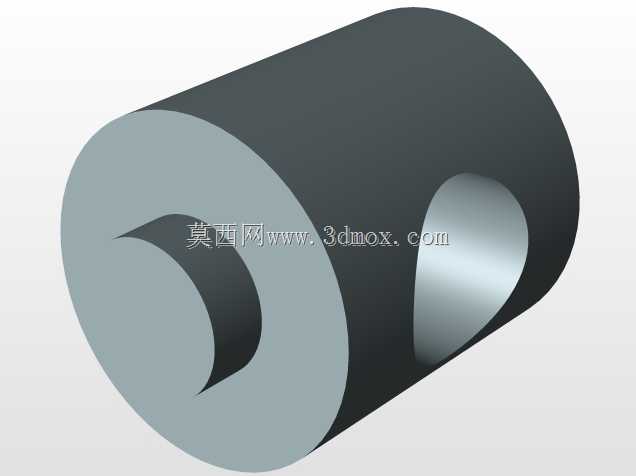

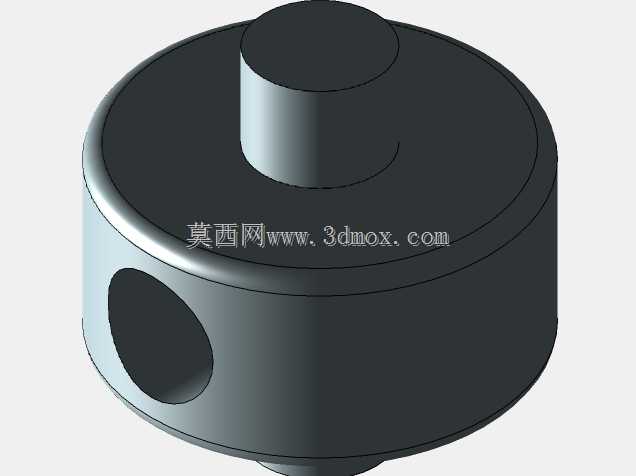

这款快速压紧夹持机构是机械加工、装配工位中极为常用的手动夹持元件，广泛应用于小型工件的铣削加工定位、装配工序工件固定、工装板工件锁附、电子元器件组装夹持、木质工件胶合压紧等场景，尤其适合需要频繁拆装工件、对夹持操作效率有较高要求的工位，相比传统螺栓压紧方式，可大幅缩短工件装夹的辅助时间，降低操作人员的劳动强度。该机构采用平面连杆死点锁紧原理设计，当驱动手柄扳动到锁紧位置时，整套连杆机构会越过传动死点，此时即便被夹持工件存在一定的反作用力，机构也不会自行松脱，能够持续输出稳定的压紧力，无需额外施加锁止力即可保持夹持状态；解锁时仅需反向扳动手柄，即可快速抬起压头，松开工件，整个锁紧与解锁动作可在一秒内完成，操作十分便捷。从结构设计来看，整套机构采用一体化立式安装基座作为承载主体，基座底部设置带安装孔的法兰式安装板，可通过螺栓直接固定在工作台面、工装侧板或者专用夹具基板上，安装时可根据工位布局选择垂直台面安装或者靠墙水平安装，两种安装方式均不影响机构的锁紧性能，垂直安装为常规使用状态，适配绝大多数水平工作台的装夹需求。机构的传动部分采用多组铰接销轴连接各连杆部件，所有铰接位置均预留合理的转动间隙，保证手柄扳动过程顺滑无卡滞，同时各连杆的力臂经过优化配比，仅需操作人员施加很小的扳动力，即可在压头端输出数倍于输入力的压紧力，针对不同厚度的被夹持工件，压头位置可根据实际需求进行小幅调整，保证压紧点能够准确抵靠在工件的受力面上，避免压空或者压紧力不足的问题。外形方面，整套机构结构紧凑，安装基座的轮廓尺寸适配小型工装的安装空间，不会占用过多工作台操作区域，压头的工作行程可覆盖常规厚度范围内的工件夹持需求，安装时仅需保证安装面平整，固定螺栓锁紧到位即可投入使用，日常使用过程中仅需定期在铰接销轴位置加注少量润滑脂，即可长期保持机构的操作顺滑度，维护成本极低。在实际生产场景中，这类压紧夹常成组使用，可根据工件的外形轮廓布置多个压紧点，实现工件的多点同步压紧，保证工件在加工或者装配过程中不会出现位移、翘曲等问题，有效提升加工精度与装配一致性，无论是单件小批量的维修加工场景，还是批量生产的流水线工位，都能够稳定发挥夹持作用。
