立式外燃动力装置结构设计方案

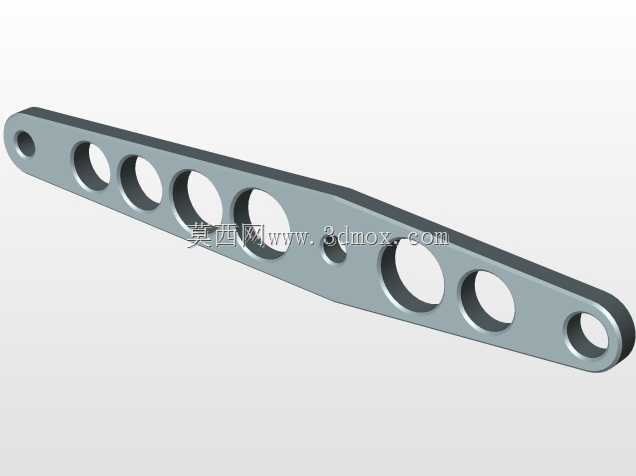

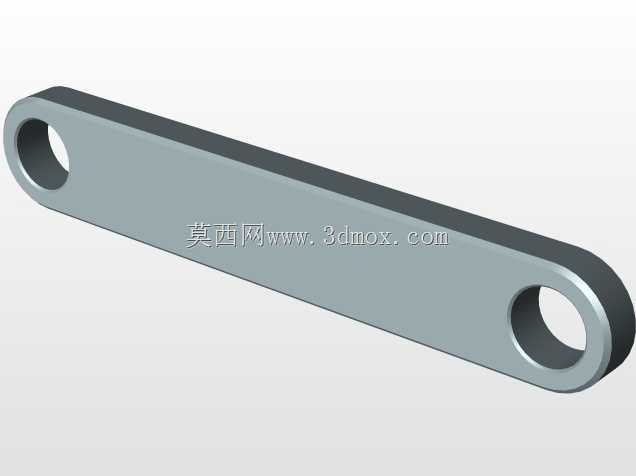

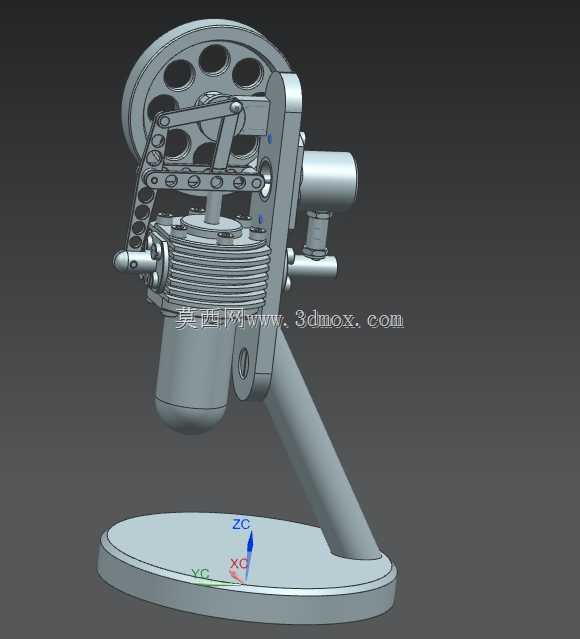

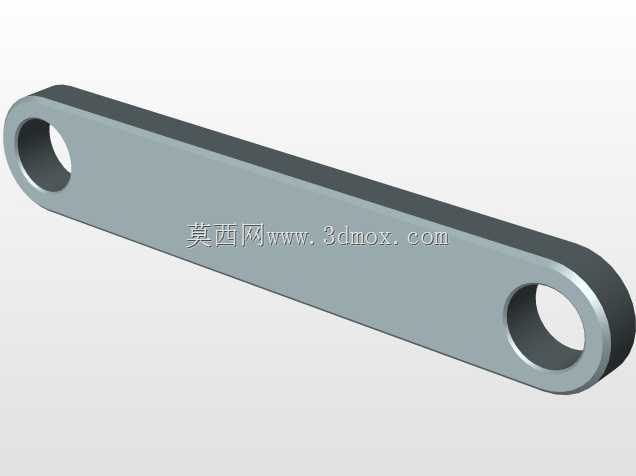

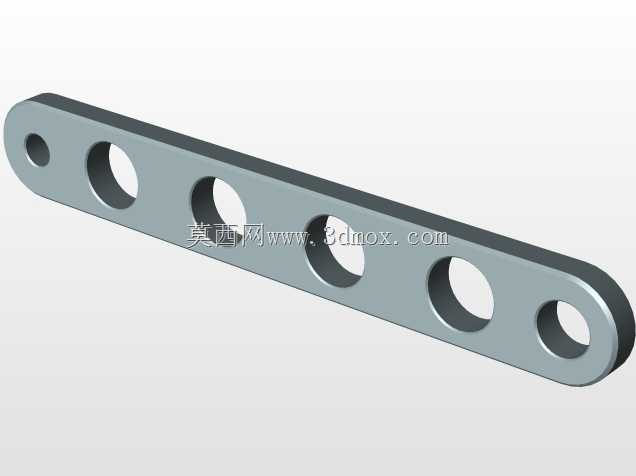

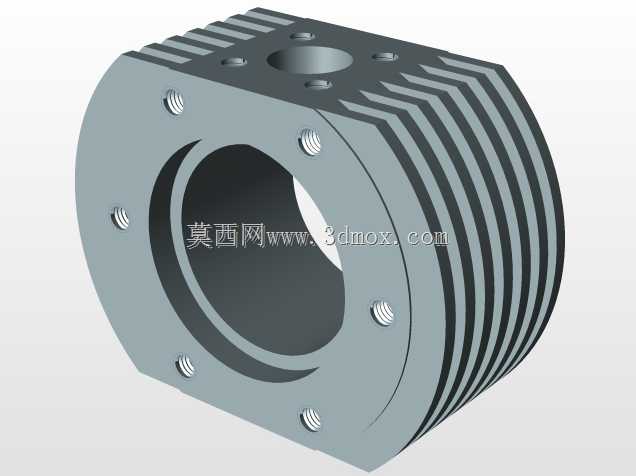

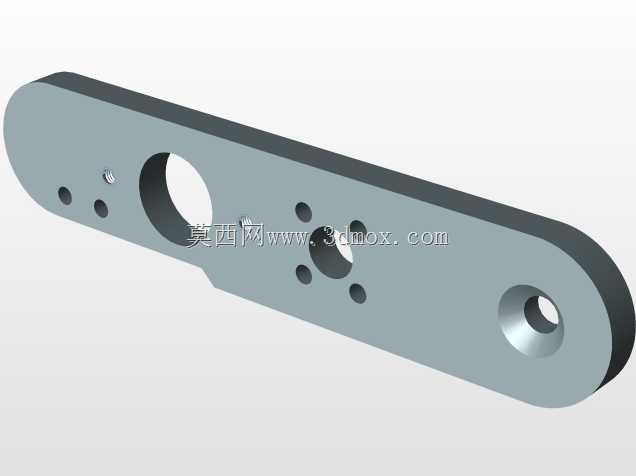

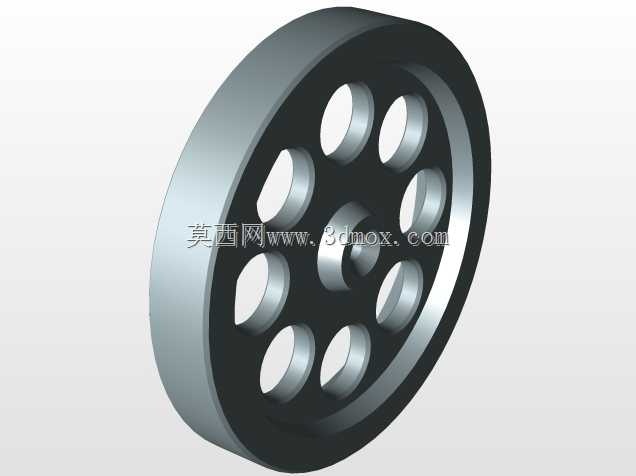

这款立式动力装置属于外燃式热能转换机械，可广泛应用于教学演示、余热回收场景、小型分布式供能系统以及科普展品制作领域，在低品位热能利用场景中有着独特的应用价值，能够将分散的小规模热源转化为稳定的旋转机械能输出，适配太阳能集热、工业废热回收、生物质燃料供热等多种热源输入场景，也可作为高校工程热物理学科的具象教学载体，帮助学习者直观理解闭式循环热功转换的完整过程。装置整体采用立式支撑布局，圆形底座作为安装基准面，可通过螺栓固定在水平安装台面，整体安装边界紧凑，占用台面空间较小，倾斜支撑臂将动力输出端与热腔部分稳固连接，结构重心落在底座支撑范围内，运行时可保持良好的稳定性，无需额外加装复杂的固定结构即可平稳运转。功能设计上，装置采用闭式循环工作逻辑，工作介质被封闭在腔体内，通过冷热端的温度差形成介质的周期性膨胀与压缩，配合曲轴连杆机构将活塞的往复直线运动转化为飞轮端的旋转机械能输出，带多孔结构的大尺寸飞轮可储存转动惯量，保障运转过程的转速平稳性，避免循环过程中的动力输出波动。传动部分采用多组铰接连杆结构，精准配合同步配气动作，减少传动过程中的卡滞与能量损耗，热端外侧设置的散热鳍片结构可加快冷端的热量散出，拉大冷热端的工作温差，提升整体的热功转换效率。设计过程中充分考虑了装配与维护的便捷性，各部件之间采用标准化的连接方式，拆解与组装难度较低，可清晰展示内部的传动逻辑与热交换结构，既能够满足实际的小型动力输出需求，也可作为机械结构设计的参考样例，帮助设计者理解往复式动力机械的布局逻辑、运动干涉规避以及动平衡调校思路，其外露的传动结构也可直观展示曲柄连杆机构的运动规律，为同类小型动力装置的结构优化提供参考。
