六缸径向气动动力输出装置结构设计

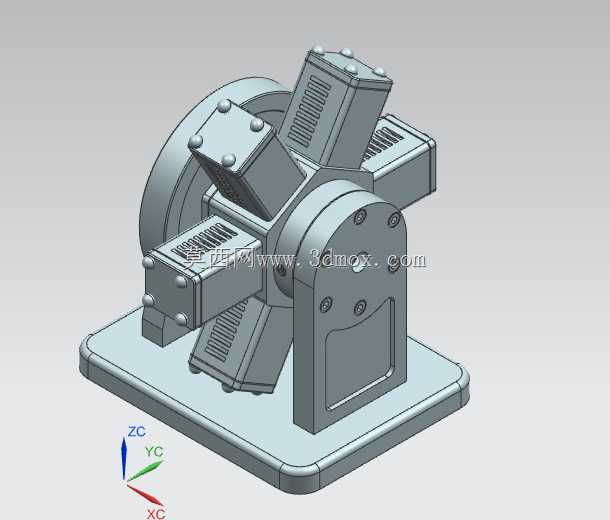

这款六缸径向气动动力装置，属于往复式气动动力输出结构，其气缸沿中央曲轴箱周向均匀辐射排布，整体布局类似车轮辐条的放射形态，这类结构早期广泛应用于航空动力领域，在燃气轮机成为航空主流动力之前，凭借紧凑的径向布局、优异的风冷散热效率，成为轻型飞行器的核心动力选择，当下这类气动驱动的径向动力结构，也常应用于小型气动工具、教学演示教具、特殊工况下的无电火花动力输出场景，比如存在易燃易爆气体的井下作业小型动力单元，依靠压缩空气驱动即可输出稳定扭矩，无需燃油燃烧，规避了点火引爆的安全风险。

从功能特性来看，六个气缸沿周向均匀分布，每一个气缸的做功行程沿圆周方向依次错开，动力输出的平顺性远优于同缸数的直列排布结构，曲轴每旋转一周即可完成六次做功循环，低速状态下就能输出较大的扭矩，不需要搭配复杂的减速机构就能直接驱动负载；同时径向排布的结构让所有气缸都直接暴露在外部气流中，不需要额外设计复杂的水冷流道，依靠自然风冷就能满足持续工作的散热需求，整体结构的可靠性更高，维护难度更低。

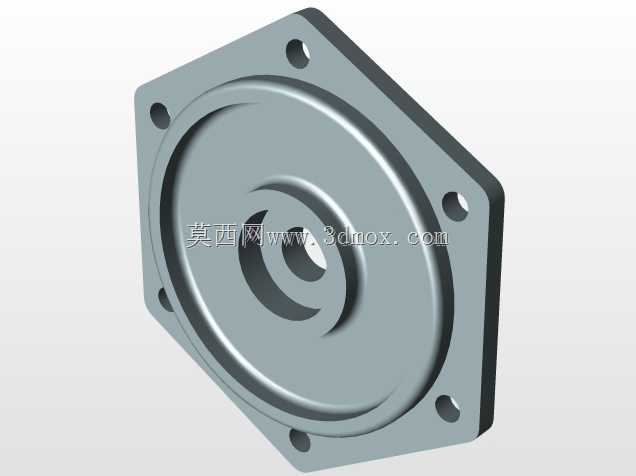

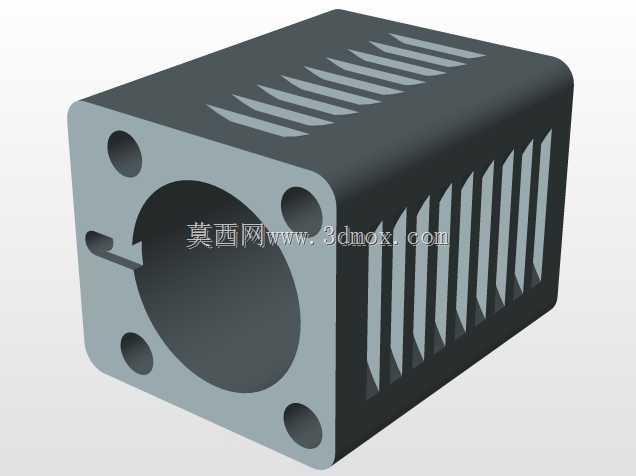

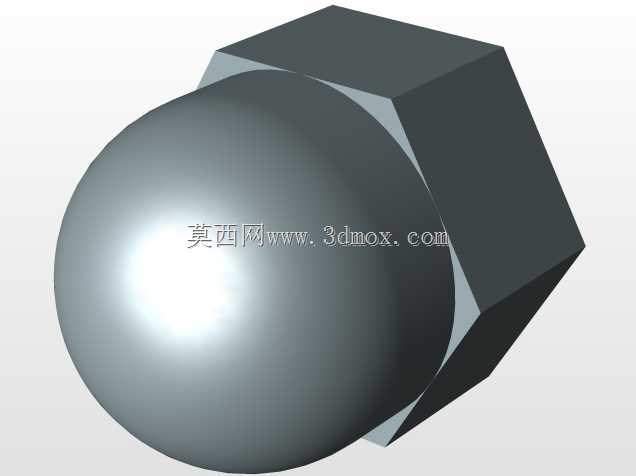

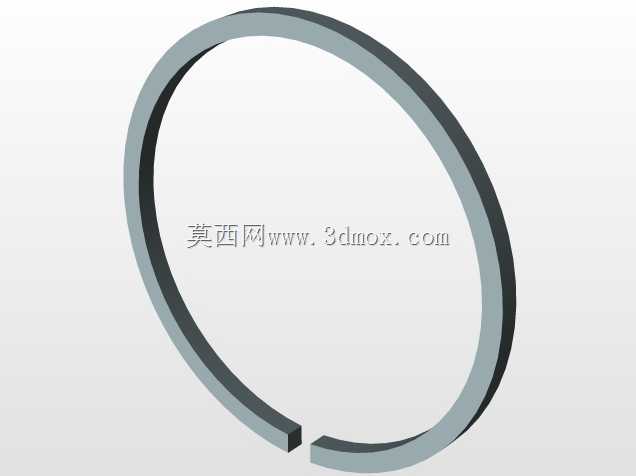

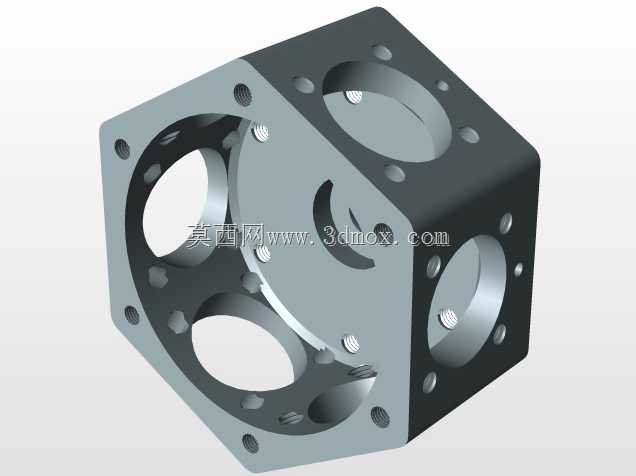

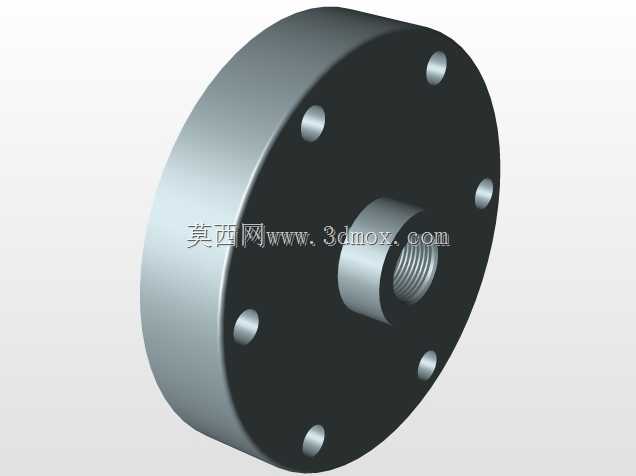

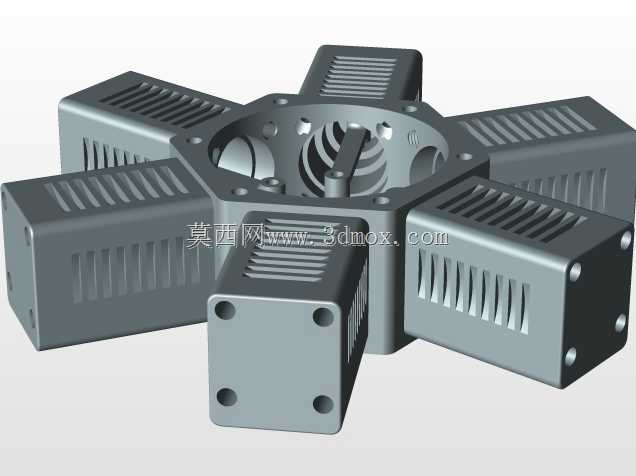

设计思路上，这款结构优先保障动力输出的同轴度，中央曲轴箱作为整个装置的核心承载部件，集成了曲轴安装位、气缸连接法兰、底座安装接口三个核心功能区，六个气缸的安装面沿曲轴箱周向做等角度分度加工，保证每个气缸的轴线都垂直交汇于曲轴的旋转中心，避免因安装偏角导致的活塞侧磨、动力损耗问题；每个气缸的缸体都设计有散热鳍片结构，进一步强化风冷散热效果，气缸端盖采用螺栓紧固的方式与缸体连接，方便后期拆解维护活塞与密封件。

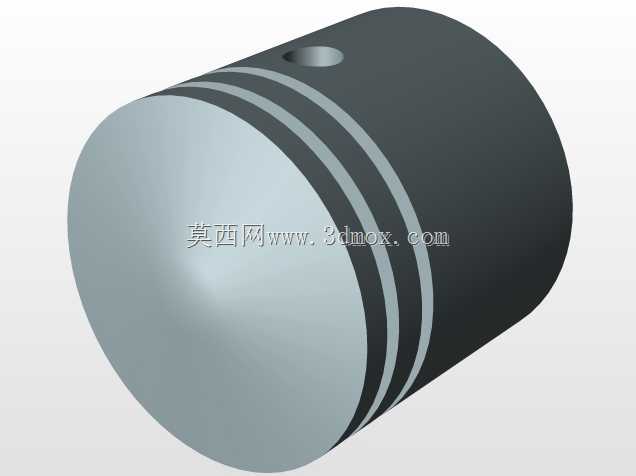

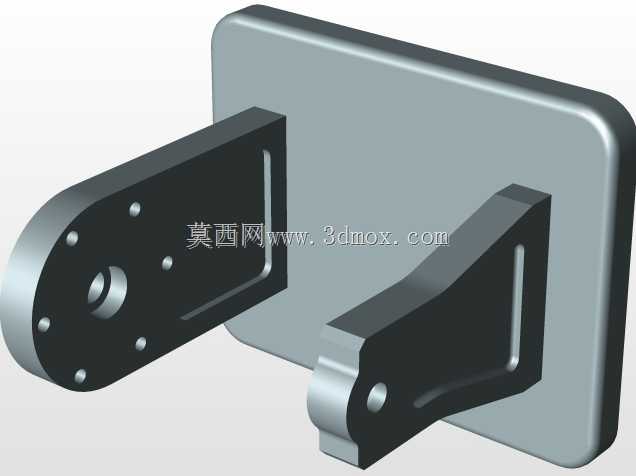

从安装边界来看，装置底部设计了一体化的方形安装底座，底座四个角预留了安装固定孔位，可直接通过螺栓固定在安装台面或设备支架上，整体外轮廓的最大径向尺寸由六个气缸的外端边界决定，轴向尺寸紧凑，不需要预留过大的安装纵深空间，适配安装空间局促的应用场景；曲轴的动力输出端从曲轴箱侧部伸出，可直接连接联轴器、带轮等传动部件，动力传递路径短，传动效率更高。整套结构的运动部件都做了限位设计，活塞的行程、曲轴的转动自由度都有对应的结构约束，避免运行过程中出现部件脱出的问题，整体运行稳定性强。
