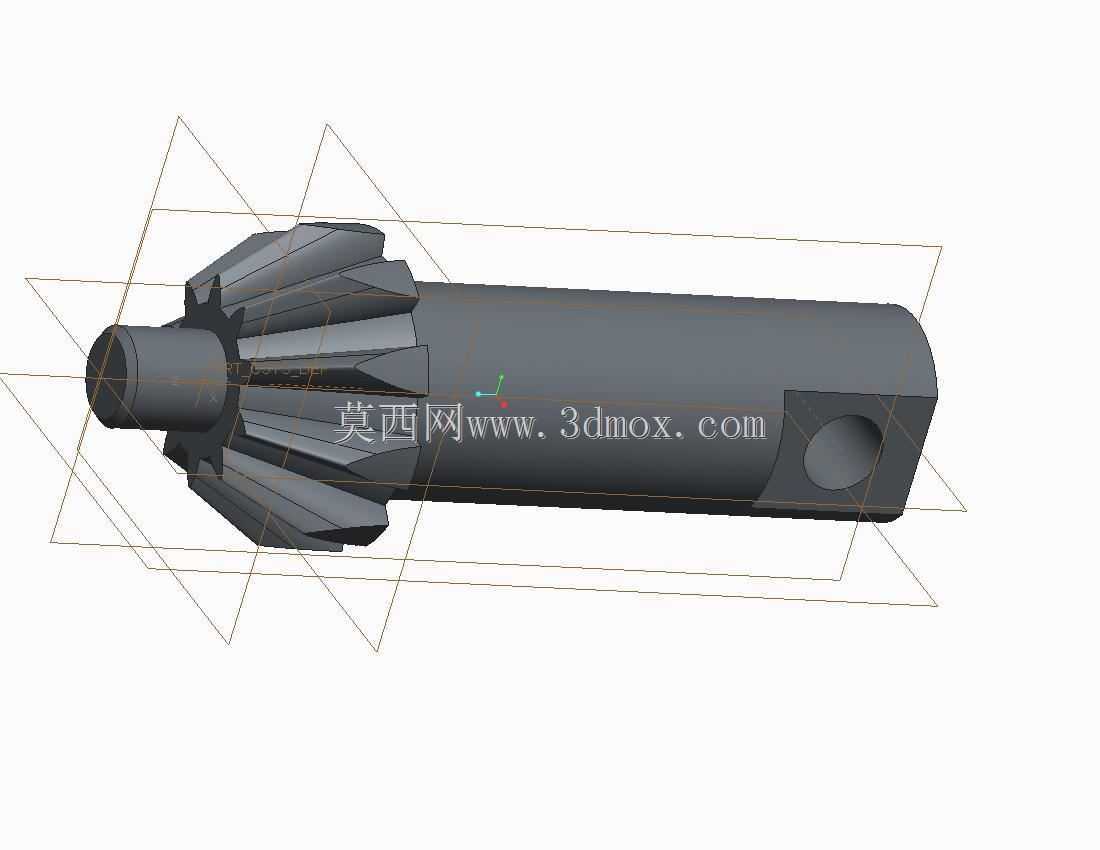

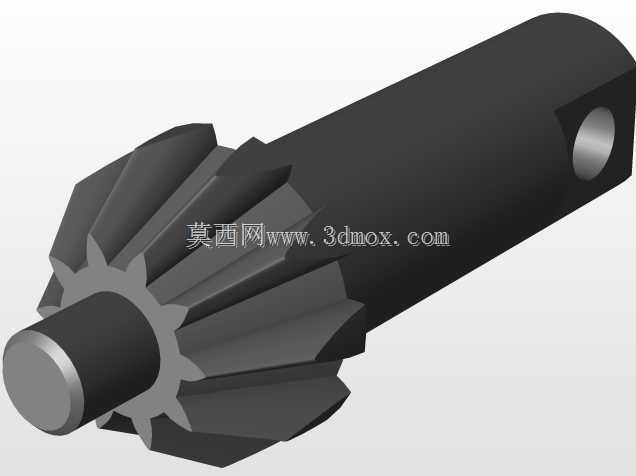

带安装孔锥齿轮轴传动零件结构设计

　　这款带锥齿结构的轴类传动件，主要应用在需要相交轴动力传递的小型传动链路中，常见于便携动力工具、小型机床进给机构、轻工设备的换向传动单元里，能够在紧凑的安装空间内完成90度方向的动力换向传输，替代传统的多轴直齿传动组，大幅缩减传动机构的整体占用体积。从结构设计逻辑来看，零件将锥齿轮与传动轴做了一体化成型处理，省去了齿轮与轴之间的键连接、过盈装配环节，从根源上避免了装配间隙带来的传动回差，也减少了装配工序的累计误差，更适合对传动精度有一定要求、转速中等的传动场景。齿部采用标准直齿锥齿轮齿形设计，齿向沿锥面均匀分布，啮合时齿面接触线长度随啮合进程逐步变化，传动过程的冲击载荷相对平缓，不会出现突然的载荷突变，

　　日常维护时仅需定期补充润滑脂即可保证长期稳定运行。轴身部分做了等直径光轴设计，表面预留的磨削加工余量能够满足装配时与支撑轴承内圈的配合精度要求，轴端加工的横向通孔是为穿装锁紧销设计的，用于轴向定位端部的传动连接件，防止轴上零件在运转过程中出现轴向窜动，也能传递一定的扭矩载荷，避免连接件与轴端出现相对转动。安装边界方面，零件的最大外轮廓集中在锥齿轮的齿顶圆位置，设计安装腔时需要预留出齿部啮合的避让空间，同时要保证两个配对锥齿轮的节锥顶点完全重合，否则会出现齿面偏磨、传动噪音增大、齿部载荷集中断齿的问题。轴身的支撑位需要匹配对应内径的深沟球轴承，轴承安装位的轴肩高度要低于轴承内圈的拆卸高度，方便后期维护时的轴承拆卸更换，

　　轴端的销孔位置需要与配套连接件的销孔位置做配做处理，保证销子安装后不会出现剪切应力集中的问题。这类一体化锥齿轮轴在设计时还需要做动平衡校核，尤其是齿部的加工精度要控制在合理公差范围内，避免高速运转时出现径向跳动，影响整个传动机构的运行稳定性，齿部的热处理硬度需要匹配配对齿轮的硬度差，保证两个啮合零件的磨损速率处于合理区间，延长整套传动副的使用寿命。
