家用真空管式太阳能热水系统结构模型

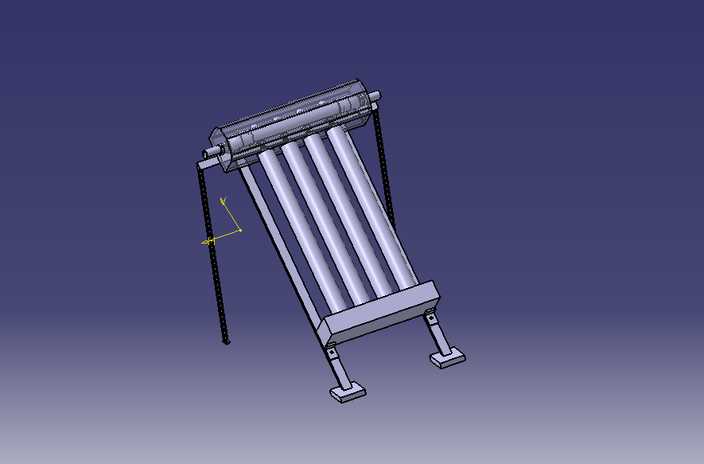

本模型采用三维参数化建模方式完成，完整还原真空管式家用太阳能热水系统的全部结构细节，建模过程中对各部件的装配关系做了精准约束，可实现无干涉的结构拆解查看。模型整体包含卧式保温储水箱、多根平行倾斜布置的真空集热管、底部联箱托架、后侧斜向支撑支架、底部可调安装支脚四大核心结构模块，各部件的尺寸比例参照民用常规太阳能热水器的实际规格设定，倾斜角度匹配国内多数地区的太阳高度角取值范围，符合实际产品的安装使用逻辑。材质渲染层面，储水箱外壳做了哑光金属质感处理，还原不锈钢外筒的磨砂质感，端盖部分做了圆弧过渡的细节刻画，水箱进出水口的接口结构做了简化但保留位置标识；真空集热管部分采用半透明玻璃材质搭配内管吸热层的深色哑光材质，还原真空管双层结构的视觉特征，管体与水箱、底部联箱的连接密封部位做了环形凸台的细节建模，还原实际安装的密封结构；支撑支架部分采用喷涂金属的深灰质感，支架的斜撑、横拉筋结构都做了等比例建模，后侧的两根斜拉支撑杆件完整呈现，底部支脚做了带安装孔的平底结构，可直观展示设备的屋面固定方式。设计思路上围绕太阳能热利用的核心原理，还原储水箱与集热管的连通结构，体现热虹吸循环的结构基础，集热管的平行倾斜排布方式完全参照实际产品的集热效率优化逻辑，支架的受力结构做了合理简化，既保证模型的轻量化便于查看，又完整呈现产品的结构组成与工作逻辑，可用于太阳能供热设备的结构演示、原理讲解场景。
