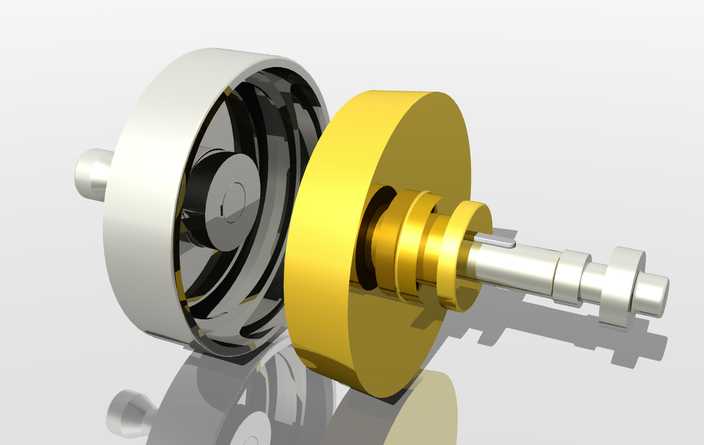

锥式摩擦离合器耦合传动结构三维建模

本作品为锥耦合类型的离合器三维建模成果，建模过程围绕摩擦式离合器的实际传动逻辑展开，首先完成核心传动轴的基准建模，以轴类零件的同轴度要求为核心约束，依次绘制轴段的阶梯轮廓、键槽定位结构、轴端连接特征，保证各轴段的尺寸公差符合装配基准要求。随后完成锥面摩擦副的建模，针对主动与从动耦合锥面，严格按照锥度配合的接触角度绘制曲面，保证锥面接合时能够形成足够的摩擦传动力矩，同时在锥轮结构上添加了脱开拨叉的配合卡槽，还原离合器通过拨叉实现轴向移动、完成接合与脱开动作的核心功能结构。在附属结构建模上，依次完成导向滑套、定位销、限位挡圈等配套零件的独立建模，每个零件都按照实际装配关系添加对应的配合约束，完成整体装配后可直观演示离合器接合时锥面贴合传递扭矩、脱开时锥面分离切断动力传递的完整动作逻辑。材质渲染阶段，针对传动轴部分赋予调质钢材的哑光金属材质，还原轴类零件经过机加工后的细腻金属质感；针对锥面摩擦副部分赋予略带粗糙质感的摩擦材料材质，区分摩擦工作面与结构基体的材质差异；针对定位销、挡圈等标准件赋予镀锌防锈件的亮面金属质感，通过材质差异清晰区分不同功能的零件结构。建模过程中特意简化了非核心的工艺细节，保留核心传动结构与装配关系，整体模型结构清晰，装配逻辑严谨，既能够直观展示锥式摩擦离合器的工作原理，也可作为机械原理教学的演示模型，帮助学习者理解摩擦传动、锥面配合、离合器操纵机构的相关设计逻辑，模型的各零件尺寸比例协调，锥面配合的接触面积设计符合摩擦传动的力矩传递要求，拨叉卡槽的位置与轴段的滑移行程匹配，能够完整还原离合器的实际工作状态。
