平行轴小间距传动用奥德姆联轴器结构

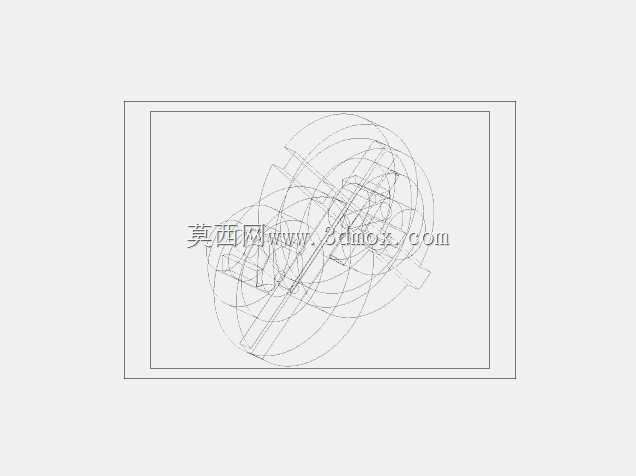

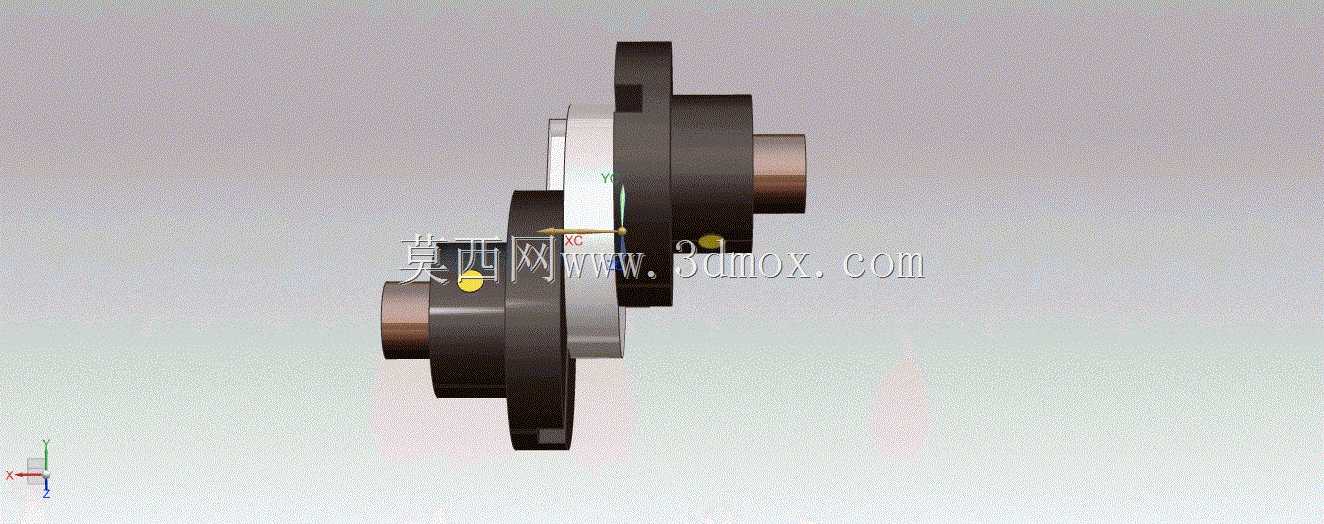

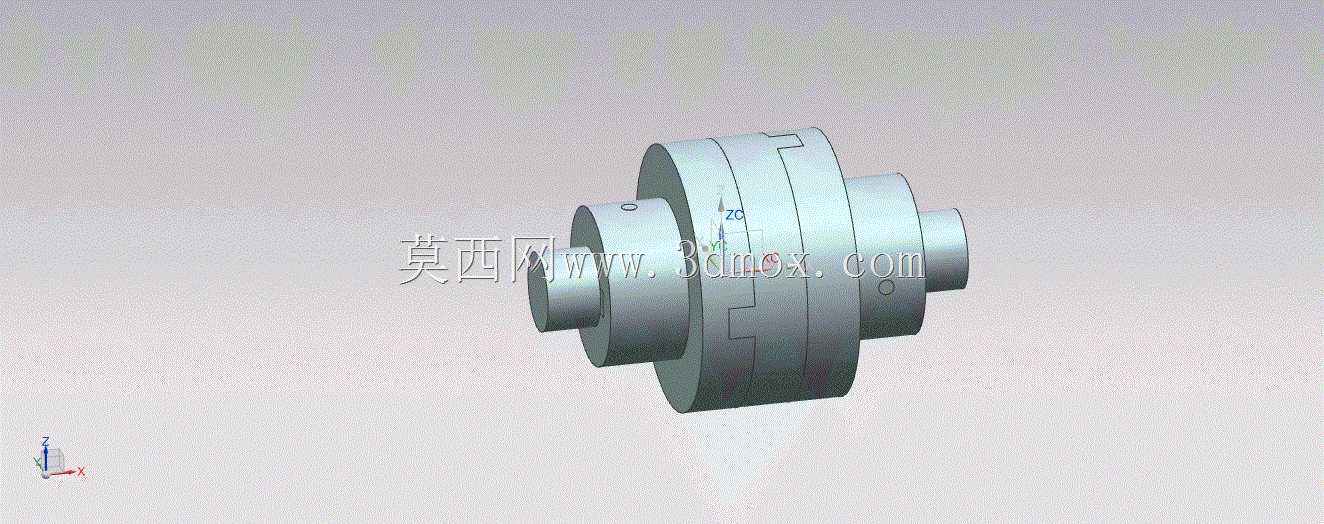

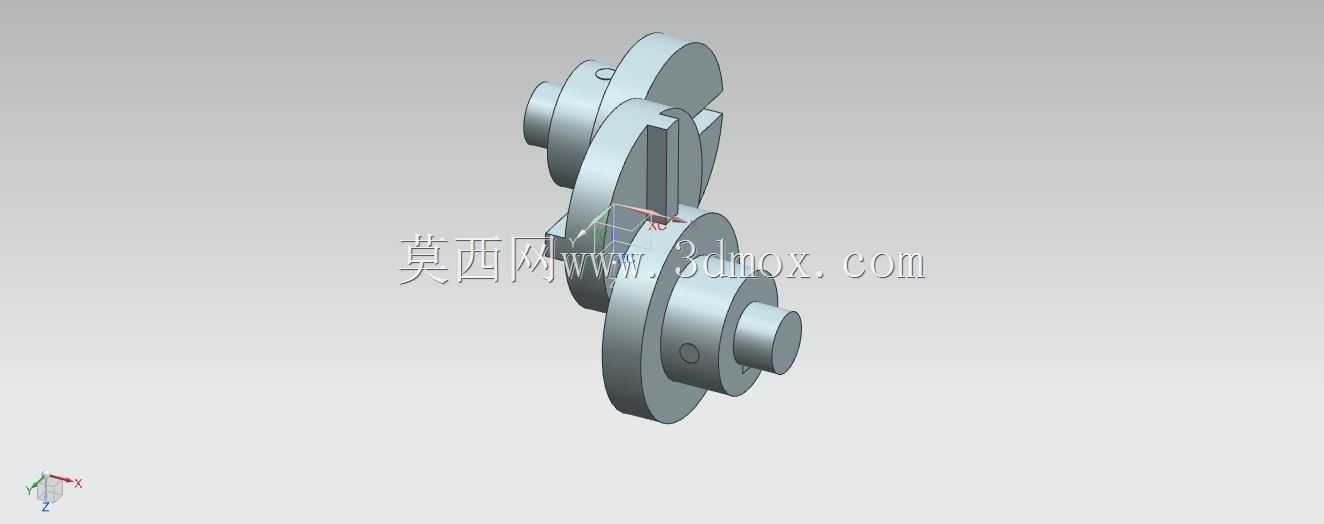

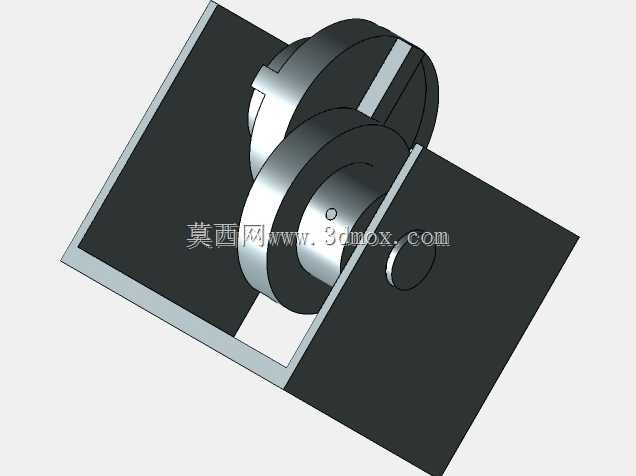

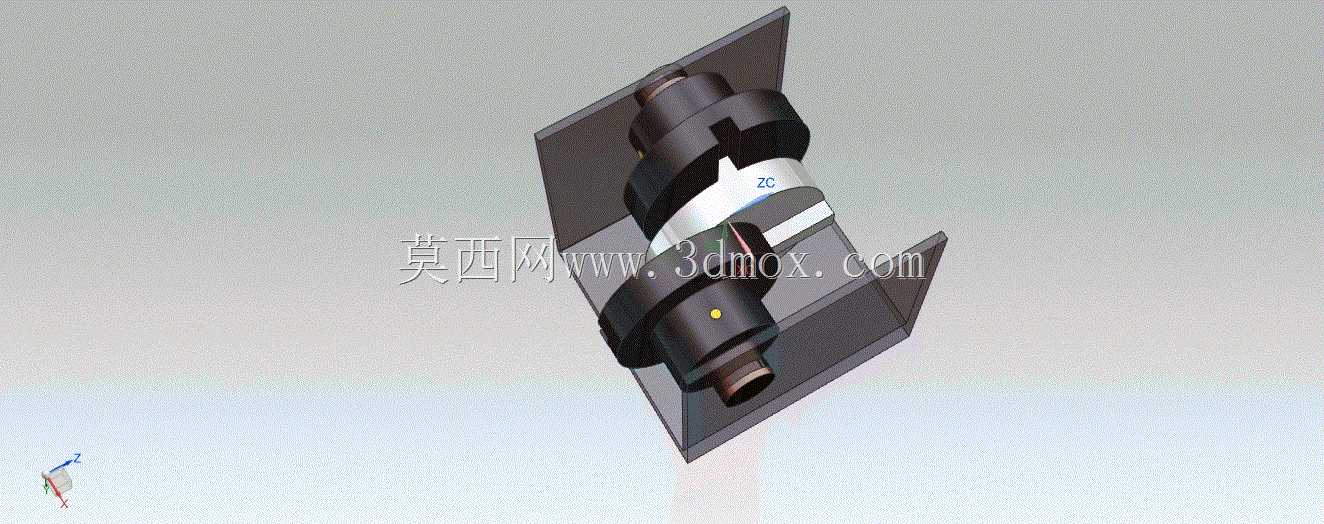

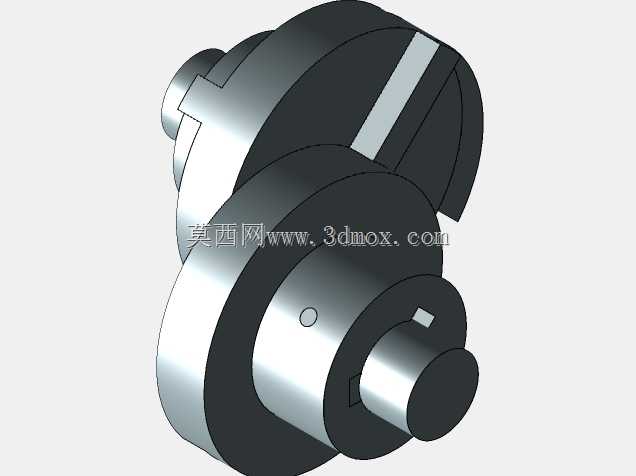

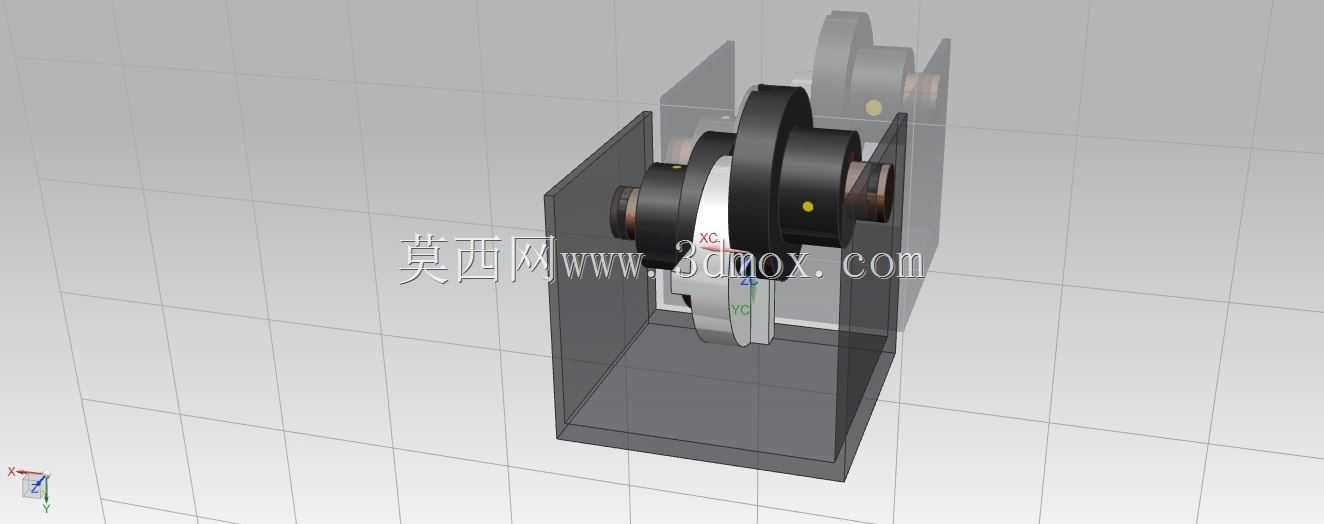

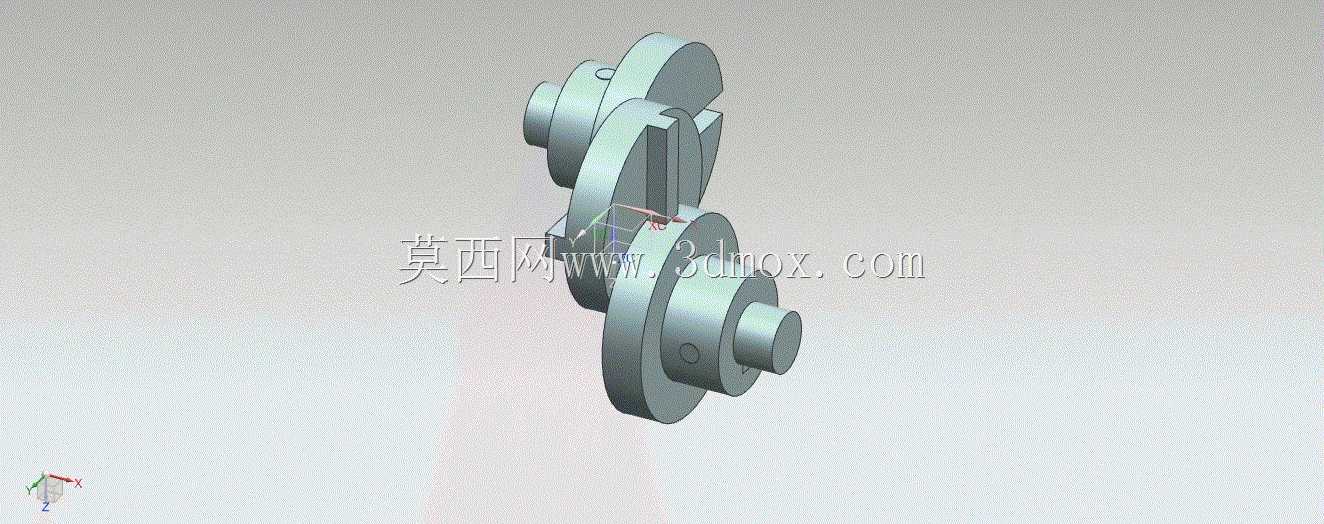

在轻工输送、小型机床进给、纺织机械罗拉传动这类对安装空间有严格限制、两平行传动轴轴线存在微小偏移的传动场景中，奥德姆联轴器是应用十分广泛的挠性传动部件，它不需要像弹性套柱销联轴器那样预留较大的径向安装空间，也不会像十字滑块联轴器那样在高速运转时产生较大的偏心惯性力，非常适合中低速、小扭矩的平行轴传动工况。这款联轴器的核心功能是补偿两平行轴之间的微小径向偏移，在轴系运转过程中抵消安装误差带来的附加载荷，避免轴端、轴承因为强行对中产生额外的弯曲应力，延长整套传动组件的使用寿命。它的结构设计逻辑十分清晰，两个结构对称的带毂法兰作为轴系连接的主体，法兰内孔加工有标准的键槽结构，能够通过普通平键与轴端实现周向固定，法兰的端面开有互相垂直的矩形通槽，两个法兰安装时槽口呈90度相对布置，中间夹装一个两侧带凸榫的圆盘，圆盘两侧的凸榫互相垂直，分别嵌入两个法兰端面的矩形槽内，当两轴存在径向偏移时，中间圆盘的凸榫可以在法兰的槽内做小范围的滑动，动态补偿轴系的位置偏差，不需要额外设置弹性元件就能实现挠性传动，结构十分紧凑。从安装边界来看，这款联轴器的轴向尺寸十分短小，法兰的安装端采用凸台定位结构，安装时只需要将法兰毂部插入轴端对应位置，拧紧轴端的紧定螺钉或者锁紧螺母就能完成轴向固定，不需要在轴上加工额外的定位台阶，对轴的加工精度要求更低；径向尺寸仅比法兰毂部直径大出一个法兰盘的厚度，安装时不需要在周边预留太大的避让空间，非常适合安装在设备内部空间局促的传动节点上。在实际使用过程中，只需要定期在中间圆盘与法兰槽的滑动面加注少量润滑脂，就能大幅降低滑动摩擦带来的磨损，维护成本极低，而且因为中间圆盘是整体式结构，不存在零散的小零件，运转过程中不会出现零件松脱飞出的风险，安全可靠性更强，在很多对传动平稳性有一定要求、但扭矩不大的小型设备上，这种结构的联轴器往往是比刚性联轴器更具性价比的选择。
