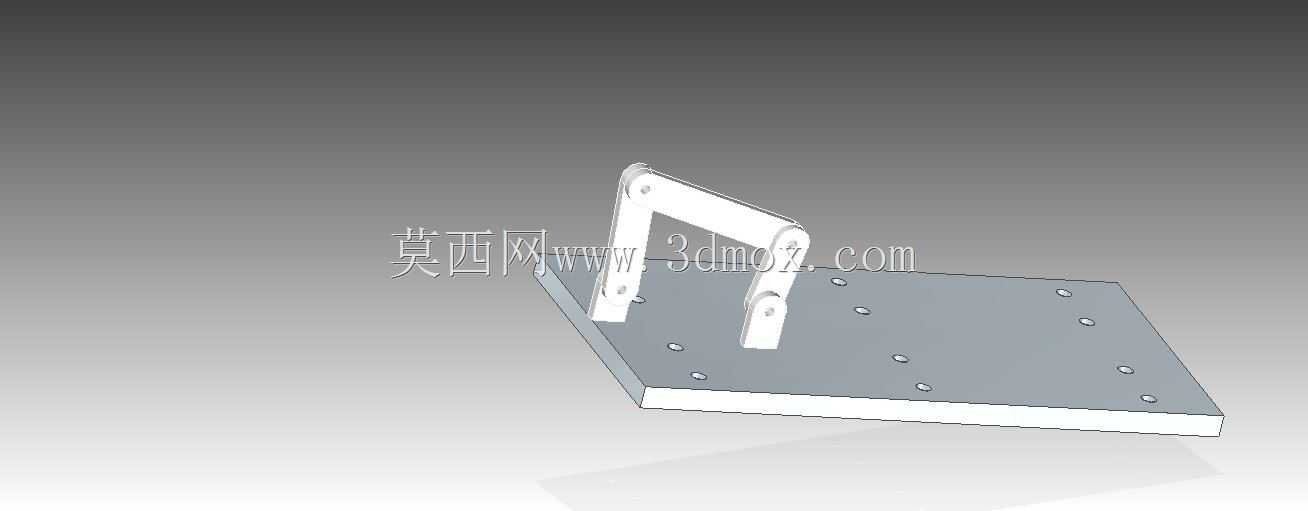

平板安装式四杆链式传动铰接结构

　　这套四杆链式铰接结构，核心采用平面四杆机构的运动传递逻辑，搭配带预制安装孔的平板基座，可直接适配各类需要往复摆动、定轨迹传动的设备工位。从实际应用场景来看，这类结构常出现在小型自动化设备的翻盖工位、轻工机械的物料推送摆臂、检测设备的探针升降驱动单元中，也可作为教学演示用具帮助从业者直观理解低副机构的运动死点、急回特性等核心原理。设计过程中优先考虑了安装适配性，基座平板上的安装孔采用对称排布逻辑，孔位间距参考通用小型设备的安装面板标准预留，安装时无需额外加工转接板，可直接通过螺栓固定在设备台架或型材框架上，铰接连杆的转动副采用间隙配合设计，既保证转动过程无卡滞，又能控制径向窜动量在常规机械传动允许的公差范围内。

　　结构的运动逻辑完全遵循铰链四杆机构的传动特性，两个连架杆分别与基座、活动连杆铰接，活动端可根据实际使用需求加装执行端配件，比如推块、吸盘安装座、翻盖卡扣等，无需对主体结构做二次改造。从安装边界来看，基座平板的厚度适配常规M3-M5规格的螺栓沉头深度，连杆组件在最大摆角状态下不会超出基座平板的边缘投影范围，不会与周边安装的其他零部件产生运动干涉，设计时特意将铰接点的转轴做了等长处理，保证两侧连杆的运动同步性，避免长期运行后出现单侧受力偏载导致的转轴磨损问题。不同于复杂的多连杆传动结构，这套四杆链式结构的零件数量少，铰接点无多余的冗余设计，日常维护时仅需定期在转动副位置加注润滑脂即可，适合在对传动可靠性要求高、维护频次低的工位使用。

　　在做运动仿真验证时，可直接通过给主动连架杆施加定转速驱动，观测活动端的运动轨迹是否匹配工位需求，也可通过调整连杆的长度参数，适配不同摆角、不同行程的传动需求，基座上的多余安装孔也预留了后续加装传感器、限位块的位置，方便做功能拓展。
