卧式小型空气压缩储气罐体结构设计

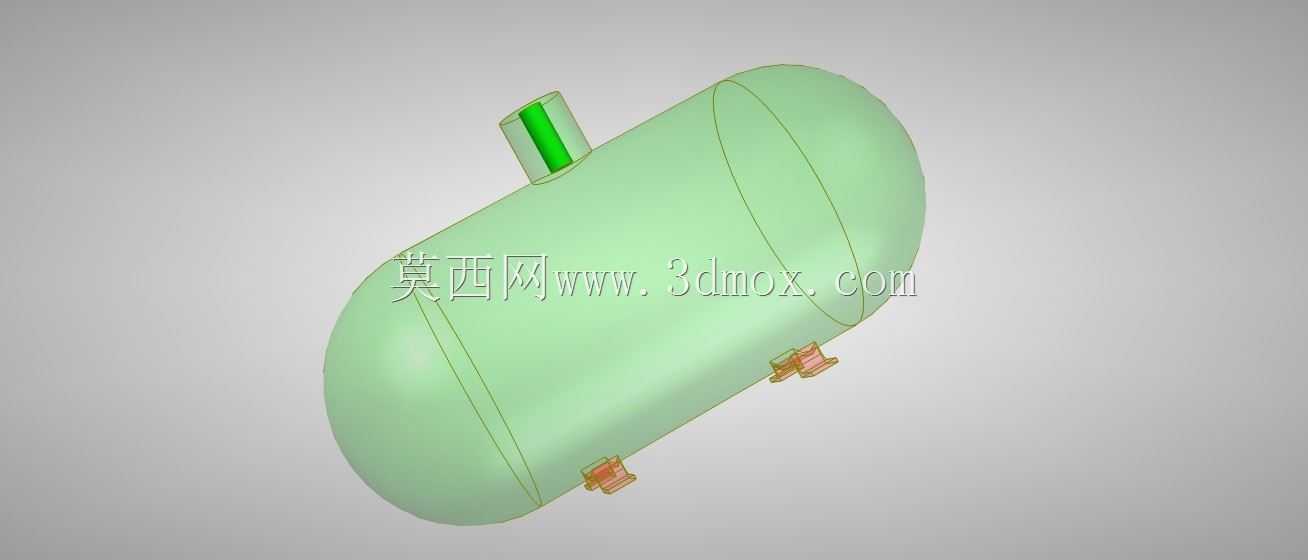

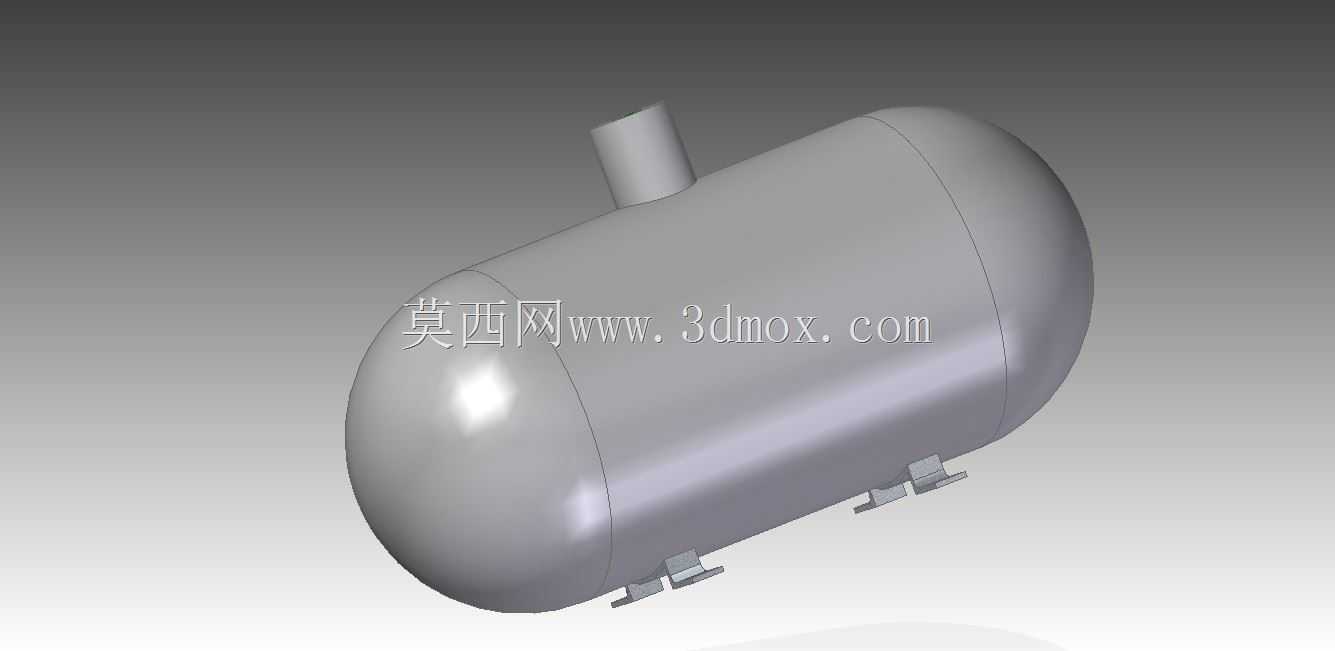

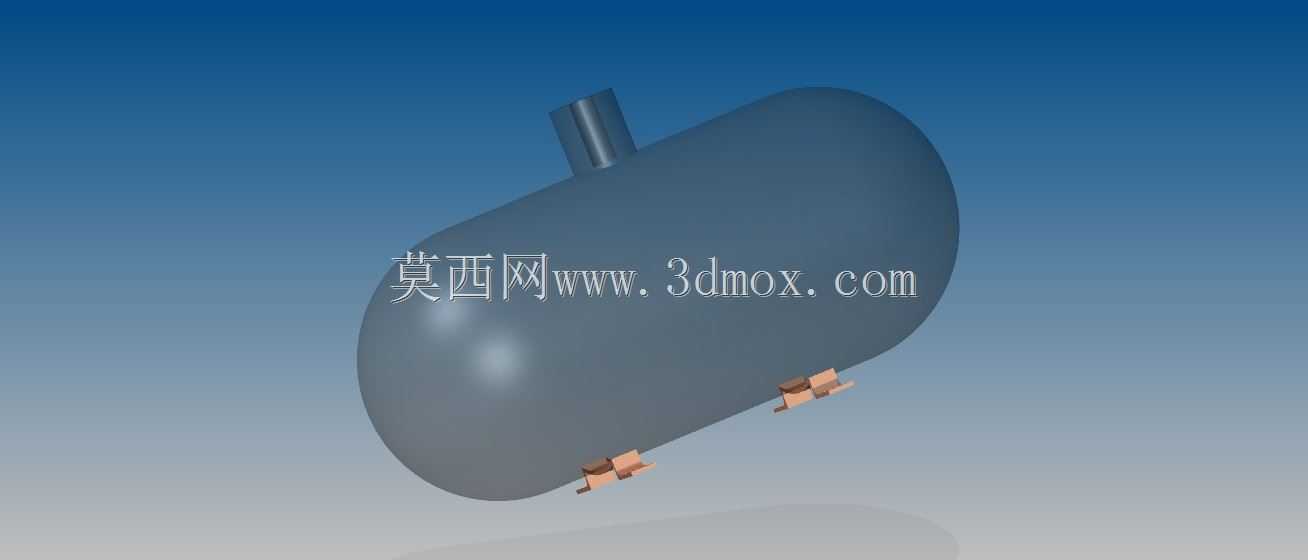

　　在气动系统的现场布局中，这类卧式空气压缩储罐是平衡气源压力波动、储备压缩空气容量的核心配套部件，常见于小型加工车间气动工具供气管网、自行车维修工位气动辅件供气、小型自动化产线气动执行元件的气源缓冲环节，区别于大型立式工业储气罐，这款小容积卧式罐更适配安装空间局促、用气量波动不大的末端供气场景。从结构设计逻辑来看，罐体采用标准椭圆封头与圆柱形筒身焊接成型，这种结构能在给定壁厚下最大化承压能力，同时避免直角结构带来的应力集中问题，筒身顶部预留的径向接口用于对接进气或出气管道，接口处做了加厚凸台设计，方便后续焊接法兰或者螺纹接头时保证密封强度，不会因为管壁过薄导致焊接变形或者螺纹滑牙。罐体底部的两个鞍式支座是安装定位的核心结构，

　　设计时特意将支座的安装面做了平面度处理，两个支座的中心距需要匹配现场安装支架的孔位，安装时要保证罐体轴线水平，避免长期承压后支座受力不均导致焊缝开裂。设计过程中需要先根据额定工作压力计算筒身壁厚，再结合容积要求确定筒身长度与封头尺寸，同时要校核支座处的局部应力，因为罐体充压后自重加上内部压缩空气的重量会全部作用在两个支座位置，支座与筒身的焊接处需要做连续角焊缝，必要时可以在支座上方加焊垫板分散应力。实际使用中，这类储罐可以缓冲空压机启停带来的压力脉冲，避免气动工具因为气压不稳出现出力波动，同时可以沉淀压缩空气中夹带的部分冷凝水，减少后续气源处理元件的负担，在小型自行车维修工位，这类储罐可以配合小型空压机给轮胎充气、

　　气动扳手提供稳定气源，不用让空压机频繁启停加载。外形尺寸上，小容积的设计让整体长度控制在适配桌面或小型支架安装的范围，罐体直径不会过大，顶部接口的高度也预留了足够的管道安装操作空间，不会因为接口离墙面或其他设备太近导致扳手无法操作，安装时需要在支座与安装架之间加装减震垫，减少空压机运行时的振动传递到罐体，避免长期振动导致管道接头松动漏气。
