SolidEdge扫掠切口结构件设计

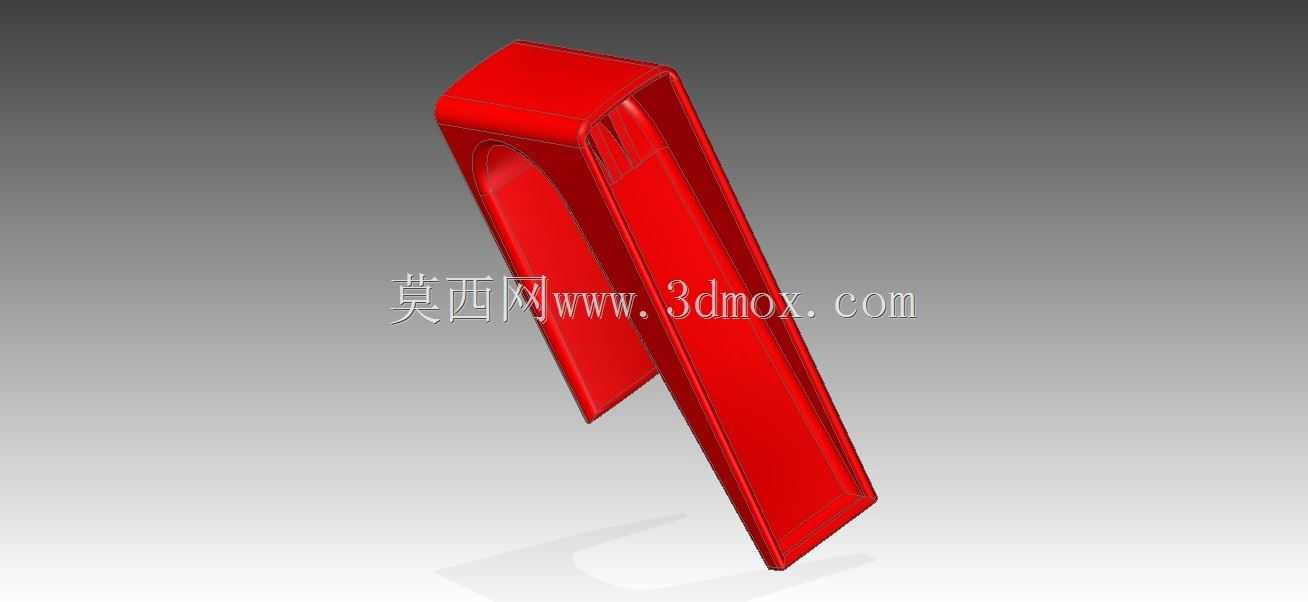

　　在日常的机械结构设计与加工场景中，这类扫掠切口结构常出现在需要实现定向让位、轨迹切削配合的工装与零部件对接位置，区别于常规的直切、铣削缺口，扫掠成型的切口能够沿着预设的空间轨迹完成材料去除，适配非直线方向的装配避让需求，在钣金折弯件、型材加工件的配套结构中应用十分广泛。从结构特性来看，该零件整体为长条形带弯折的一体化结构，主体采用等壁厚的实体设计，弯折处做了圆弧过渡处理，避免应力集中导致的结构开裂，切口部分沿着零件的长度方向延伸，侧壁保持均匀的壁厚差，能够在与对应配合件装配时，实现沿扫掠轨迹方向的滑动导向，同时限制其余自由度的窜动，在一些需要定向滑移、轨迹让位的机构中，这类结构能够替代多零件拼接的导向组件，减少装配环节的累计误差。

　　设计这类结构时，首先要明确配合件的运动轨迹，将扫掠路径的曲率、走向与配合件的运动行程完全匹配，切口的宽度公差需要根据配合间隙要求设定，通常在滑动配合场景下预留0.1-0.3mm的间隙，避免运动卡滞；弯折区域的圆角半径需要大于材料壁厚的1.5倍，防止冲压或注塑成型时出现材料填充不足、应力集中断裂的问题。从安装边界来看，该零件的安装基准面设置在弯折段的外侧平面，可通过螺栓粘接或者卡扣的方式固定在设备基座上，整体长度方向的安装空间需要预留出比零件自身长度长10%左右的余量，方便装配时的位置调整，切口的开口方向需要正对配合件的运动切入方向，避免装配时出现对位偏差。在实际加工环节，这类结构如果采用金属板材加工，

　　可通过折弯配合线切割扫掠轨迹的方式成型，如果采用塑料材质则可通过注塑模具一次成型，扫掠面的表面粗糙度需要控制在Ra3.2以内，减少配合运动时的摩擦阻力，长期使用过程中也不容易出现积屑、磨损卡滞的问题。很多设计人员在做这类扫掠结构时，容易忽略扫掠路径与零件主体的壁厚一致性，导致局部位置壁厚过薄出现强度不足，或者壁厚过厚产生成型缩痕，在建模阶段就需要沿着扫掠路径逐段检查壁厚偏差，确保整个结构的强度均匀，同时在切口的起止位置做微小的倒角处理，避免装配时锐边刮伤配合件表面，也能去除加工残留的毛刺。
