发动机分体式连杆结构三维造型

项目分类:3D模型 发布时间:2021-08-01 ID:216375
  • 发动机分体式连杆结构三维造型
  • 发动机分体式连杆结构三维造型
  • 发动机分体式连杆结构三维造型
  • 发动机分体式连杆结构三维造型
  • 发动机分体式连杆结构三维造型

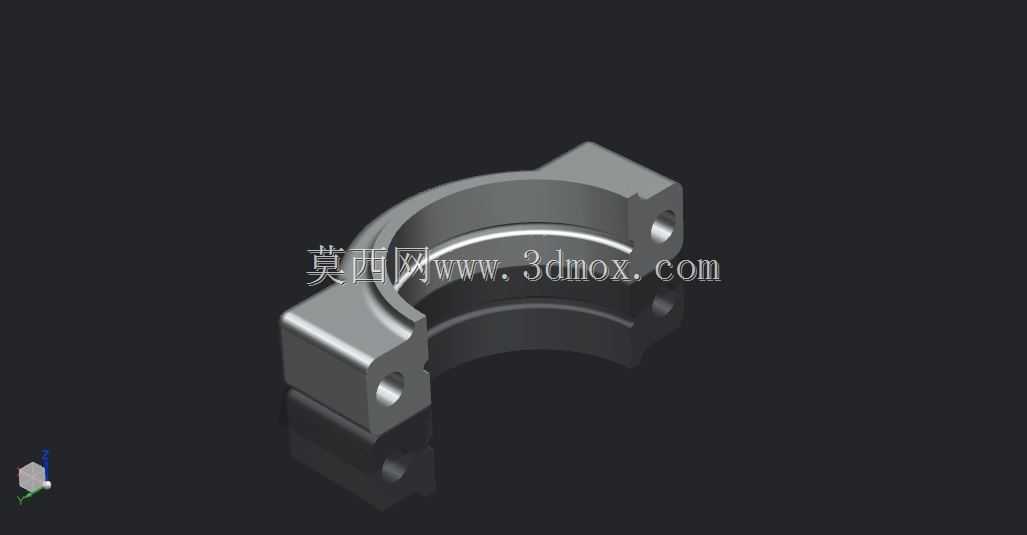

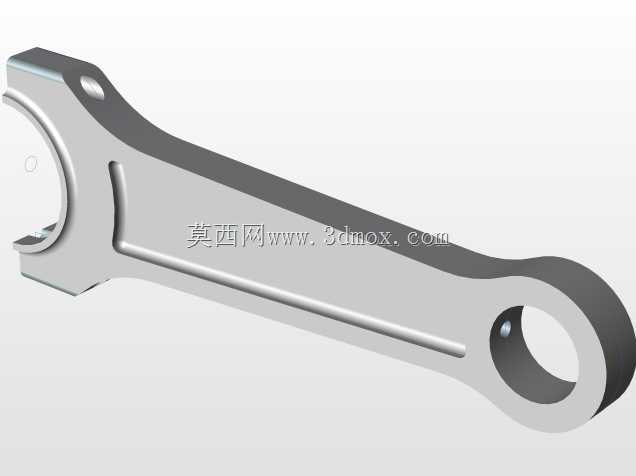

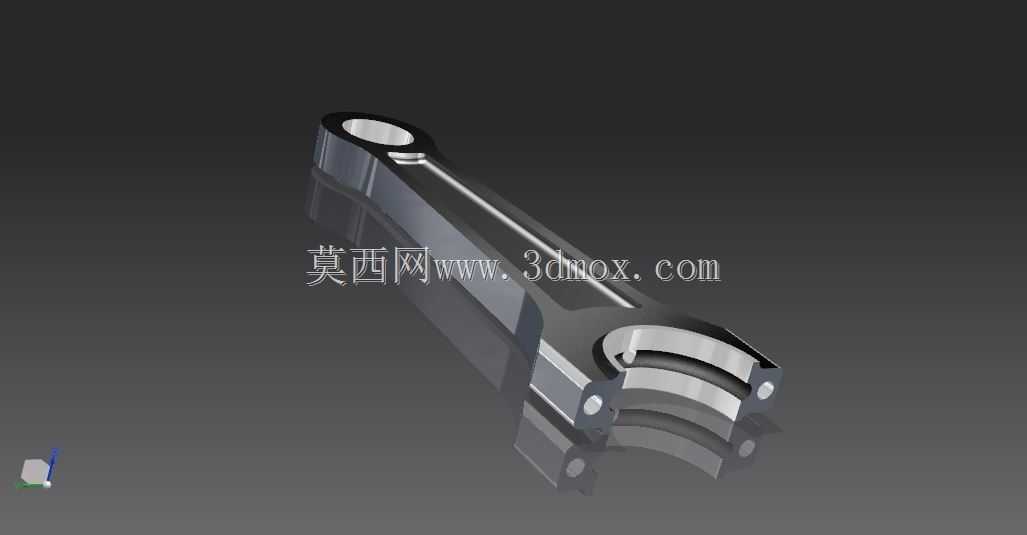

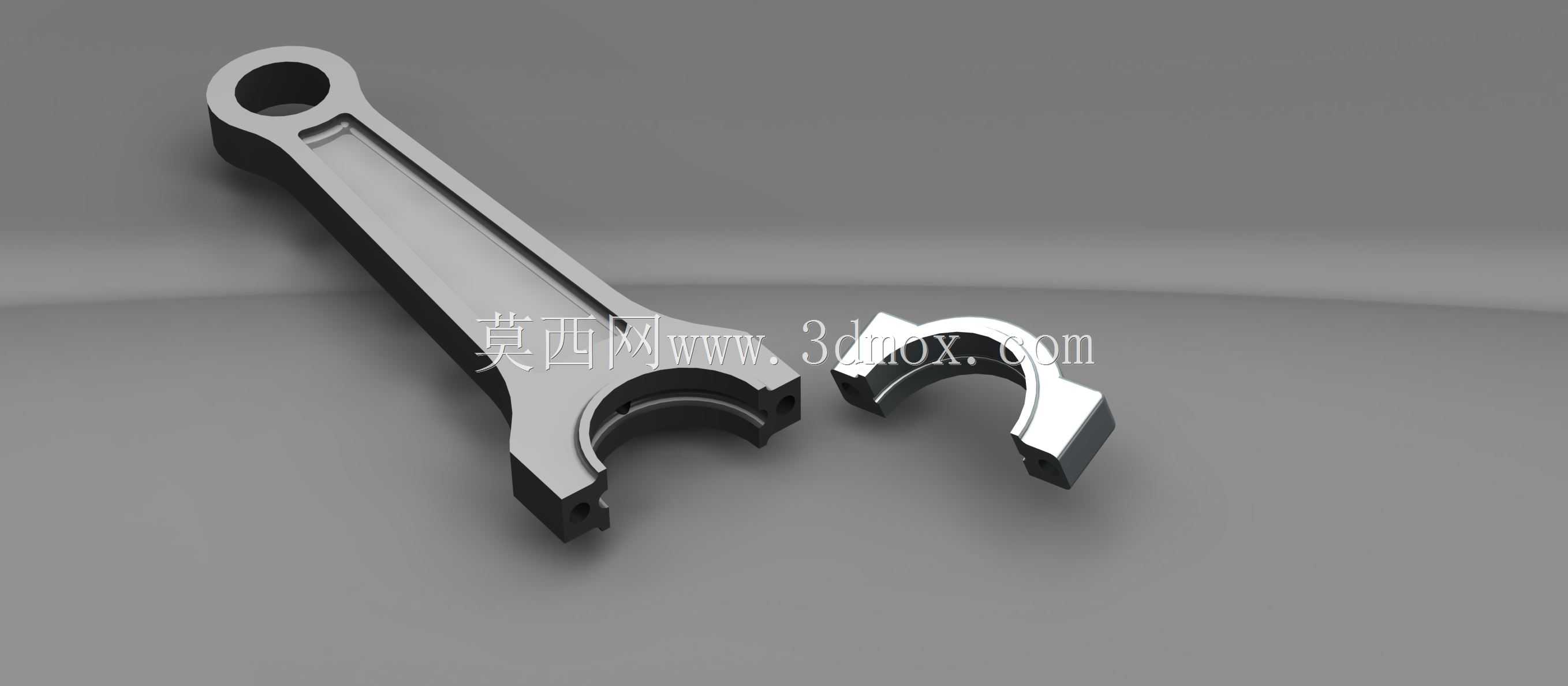

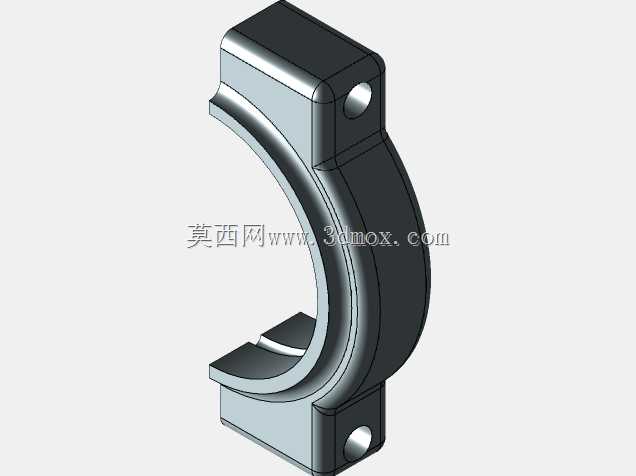

这款连杆是内燃机曲柄连杆机构的核心受力构件,主要应用于往复式活塞发动机的动力传递场景,覆盖车用汽油机、柴油机以及通用小型动力设备的发动机装配环节,是连接活塞组件与曲轴的关键传动零件。在发动机实际运行过程中,连杆需要承接活塞做功行程传递来的爆发压力,将活塞的上下往复直线运动转化为曲轴的旋转运动,同时还要承受往复惯性力、旋转离心力以及交变冲击载荷的复合作用,其结构设计的合理性直接决定了发动机的运行可靠性、动力输出效率与服役寿命。从功能特性来看,该连杆采用分体式杆身与连杆盖组合结构,大头端采用剖分式设计,能够适配曲轴曲柄销的安装需求,通过螺栓紧固实现连杆盖与杆身的精准定位,保证大头轴孔的圆度与配合精度,避免运行过程中出现轴瓦偏磨、连接松动等问题;小头端设计为整圆通孔结构,用于安装活塞销,实现与活塞组件的铰接,孔位内部预留了衬套安装空间,可通过压装耐磨衬套降低活塞销的磨损速率,提升构件的维护便利性。在设计思路上,杆身采用工字形截面构型,在保证整体结构强度与刚度的前提下,尽可能降低构件自身重量,减小往复运动产生的惯性载荷,降低曲轴的运转负荷;杆身与大小头的过渡区域采用大圆弧平滑过渡设计,有效分散应力集中点,避免交变载荷作用下出现疲劳断裂风险;连杆盖与杆身的结合面采用精准的定位结构设计,保证装配后大头孔的形位公差符合设计要求,确保轴瓦安装后配合间隙处于合理区间,保障润滑油脂能够形成稳定的油膜,降低摩擦损耗。从安装边界来看,该连杆的小头孔径适配常规直径的活塞销,大头孔直径匹配对应排量发动机的曲柄销尺寸,杆身长度符合发动机的压缩比与冲程设计要求,安装时需严格控制连杆螺栓的拧紧力矩,保证连杆盖与杆身的结合面紧密贴合,同时要确认连杆的轴向安装间隙符合装配规范,避免运行过程中出现卡滞、偏磨等问题;外形轮廓经过优化设计,能够避开发动机缸体内部的加强筋、冷却水道等结构,保证曲轴运转过程中连杆不会与缸体、油底壳等周边构件发生运动干涉,适配对应型号发动机的内部装配空间。
