法兰式联轴器结构设计

这款法兰式联轴器是机械传动系统中常用的刚性联接部件，主要应用于各类工业传动场景，涵盖泵类设备、输送机械、中小型机床、风机等需要实现两轴同轴传动的设备中，核心作用是在主动轴与从动轴之间传递旋转扭矩，同时补偿两轴安装过程中产生的微小径向、角向偏差，保障传动过程的稳定性与可靠性，避免轴系因安装不对中产生额外的交变载荷，延长整套传动部件的使用寿命。

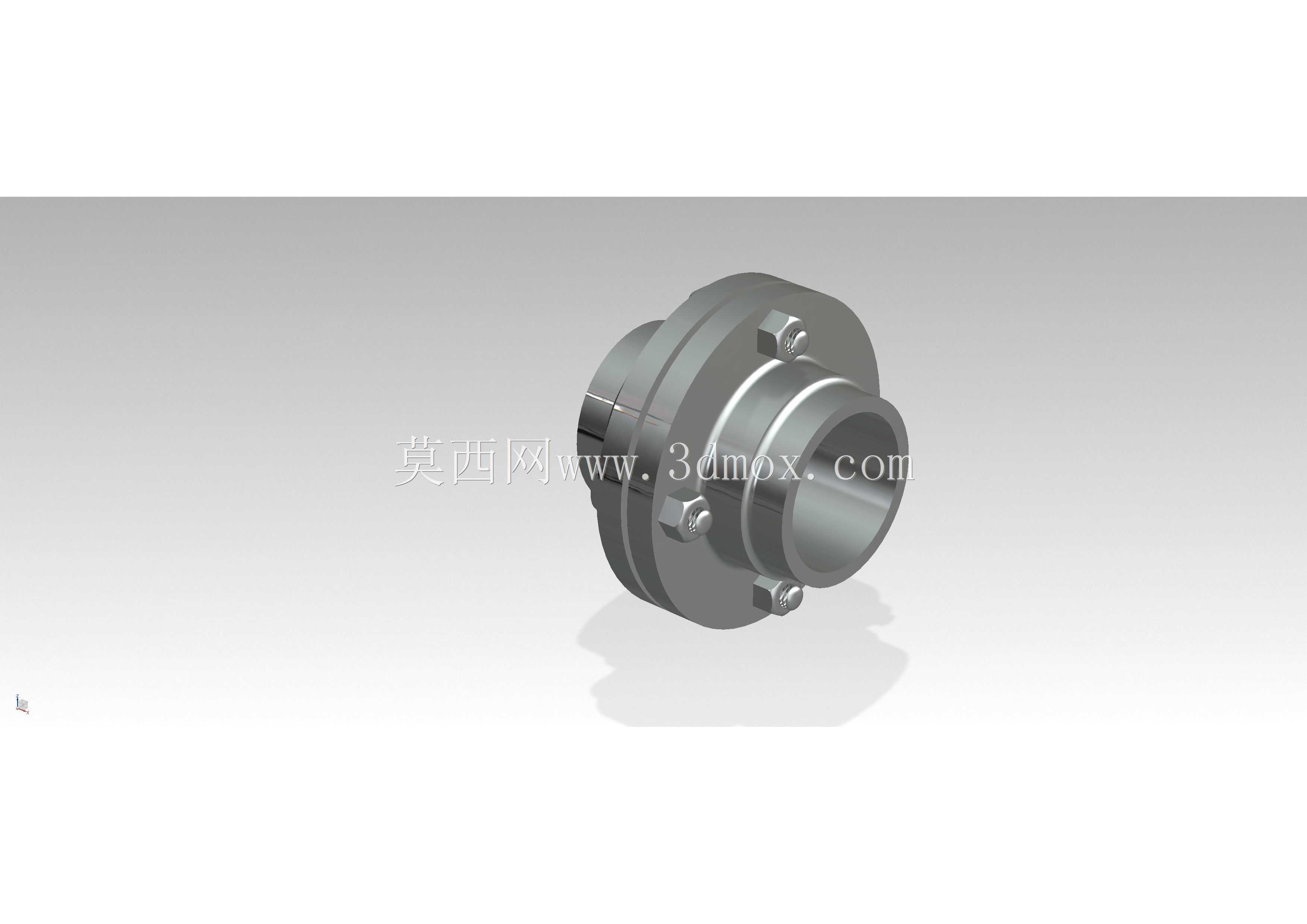

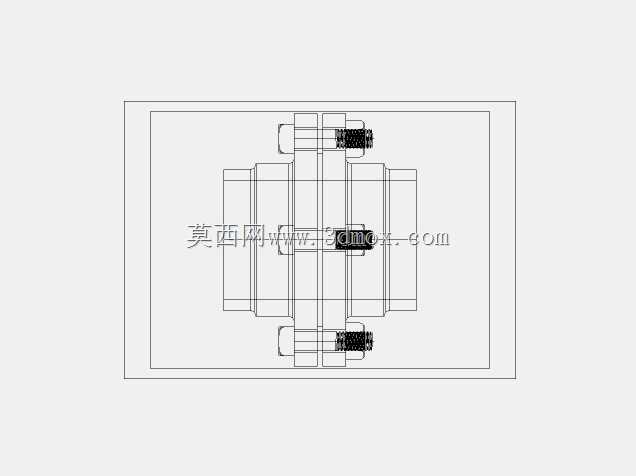

从功能特性来看，该联轴器采用分体式法兰对接结构，两个带毂的法兰盘分别通过键连接固定在两根待联接的轴端，法兰盘对接面采用止口定位结构，能够快速实现两轴的同轴度找正，降低现场安装的调试难度；法兰周向均匀布置的锁紧螺栓，在拧紧后可提供足够的压紧力，让两个法兰盘端面紧密贴合，依靠接触面的摩擦力与螺栓的抗剪切能力共同传递扭矩，可适配中等载荷、转速平稳的传动工况，相比弹性联轴器，刚性法兰联轴器具备更高的传动精度，无传动滞后，适合对转速同步性有一定要求的传动场景。

在设计思路上，这款联轴器优先兼顾了结构强度与装拆便捷性，法兰毂部分的内孔按照标准轴径系列设计，可适配常用的公称直径轴件，键槽尺寸符合通用传动件的配合标准，无需额外定制加工即可与常规输出轴匹配；法兰盘的外缘做了倒角处理，既去除了加工锐边避免安装划伤，也降低了高速旋转时的风阻与动平衡干扰；螺栓采用内六角沉头设计，螺栓头完全沉入法兰盘面的沉孔内，旋转过程中不会产生突出的搅流结构，提升运行安全性。

从安装边界来看，该联轴器的轴向总长度适配常规轴端的伸入长度要求，法兰外径尺寸控制在合理范围内，不会占用过多的径向安装空间，安装时仅需要保证两轴的轴向预留间隙符合设计值，将两个法兰的止口完全嵌合后对角均匀拧紧螺栓即可完成装配，后期维护时仅需要拆开连接螺栓就能实现两轴的分离，无需挪动两端的主从动设备，大幅降低检修的工作量。整体结构没有易损的弹性元件，日常维护仅需要定期检查螺栓的锁紧力矩，即可长期稳定运行，能够适应多粉尘、常温的常规工业车间环境，传动效率高，使用寿命长。
