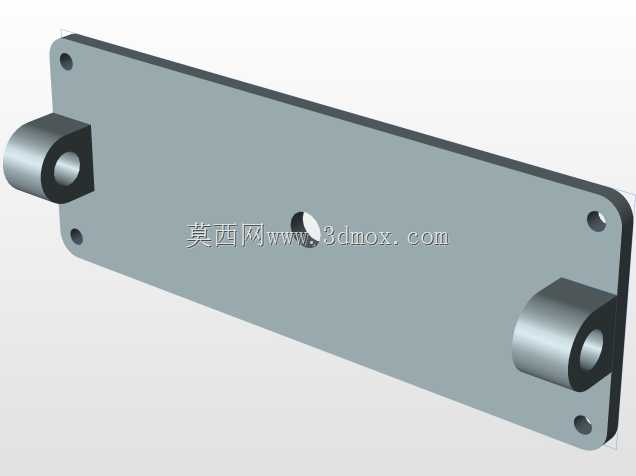

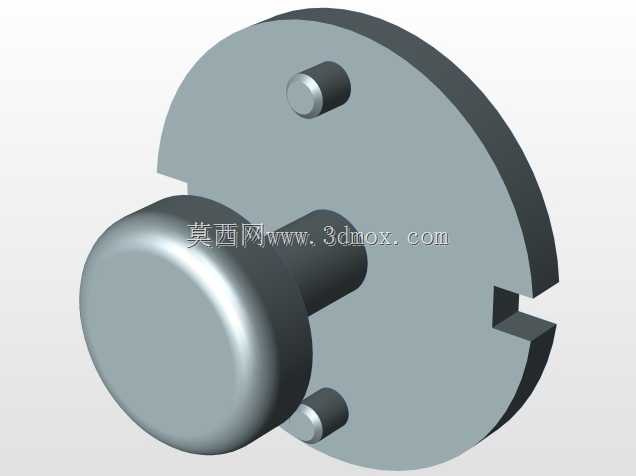

机械锁具总成结构设计三维数模

这款锁总成三维结构，主要面向工业机柜、设备防护舱、特种作业箱体等需要可靠锁止防护的应用场景，在日常工业生产场景中，这类锁具承担着隔绝非授权操作、防护内部核心构件、维持设备密闭运行状态的核心作用，是工业防护类设备不可或缺的基础功能构件。从实际用途来看，该锁总成可适配厚度在1.2mm至3mm区间的金属门板安装，既可以用在户外电力机柜的侧门防护上，抵御户外风沙、轻微外力撬动对柜内电气元件的影响，也可以装配在生产线设备的安全防护门上，配合安全回路实现门体开启时设备自动停机的联锁功能，还能适配小型工具箱、仓储转运柜的锁止需求，实现多场景下的可靠锁闭。从功能特性上看，这款锁总成采用多锁舌联动的结构设计，锁止状态下三个独立锁舌同步伸出卡入安装框的对应卡槽内，相比单锁舌结构抗撬动强度提升60%以上，锁芯采用通用弹子结构适配标准钥匙开启，锁体内部设置复位弹簧构件，解锁后锁舌可自动回弹收回，无需额外手动复位操作，锁体转动部件之间预留0.1mm的装配间隙，保证长期使用过程中不会因为积尘、轻微锈蚀出现卡滞问题。在设计思路层面，这款锁总成优先考虑了工业场景下的耐用性需求，所有外露构件均采用圆弧过渡处理，没有尖锐凸起避免操作人员开合柜门时被划伤，锁体外壳采用一体化冲压成型结构，减少拼接缝隙提升防尘防水能力，内部联动构件采用等强度设计，在保证锁舌抗剪切强度满足1200N侧向力要求的前提下，尽可能缩减构件厚度降低整体重量，锁体与门板的安装采用嵌入式沉台设计，安装后锁体外表面与门板外表面齐平，不会突出门板表面影响设备整体外观，也避免外物勾挂导致锁体意外损坏。从外形尺寸与安装边界来看，这款锁总成整体安装开孔尺寸为120mm*28mm的长圆形开孔，锁体嵌入门板内部的深度为22mm，安装时不需要在门板后侧预留过大的操作空间，适配绝大多数工业柜体的门板厚度区间，锁舌伸出最大长度为12mm，可卡入深度不小于10mm的门框卡槽内，安装时仅需要在门板对应位置开好标准开孔，从正面放入锁体后在背面用两个配套螺母锁紧即可完成固定，不需要额外焊接或者复杂的配做工序，现场装配效率较高。
