Cam-LokE1016型凸轮锁紧电连接插头结构

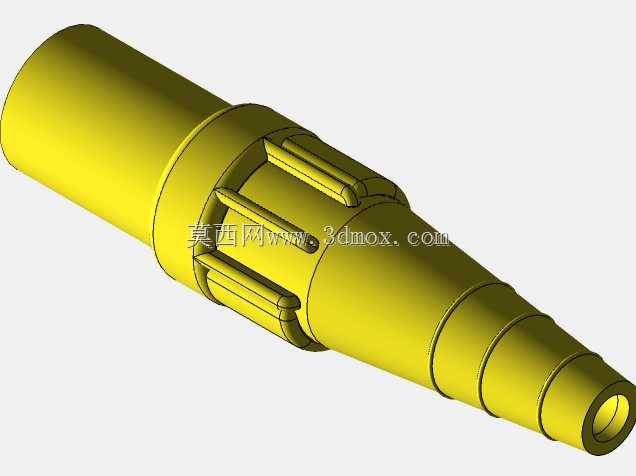

　　这款Cam-Lok系列的电连接插头，主要面向临时供电、舞台灯光配电、工业设备临时接驳、发电机组输出端接线这类需要频繁插拔、大电流通断的应用场景，在户外施工、展会布展、应急保电这类作业环境里，这类插头的锁紧结构能避免线缆拉扯导致的接触不良、意外脱开问题，相比普通无锁紧的插塞，在有振动、线缆拖拽风险的工况下可靠性提升十分明显。从结构设计来看，整体采用锥度渐变的外形，插合端做了阶梯式锥面导向，对接时不需要完全目视对准就能顺着锥面滑入配合位，尾部的多级阶梯锥台是用来适配不同线径的线缆护套，压接完成后套上热缩管或者橡胶护套就能和尾部锥面紧密贴合，既可以防止线缆弯折处出现应力集中导致线芯断裂，也能阻挡粉尘、水汽从尾部进线位置渗入插体内部。

　　中部的凸轮锁紧结构是整个产品的核心功能区，三个均匀分布的弹性卡爪在插合到位后，会通过内部凸轮结构的转动向外撑开，卡紧配套插座内壁的环形卡槽，此时哪怕施加远大于常规线缆拖拽的拉力，插头也不会从插座中脱出，需要拆卸时只要反向转动插头尾部的解锁套，卡爪就会向内收回，解除锁紧状态后可以轻松拔出，整个插拔锁紧过程不需要额外工具，徒手就能完成操作，十分适合需要快速拆装的临时供电场景。建模过程中需要重点关注几个配合边界：首先是插合端的配合公差，插针与插座 jack 的配合间隙需要控制在合理范围，既要保证插拔顺畅无卡滞，又要保证足够的接触面积降低接触电阻，避免大电流工况下出现接头发热的问题；其次是中部卡爪的弹性变形量，卡爪的壁厚、

　　开槽长度需要匹配常用工程塑料的弹性模量，保证锁紧时卡爪的变形在材料弹性极限以内，不会因为反复插拔出现塑性变形导致锁紧力下降；尾部的进线锥台尺寸需要对应常规橡套电缆的外径范围，每一级台阶的直径差控制在2mm左右，适配从16平方到25平方的多股铜芯线缆，压接部位的内孔需要预留线芯压接后的变形空间，内壁做滚花处理增加压接后的摩擦力，防止大电流负载下线缆因为发热收缩出现松脱。外形上整体没有尖锐棱角，所有过渡位置都做了R角处理，一方面是注塑生产时便于塑料熔体填充模腔，减少应力集中导致的零件开裂，另一方面日常使用时也不会划伤操作人员的手部，外表面的防滑筋位置刚好对应人手握持操作的区域，转动锁紧时不需要太大的握力就能达到足够的锁紧力矩。

　　这类电连接器在设计时还需要考虑绝缘性能，插体内部的绝缘隔层需要将带电插芯与外部金属锁紧件完全隔离，爬电距离满足低压电器的相关安全标准，哪怕在潮湿环境下使用也不会出现击穿、漏电的问题。在设备选型配套时，需要注意该款插头的安装边界，插合后整体伸出插座端面的长度需要提前在配电设备面板预留足够的操作空间，尾部线缆的弯曲半径不能小于线缆外径的6倍，避免长期弯折导致绝缘层破损。建模时所有的配合面都做了拔模斜度处理，适配注塑模具的开模方向，不需要额外做侧抽芯结构就能完成零件生产，有效降低了零件的量产成本，卡爪部位的开槽宽度预留了模具镶件的强度空间，避免量产时模具镶件因为反复受力出现断裂。
