Cam-LokE1016快接式电连接器结构设计

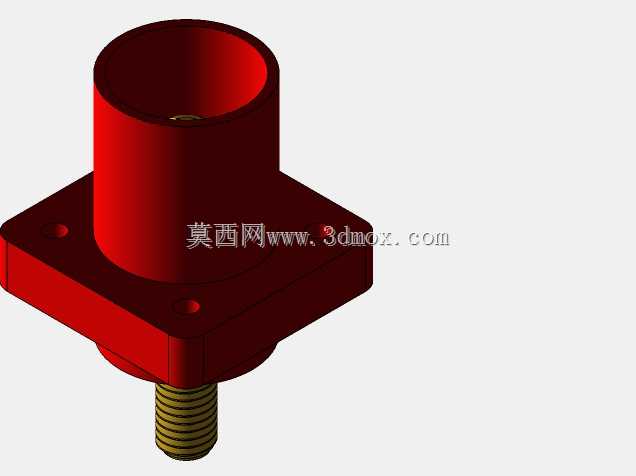

　　在工业配电、移动发电车接驳、大型舞台临时供电、焊机集群接线这类需要频繁拆装大电流回路的场景里，快接式电连接器的可靠性直接决定了整套供电链路的稳定性，Cam-Lok系列的单极大电流连接器正是这类场景里的常用选型，本次呈现的E1016规格产品，就是针对150A-200A载流区间设计的面板安装型接插件。从实际使用的角度看，这类连接器最核心的需求是三个：足够的接触面积降低大电流下的温升、可靠的绝缘防护避免带电裸露、便捷的拆装效率满足临时接线的快装需求，设计过程中也是围绕这三个核心需求逐层展开结构排布。先看安装边界部分，这款连接器采用方形法兰盘作为面板安装基准，法兰四个角预留沉头安装孔，适配M4规格的紧固件，安装时可以直接在设备面板、配电箱壳体上开出对应尺寸的方孔或者圆孔，将连接器主体从面板外侧穿入后，从内侧用螺母锁紧或者直接通过法兰孔打螺丝固定，法兰盘和绝缘主体是一体化注塑成型的，安装后法兰面和面板之间可以加装橡胶密封垫，满足户外使用时的防泼溅需求，不会因为面板缝隙进水引发绝缘故障。绝缘主体采用的是红色酚醛树脂材质，也就是常说的电木，这种材料的优势是耐高温、抗电弧、机械强度足够，大电流接插件如果用普通工程塑料，长期在温升环境下容易出现形变，电木材质的热变形温度超过120摄氏度，即使接触件因为过载出现短时升温，也不会出现基座融化、触点移位的问题。主体上部是圆筒形的插孔腔体，内壁做了导向锥面，对应的公头插针插入时不需要精准对位，顺着锥面就能滑入接触腔，

　　腔体内部的接触件采用铜质镀锡的冠簧结构，插针插入后冠簧的多个接触片会均匀抱紧插针表面，相比普通的片式接触，这种结构的接触电阻更低，抗振动能力更强，设备移动过程中出现颠簸也不会出现接触不良打火花的问题。下部的接线端采用外螺纹铜柱结构，接线时不需要把线缆焊在连接器上，只需要把压好线鼻的线缆套在螺纹柱上，用配套的防松螺母锁紧即可，相比焊接式的接线结构，这种螺纹锁紧的方式现场接线效率更高，后期维护更换线缆也不需要专用工具，普通扳手就能完成拆装，而且螺纹柱的直径是按照对应载流量的线缆线径设计的，不会出现接线端和线鼻不匹配的问题。设计过程中特意做了防呆结构吗？其实单极连接器本身没有极性防呆，但不同电压等级的连接器会用不同颜色的绝缘基座区分，这款红色基座通常对应交流单相火线或者直流正极，和黑色、蓝色、绿色的其他规格连接器不能混插，从结构上避免不同电压回路误插的风险。另外在绝缘主体和法兰的衔接位置做了加强筋结构，因为现场接线拧螺母的时候如果用力过大，很容易把绝缘基座拧裂，加强筋可以提升基座的抗扭强度，即使安装时施加较大的锁紧力，也不会出现基座开裂的问题。接触件和绝缘基座之间采用过盈压装的方式固定，压装后在基座内部做了限位台阶，接触件受到插拔力的时候不会向后移位，避免长期插拔后接触件松动导致的接触不良。从实际选型的角度看，这款连接器的安装开孔尺寸、插针配合尺寸都是按照行业通用的Cam-Lok标准做的，可以和同规格的其他品牌公头、母座完全互换，不需要担心兼容性问题，

　　不管是用在临时配电箱的面板输出，还是用在发电车的输出端面板，都能直接替换原有同规格产品，不需要重新改面板开孔。另外在接触件的表面处理上，采用的是镀锡工艺，相比镀银工艺成本更低，而且抗氧化能力足够，工业环境下使用不会因为铜件氧化导致接触电阻升高，日常维护只需要定期检查插孔内是否有积灰、氧化层，用无水酒精擦拭就能恢复接触性能，不需要特殊的维护工序。很多刚接触这类接插件的工程师容易忽略绝缘距离的问题，这款连接器的法兰盘到接线端的爬电距离是按照低压电器的绝缘标准设计的，即使在潮湿、多粉尘的环境下，也不会出现沿绝缘表面爬电的问题，接线完成后接线端可以配套绝缘护套，进一步提升防护等级，避免人手误碰带电部分。在三维建模的过程中，这类产品的建模难点主要在冠簧接触件的曲面构建，还有绝缘基座上的拔模斜度处理，因为电木件是压制成型的，所有的侧壁都需要做1-2度的拔模斜度，如果建模时忽略拔模角度，后期开模的时候会出现脱模困难的问题，另外法兰上的沉头孔深度需要和标准沉头螺丝的尺寸匹配，不能出现螺丝锁完后突出法兰面或者沉头过深导致锁紧力不足的问题。还有下部螺纹柱的螺纹规格是标准粗牙螺纹，建模时需要按照公制螺纹的标准牙型绘制，不能随意设定螺距，否则后期加工出来的螺纹柱和标准螺母无法配合。从应用场景的适配性来说，这款连接器除了常规的工业配电场景，也可以用在电焊机的输出端接线、大型UPS设备的电池组接驳、应急电源车的输出接口，因为是单极结构，

　　可以根据实际的载流需求选择对应数量的连接器组合成多极回路，灵活性比一体化的多极连接器更高，某一极出现故障时只需要更换对应的单极连接器，不需要整套更换，维护成本更低。另外在抗振动性能上，因为接触件是冠簧抱紧结构，相比螺丝锁紧的接线端子，在移动设备上使用时抗振动能力更强，不会因为长期振动出现接线松动的问题，这也是很多移动供电设备优先选这类快接连接器的原因。建模时还需要注意安装后的间隙预留，连接器插入公头后，公头和母座的绝缘套筒之间会有重叠的防护段，建模时要预留出这个重叠段的长度，不能出现插合后绝缘层之间有缝隙露出带电体的问题，同时插合后的锁紧结构是靠凸轮锁紧，也就是Cam-Lok名字里的Cam结构，公头插入后旋转一定角度就会被内部的凸轮结构卡紧，不会因为拉扯线缆导致公头脱出，建模时需要把凸轮卡槽的位置和角度做准确，保证公头旋转后能可靠锁紧，同时解锁时只需要反向旋转就能拔出，操作力度适中，不会出现锁死拔不出来或者太松容易脱出的问题。
