安费诺法兰安装多针电气连接器结构

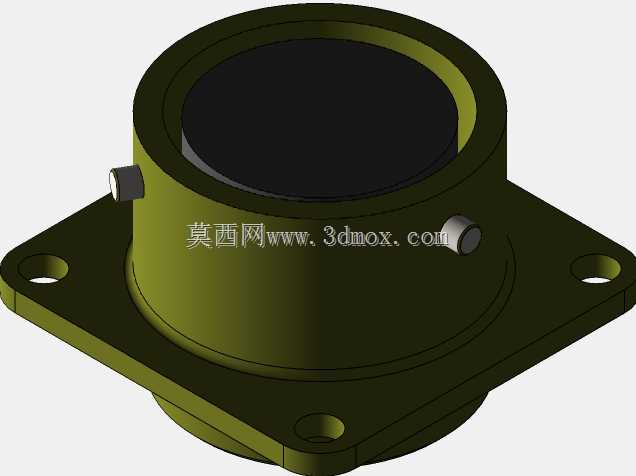

　　在工业电气布线、设备信号传输场景里，这类法兰基座式多针连接器的应用覆盖了从车间固定式控制柜到户外重型设备舱体的各类走线需求，核心作用是实现多回路电气信号、小功率动力线路的快速对接与可靠分断，避免散线直接接驳带来的松动、防护失效、错接风险。从结构设计逻辑来看，这款连接器采用方形法兰作为安装基准面，法兰四角预留通孔安装位，适配M规格的紧固螺钉，安装时可直接贴合设备舱壁、面板预留的开孔位，通过螺钉锁紧后，基座部分的筒身穿过开孔，对接端朝向舱外或对接侧，接线端位于舱内，这种安装方式能保证连接器与安装面的贴合密封性，配合基座与安装面之间加装的密封胶圈，可满足户外设备、工业现场的防尘防泼溅要求，避免水汽、粉尘沿安装缝隙进入设备内部。

　　主体筒身采用圆柱形腔体结构，腔体内部预留多针插针的安装空间，插针排布遵循安费诺标准PT系列的针位定义，不同针位对应不同的信号或动力回路，相邻插针之间设置绝缘隔筋，避免高压差回路之间的爬电距离不足引发的击穿风险，筒身侧壁设置的两个侧向定位销，主要作用是在对接插头插入时起到导向与防呆作用，只有插头对应位置的卡槽对准定位销，才能顺利完成插接，从结构上杜绝了错插、斜插导致的插针弯折、接触不良问题，同时插接到位后，定位销可配合插头的锁紧结构，承受设备运行过程中的振动拉扯，避免插接件在振动工况下松脱。

　　从安装边界尺寸来看，方形法兰的边长尺寸适配行业通用的14号壳体规格开孔，法兰厚度控制在合理范围，既保证安装时的结构强度，不会因螺钉锁紧力导致法兰变形，也不会过度占用舱壁两侧的空间；筒身外径与法兰开孔尺寸采用间隙配合设计，装配时可顺利穿入开孔，配合密封胶圈的压缩量实现径向密封；筒身高度根据内部插针的接线长度需求设定，保证内部焊线或压接端子后，导线弯曲半径满足线缆敷设的最小要求，不会出现导线弯折过度导致的线芯断裂、绝缘层破损问题。

　　在实际选型应用中，这类连接器常被用于工业传感器的信号接驳、设备分舱之间的信号互联、移动作业设备的电控线路对接，相比直连散线，采用这类标准化连接器的设备，在后期维护时可快速断开对应回路，无需逐根拆线标识，大幅降低现场维护的接线错误率；同时金属材质的基座壳体可实现良好的电磁屏蔽效果，当传输弱信号时，壳体与设备舱壁可靠导通后，可屏蔽外界电磁干扰对信号传输的影响，保证信号传输的稳定性。设计建模过程中，需要重点关注法兰安装孔的位置度公差，保证与面板开孔的适配性，定位销的位置与尺寸需要严格匹配对接端的卡槽尺寸，避免出现插接卡滞或间隙过大的问题，筒身内部的插针安装槽位需要保证同轴度，确保插针安装后位置准确，对接时每根插针都能与插孔可靠接触，接触电阻控制在标准要求范围内，避免大电流回路通过时出现局部过热问题。另外，基座底部的过渡圆角设计，既可以消除机加工或压铸过程中的应力集中点，提升壳体的结构强度，也能避免安装时锐角划伤操作人员或线缆绝缘层，细节处的结构处理直接影响产品的实际使用体验与寿命。
