120mm规格风扇过滤防护组件结构设计

　　在桌面PC硬件散热、工业控制柜通风、小型电子设备风冷散热的场景中，120mm规格风扇是应用覆盖面最广的标准风冷单元，而配套的过滤与防护组件，是保障风扇长期稳定运行、避免异物侵入风道的核心配套结构。这套组件的设计首先围绕标准120mm风扇的安装边界展开，整体外轮廓适配行业通用的120mm方形风扇安装孔位，安装孔间距遵循通用散热配件的标准尺寸，不需要额外改动安装面的孔位布局，就能直接适配市售绝大多数同规格轴流风扇，不管是机箱散热位替换、机柜通风口加装，还是小型设备的散热风道改造，都能直接匹配安装。

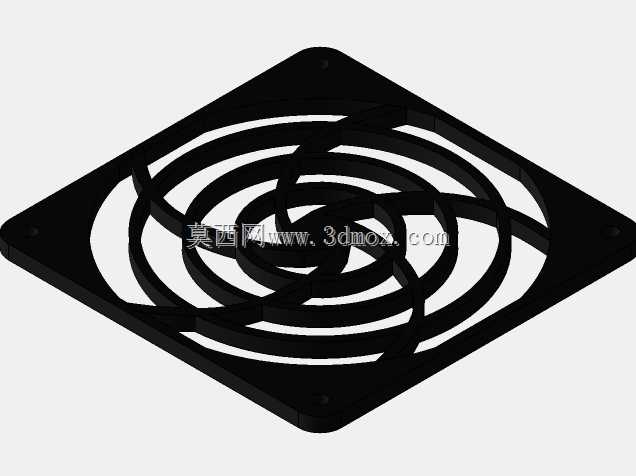

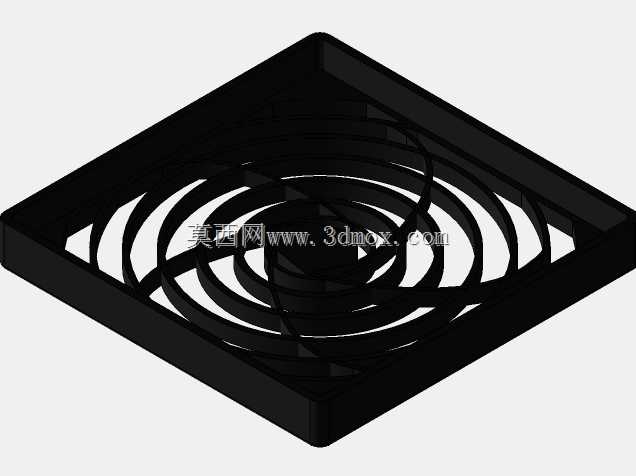

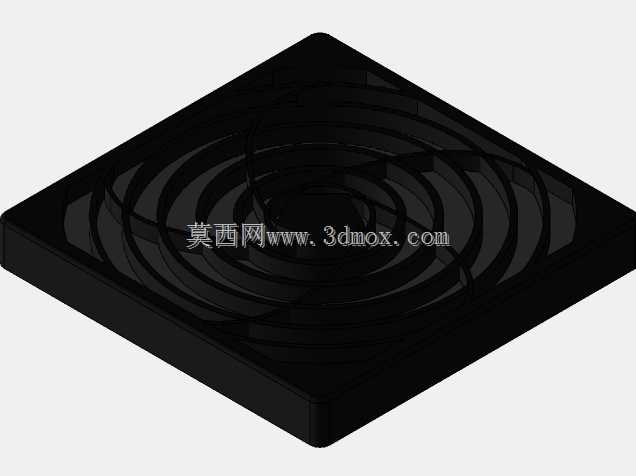

　　从功能层面来看，这套组件同时承担了物理防护与空气过滤两个核心作用。外侧的护罩部分采用同心圆式的格栅结构，格栅的筋条宽度做了优化设计，既保证足够的结构强度，避免外力触碰扇叶造成安全隐患或者扇叶损坏，又尽可能降低格栅对风道的遮挡，减少风阻带来的风量损失，避免因为加装护罩导致散热效率出现明显下降。内侧的过滤结构部分，预留了标准过滤棉的安装卡位，卡位的压边结构做了圆角过渡，既可以把过滤棉牢牢固定在护罩与风扇之间的夹层位置，不会因为风扇长期运行的振动出现过滤棉移位、漏缝的问题，也方便后期维护时快速拆卸更换过滤棉，不需要额外的固定螺丝或者粘接结构，日常清灰、换棉的操作门槛很低。

　　设计过程中，结构工程师重点平衡了防护性能与通风效率的矛盾。很多同类防护组件要么格栅过密导致风阻过大，风扇实际出风量折损严重，要么格栅间隙过大起不到防护作用，甚至容易让线材、细小杂物卷入扇叶造成故障。这套组件的格栅间隙经过反复校核，间隙尺寸控制在既可以阻挡常规尺寸的异物侵入，又不会对气流造成明显阻挡的范围，同时筋条的走向顺着风扇出风的旋向做了细微的角度调整，进一步降低气流穿过格栅时的紊流损耗，降低风噪。护罩的边框厚度做了等强度设计，安装孔位的位置做了局部加厚，避免螺丝锁紧时出现边框开裂、滑丝的问题，同时整体壁厚保持均匀，不管是采用注塑量产还是3D打印打样，都不容易出现缩痕、翘曲的成型问题。

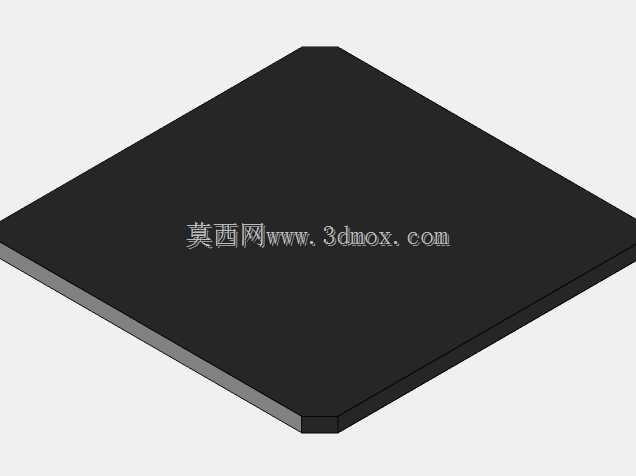

　　在安装适配性上，组件的整体厚度控制在常规安装位的预留空间范围内，不会出现加装之后机箱侧板盖不上、机柜柜门无法闭合的问题，边框的贴合面做了平面度处理，安装之后和风扇端面、安装面板之间可以紧密贴合，避免出现缝隙漏风、未经过滤的空气从缝隙旁通进入设备内部的情况。过滤层的容纳空间深度经过测算，既可以容纳常规厚度的防尘过滤棉，也可以根据使用场景的防尘需求，更换更厚的高效过滤棉，不需要改动护罩本身的结构，适配不同洁净度要求的使用场景：比如普通家用PC场景可以用薄款防尘棉降低风阻，工业粉尘较多的车间控制柜场景，可以更换厚款过滤棉提升防尘效果。

　　从实际使用的角度出发，这套组件的结构没有多余的复杂特征，所有棱边都做了倒角处理，安装和拆卸过程中不会划伤操作人员的手，也不会割伤风扇的连接线材。护罩表面的平整区域可以根据使用需求粘贴标识、标签，不会因为表面有复杂凸起导致标签无法贴平。长期使用过程中，护罩本身的ABS或者PC材质具备足够的抗老化性能，在设备运行的常规温度范围内不会出现脆化、变形的问题，格栅的结构强度可以承受常规的外力按压，不会轻易出现断裂损坏的情况。对于结构设计从业者来说，这套组件的建模逻辑也具备参考价值，所有特征都基于标准安装尺寸做参数化设计，修改对应参数就可以快速衍生出80mm、90mm、140mm等其他标准风扇规格的防护过滤组件，不需要重新搭建整体结构框架，能大幅缩短同系列产品的设计周期。在设备选型过程中，这类标准化的防护组件不需要单独开模定制，直接匹配标准风扇尺寸就可以选用，能有效降低设备的整体配件成本，同时减少后期维护的配件采购难度，不管是批量设备生产还是个人DIY改装，都具备很高的实用价值。
