回转式钻床用工件定位夹紧钻模组件

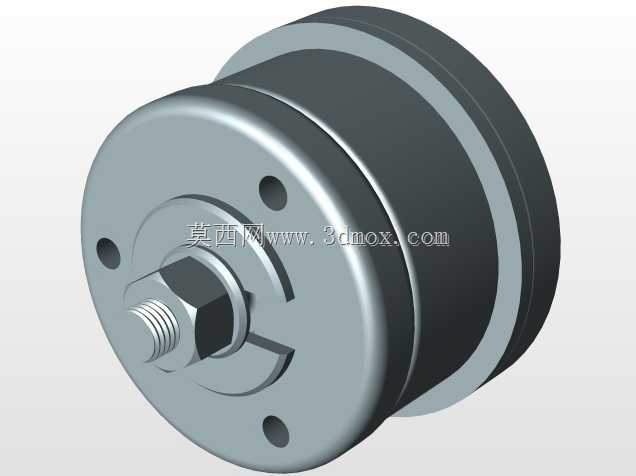

在机械加工的孔加工工序中，钻模是保障钻孔位置精度、提升加工效率的核心工装部件，这套钻模组件主要适配台式钻床、立式钻床的回转工位加工场景，多用于盘类、小型法兰类零件的径向或轴向孔加工工序，能够在批量生产中替代人工划线找正的传统操作，大幅降低孔位偏差超差的概率，同时减少装夹辅助耗时。从功能特性来看，这套组件集成了工件定位、夹紧、刀具导向三大核心功能，前端的开槽定位结构可适配带外螺纹轴段的盘类工件，通过六角锁紧螺母实现工件的快速压紧，无需额外搭配压板螺栓，装夹动作可在数秒内完成；本体上均匀分布的三个安装孔可将整个钻模固定在钻床工作台或者回转分度盘上，保证加工过程中工装无位移；侧面的钻套安装位可根据加工孔径更换对应规格的快换钻套，引导钻头准确切入工件预设位置，避免钻头入钻时发生偏移抖动，有效提升孔的同轴度与位置度精度，同时延长钻头的使用寿命。从设计思路来看，这套钻模采用了同轴回转式结构，整体以中心轴线为装配基准，所有定位面、夹紧面、导向孔的同轴度公差控制在0.02mm以内，保证装夹后工件的加工基准与钻床主轴轴线重合；本体采用阶梯轴式的分层结构，后端的大直径凸缘作为安装定位基准，中间的圆柱段作为钻套的承载基体，前端的小直径凸台作为工件的定位止口，各段之间采用圆角过渡避免应力集中，适配高频次装夹的工装使用强度。从安装边界来看，整套组件整体为圆柱形结构，最大外径适配常规100mm规格钻卡头的加工行程范围，安装孔的分布圆直径符合通用钻床工作台的T型槽间距标准，无需额外制作过渡连接板即可直接安装；前端夹紧螺母的操作空间预留充足，使用标准开口扳手即可完成锁紧与松脱操作，不会与钻床主轴或者刀具发生运动干涉；钻套位置距离工件定位面的间隙控制在3-5mm，既能够保证钻头导向的稳定性，又能方便加工过程中切屑的排出，避免切屑堆积在钻套与工件之间刮伤工件表面。在实际生产场景中，这类钻模组件多用于汽配零件、通用五金配件的小到中等批量孔加工，比如小型法兰盘的安装孔、轴套类零件的径向定位孔加工，配合分度盘使用还可完成等分孔的连续加工，无需重复装夹找正，能够将单工件的孔加工效率提升60%以上，同时将孔位精度稳定控制在IT8级以上，有效降低对操作工人的技能要求，即使是新入职的操作人员也能快速上手完成高精度的孔加工作业，是机械加工车间孔类工序不可或缺的实用工装。
