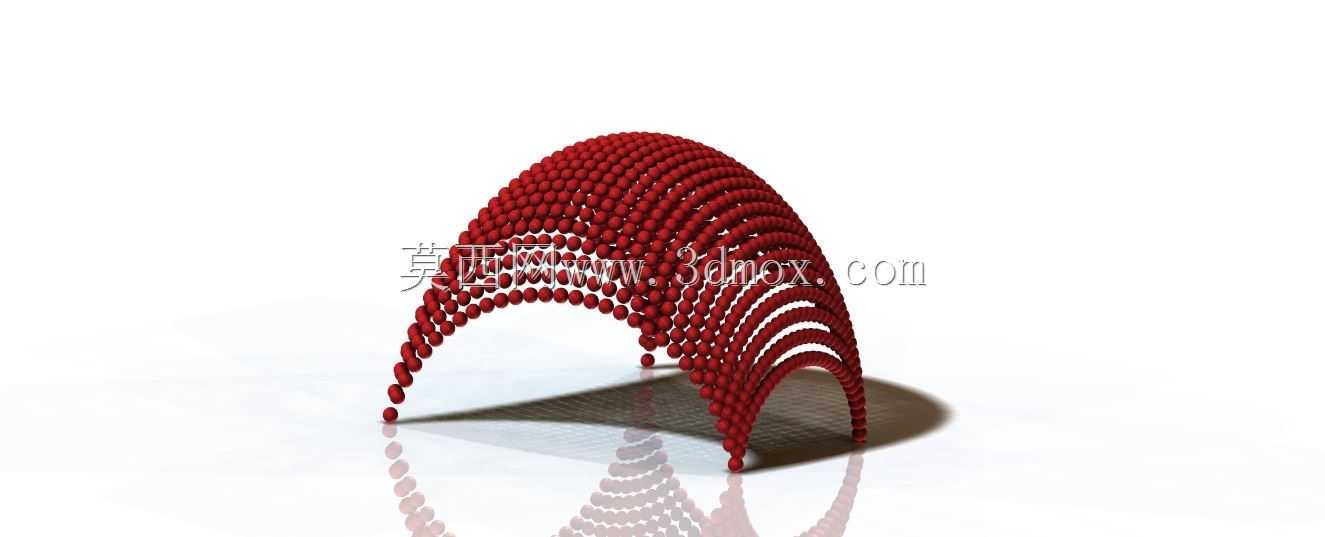

曲面点位图案排布结构设计方案

在机械加工、工业产品外观纹理加工、曲面标识制备等诸多工业场景中，曲面点位的精准排布是实现均匀图案加工、功能点位布设的核心基础环节，这套曲面点位图案排布结构，正是针对不规则曲面上点位均匀分布、图案规整呈现的需求完成的设计，可广泛适配曲面喷码、曲面纹理蚀刻、曲面功能触点布设、曲面装饰图案加工等实际生产场景，解决平面点位排布方案无法直接适配自由曲面、点位间距不均导致图案变形、加工精度不足的行业痛点。从实际用途来看，这套排布结构可直接对接多轴加工设备的点位路径生成逻辑，为曲面类工件的图案加工提供精准的点位坐标参考，无论是金属曲面的激光打标、塑料曲面的纹理蚀纹加工，还是异形壳体表面的功能触点阵列布设，都能依托这套点位排布逻辑，保证图案在曲面上的视觉一致性与功能点位的间距合规性，避免出现曲面曲率变化区域点位拉伸、压缩、错位的问题，大幅降低曲面图案加工的前期路径调试成本。从功能特性来看，这套点位排布结构采用了自适应曲率的点位密度调整逻辑，在曲面曲率较大、弯折幅度明显的区域，会自动调整点位的分布间距，保证相邻点位在曲面表面的实际弧长距离保持一致，而非简单的三维坐标等距，从根源上避免了平面投影法布点带来的曲面局部图案变形问题；同时整套排布支持自定义图案轮廓输入，可根据不同的加工需求调整点位的集合规则，既可以实现规则点阵图案的曲面映射，也可以完成自定义不规则图案的点位拆解适配，适配不同行业的曲面加工需求。在设计思路上，这套结构摒弃了传统的平面投影后再做曲面拟合的布点逻辑，直接以目标曲面的UV参数线为排布基准，将目标图案的像素点位与曲面UV坐标做一一映射，同时引入曲面曲率权重计算，对曲率变化超过阈值的区域做点位加密或疏解调整，保证所有点位都完全贴合曲面表面，不存在点位悬空或嵌入曲面实体的问题；同时在点位集合的边界处理上，做了图案边缘的点位平滑过渡，避免图案边缘出现点位突兀、锯齿感明显的问题，保证最终呈现的图案边缘流畅自然。从安装与适配边界来看，这套点位排布结构可适配曲率半径范围在5mm至2000mm的各类规则与自由曲面，支持单曲面、多曲面拼接的点位连续排布，点位的最小间距可根据加工需求调整至0.1mm级别，可适配激光加工、蚀刻加工、触点布设等不同精度要求的场景，在实际对接加工设备时，可直接导出点位的三维坐标与法向矢量，无需二次调整即可直接生成加工路径，大幅缩短曲面图案加工的前期准备周期，同时也能有效降低因布点不合理导致的加工废品率，提升曲面类产品图案加工的成品质量与生产效率。
