工业重载万向脚轮三维结构设计

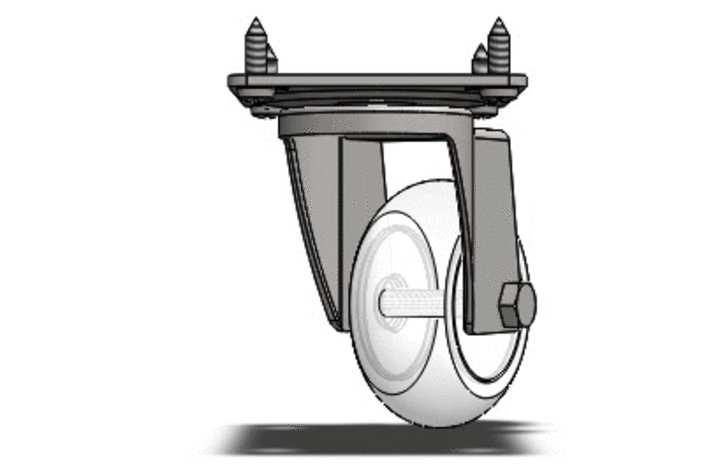

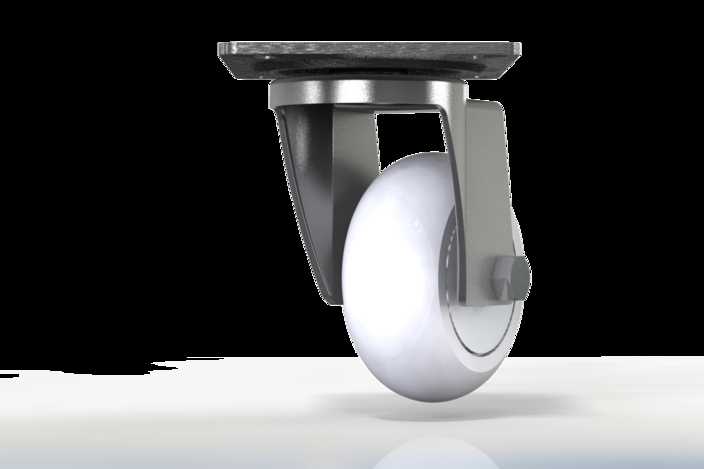

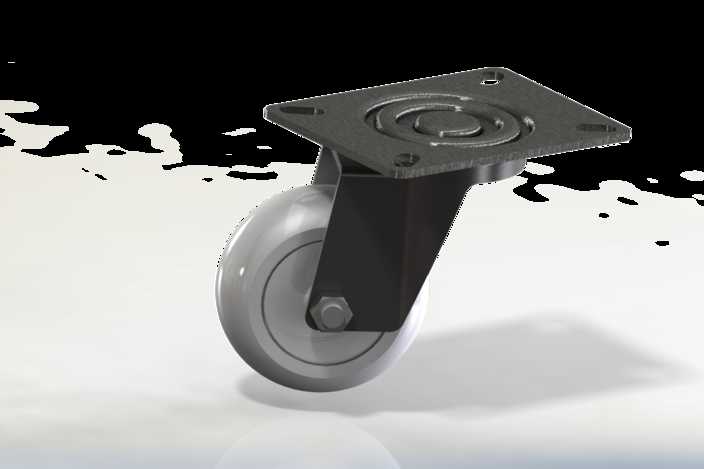

本作品为工业重载万向脚轮的三维建模设计成果，建模过程严格遵循工业脚轮的实际生产尺寸规范，在三维软件中完成全参数化结构搭建。首先从顶部安装法兰结构开始建模，法兰盘面预留四个定位安装尖柱，用于和设备底部安装位快速对位卡合，法兰盘底部与回转支架采用一体化铰接结构设计，还原真实万向脚轮的水平360度回转功能，铰接位置预留标准销轴安装间隙，保证转动结构的活动余量符合实际使用要求。支架部分采用双侧支撑的U型结构设计，建模时对支架与滚轮的连接轴位做了加厚处理，匹配重载工况下的承重受力需求，支架表面做了哑光金属质感的材质渲染，还原工业铸铁支架的磨砂质感，同时对支架边缘做了圆角过渡处理，避免尖锐棱角的结构设计，符合工业五金件的安全设计规范。滚轮部分采用圆弧面轮体设计，轮面做光滑高反光的硬质塑胶材质渲染，还原尼龙或聚氨酯工业滚轮的表面质感，轮体中心预留轴承安装位，与支架侧端的锁紧轴件精准配合，轴件端部做了六角螺帽的细节建模，还原真实脚轮的装配结构。渲染阶段采用柔和的影棚布光方案，主光源从侧上方打亮轮体曲面，突出轮面的光滑质感与支架的金属厚重感，底部添加柔和的投影效果，让整个模型的呈现更具真实感。设计过程中充分考虑脚轮的实际使用场景，所有结构尺寸均匹配工业重载脚轮的通用规格，安装法兰的孔位间距、支架的开合角度、轮体的直径宽度都经过参数校准，既保证万向转动的灵活性，也兼顾重载承重的结构强度，模型各部件可独立拆分，能够直接用于装配演示、工程出图或者产品展示场景，完整还原了工业万向脚轮从安装结构到转动结构的全部细节，没有多余的冗余结构，每一处建模细节都对应真实脚轮的功能部件。
