120毫米多莉带刹车万向脚轮结构设计

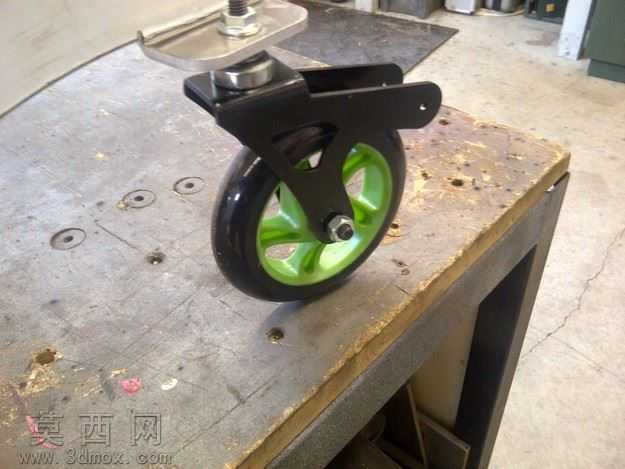

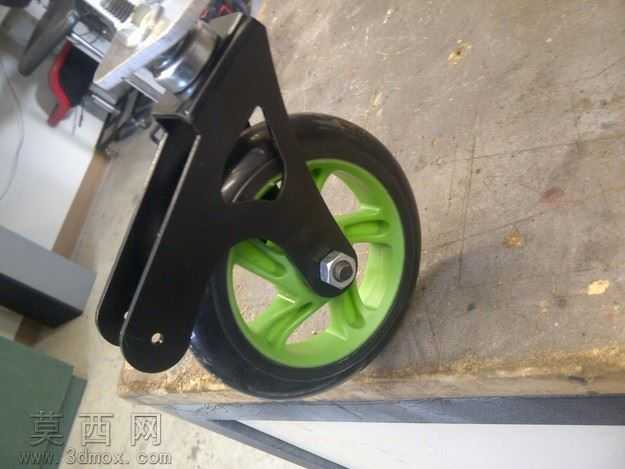

本作品为适配多莉推车的120毫米规格带刹车万向脚轮三维建模设计，建模过程严格遵循工业脚轮的实际生产尺寸规范，在SolidWorks环境下完成全参数化建模，确保各部件尺寸可直接对接生产加工需求。建模阶段首先完成核心轮体的结构搭建：轮芯采用辐条式镂空结构设计，在保证轮体结构强度的前提下有效降低整体自重，轮缘部分预留软质包胶层的装配位，还原实际脚轮外层耐磨橡塑材质的包覆结构，轮体中心预留轴承安装孔位，匹配标准深沟球轴承的装配尺寸，保障轮体转动的顺滑度。其次完成万向支架的结构建模：支架采用加厚金属冲压件结构设计，上部设置万向回转结构，内置回转轴承安装位，实现轮体360度水平方向自由转向，支架侧部集成刹车触发扳杆结构，扳杆与轮体侧部的刹车阻尼块做联动装配设计，当扳杆下压至锁止位时，阻尼块紧密贴合轮缘表面，同时卡止万向回转结构，实现轮体转动与转向的双重锁止，保障停靠状态下的稳定性；支架上部设置安装固定板，预留标准螺栓安装孔位，可直接与推车、工作台等设备的底部框架完成装配。材质渲染阶段针对不同部件做差异化材质设定：轮芯部分赋予亮绿色硬质工程塑料材质，还原产品外观辨识度，轮缘部分赋予黑色哑光耐磨橡塑材质，模拟实际包胶层的防滑耐磨质感，金属支架部分赋予黑色喷塑金属材质，表面添加细微颗粒质感还原喷塑工艺的表面效果，安装螺栓、转轴等标准件赋予镀锌亮面金属材质，区分不同部件的材质属性，提升渲染真实感。装配阶段严格按照实际脚轮的装配逻辑完成各部件的配合约束：轮体与支架间通过轮轴实现转动配合，刹车扳杆与支架间通过销轴实现摆动配合，回转结构与安装板间实现回转配合，所有配合间隙均参考实际工业脚轮的装配公差设定，避免出现干涉问题，同时可通过软件自带的运动仿真功能，模拟脚轮转向、滚动、刹车锁止的全流程动作，验证结构设计的合理性。整体设计兼顾结构实用性与外观辨识度，可直接用于脚轮产品的开发验证、配套设备的选型装配参考，也可作为工业脚轮设计教学的参考案例。
