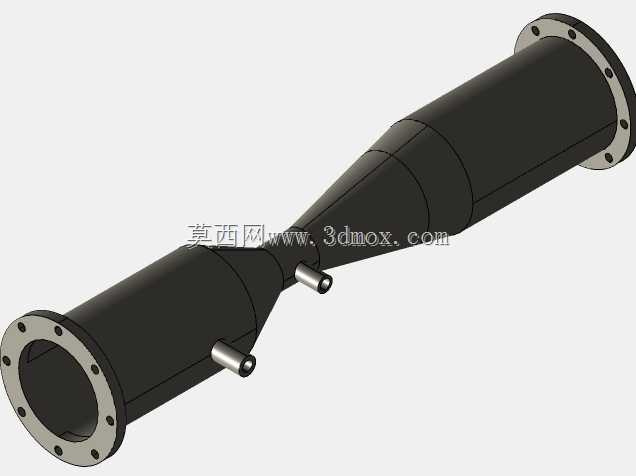

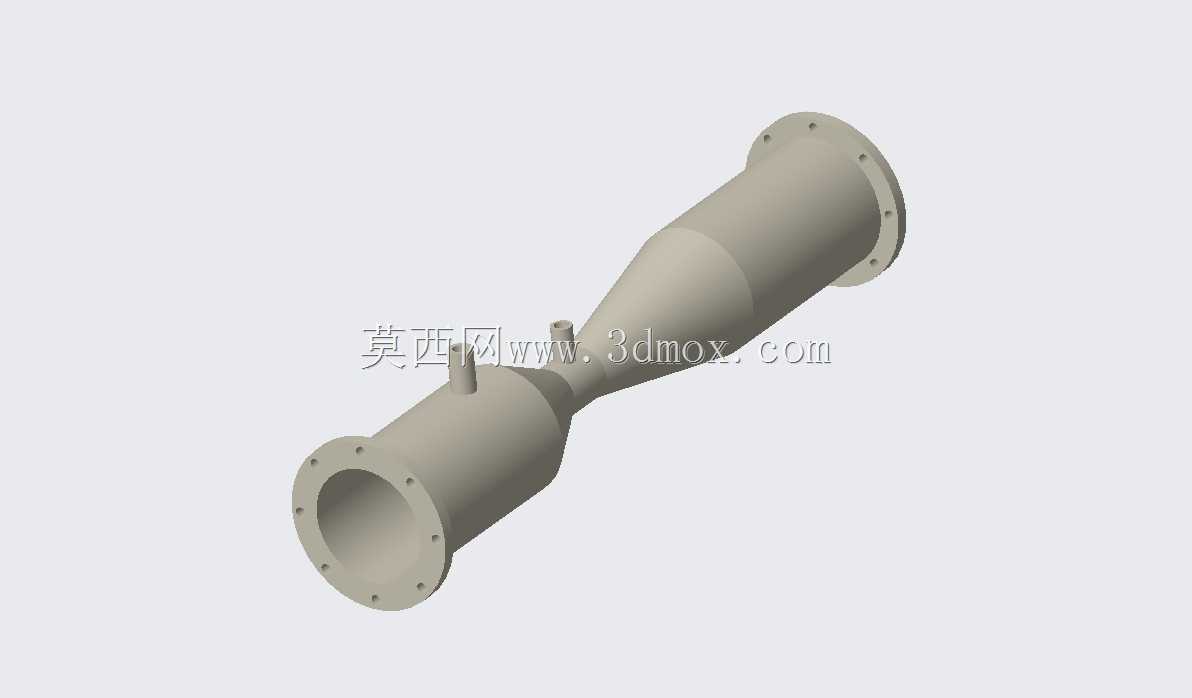

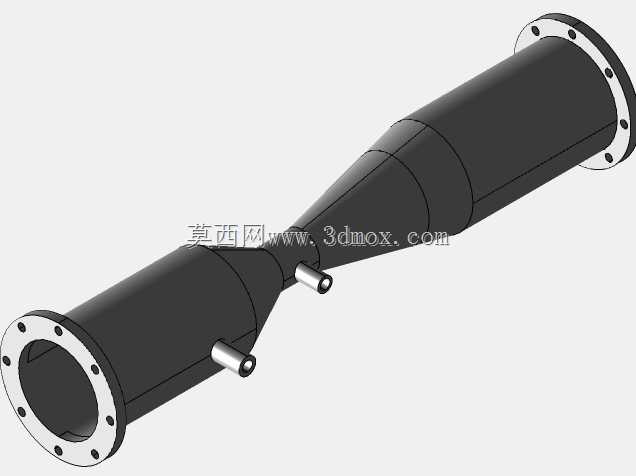

法兰连接式文丘里管流量测量装置

文丘里管作为差压式流量测量的经典装置，广泛应用于市政供水、暖通空调、化工流体输送、油气集输、工业循环水系统等多个场景中，可对满管状态下的清水、低粘度油品、洁净气体等单相流体进行稳定的流量检测，相比孔板等节流元件，它具备压损小、能耗低、前后直管段要求短、长期运行精度稳定的优势，尤其适合大管径、低流速的流体测量工况，在老旧管线改造、空间受限的设备间安装场景中适配性极强。该装置核心利用伯努利原理工作，当流体依次流经入口圆柱段、收缩锥段、喉道段、扩散锥段时，流通截面的变化会造成流体流速改变，在入口段与喉道位置形成稳定差压，通过外接差压变送器即可换算得到管道内的实时流量，装置侧面预留的两个取压接口可直接适配常规工业取压管路，无需额外加工转接结构，降低现场安装的施工难度。整体结构采用对称式法兰连接设计，两端法兰的螺栓孔位按照通用管道法兰标准排布，可直接与同公称通径的工艺管道对接，安装时无需额外定制转接法兰，入口段的平直圆柱段可保证来流平稳进入收缩段，避免紊流对测量精度造成干扰；收缩段采用平缓锥度过渡，可减少流体经过时的涡流损耗，降低永久压力损失，喉道段为等径直管结构，可保证流体在此处达到稳定流速，形成稳定的差压信号，扩散段采用大角度缓扩设计，可将流体的动能逐步转化为压力能，进一步降低整体压损，减少流体输送过程中的能耗。设计过程中充分考虑现场安装的边界条件，整体轴向长度适配常规工业管线的安装间距，两端法兰的端面加工精度满足密封要求，可适配橡胶垫片、金属缠绕垫片等多种密封件，装置整体通径与连接法兰的公称通径保持一致，不会出现通径突变造成的额外流阻；取压接口的位置设置在入口段与喉道段的稳流区域，避开流体扰动区，保证取压信号的稳定性，接口采用标准外螺纹结构，可直接连接常规仪表引压管，无需额外配置转换接头。该装置的结构无活动部件，长期运行无需频繁维护，抗污堵能力优于同类节流装置，可适配含少量微小杂质的流体工况，在工业现场的长期运行中稳定性表现优异，既可以作为独立的流量检测元件接入自控系统，也可以配套差压变送器、流量积算仪组成完整的流量测量单元，为生产过程中的流体计量、能耗核算、工况监控提供可靠的数据支撑。
