轻型卡车鹅颈式拖车挂接装置结构设计

在轻型商用车后市场改装领域，鹅颈式拖车挂接装置是承担中重载牵引连接的核心部件，这类结构主要适配额定牵引质量3500kg级别的轻型货运卡车，多用于城郊短途建材转运、农用机具拖挂、小型设备转场等作业场景，相比传统后保险杠式拖钩，鹅颈结构的牵引点更靠近车辆后桥中心上方，能大幅降低牵引状态下的后轴载荷转移量，减少行驶过程中挂车对主车的俯仰冲击，提升高速拖挂行驶的稳定性。

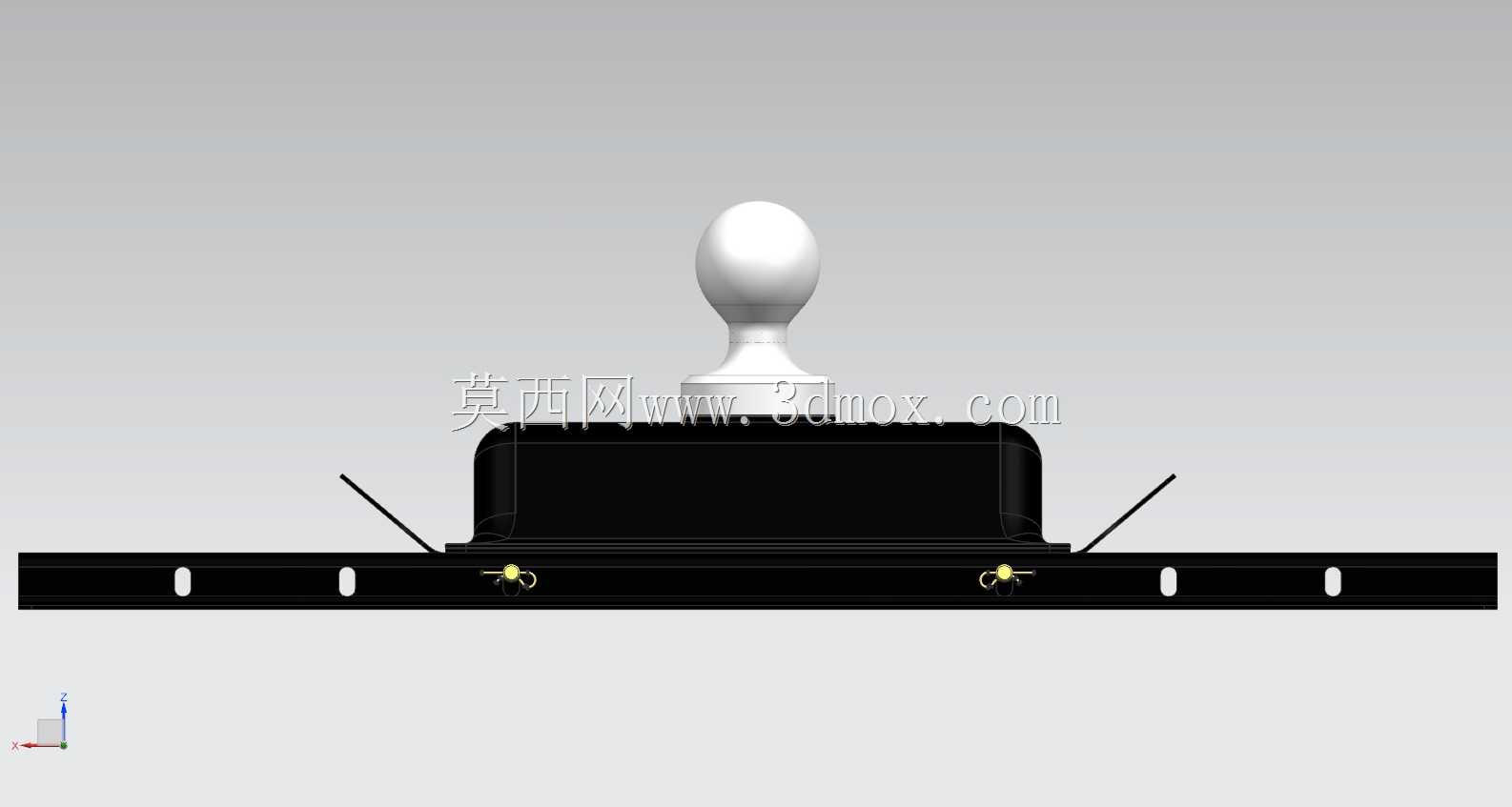

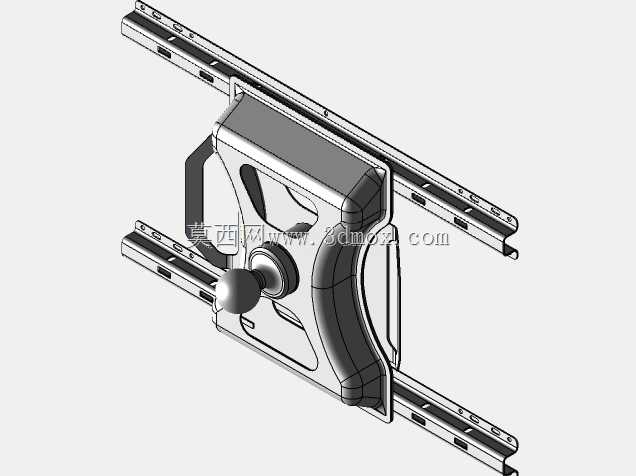

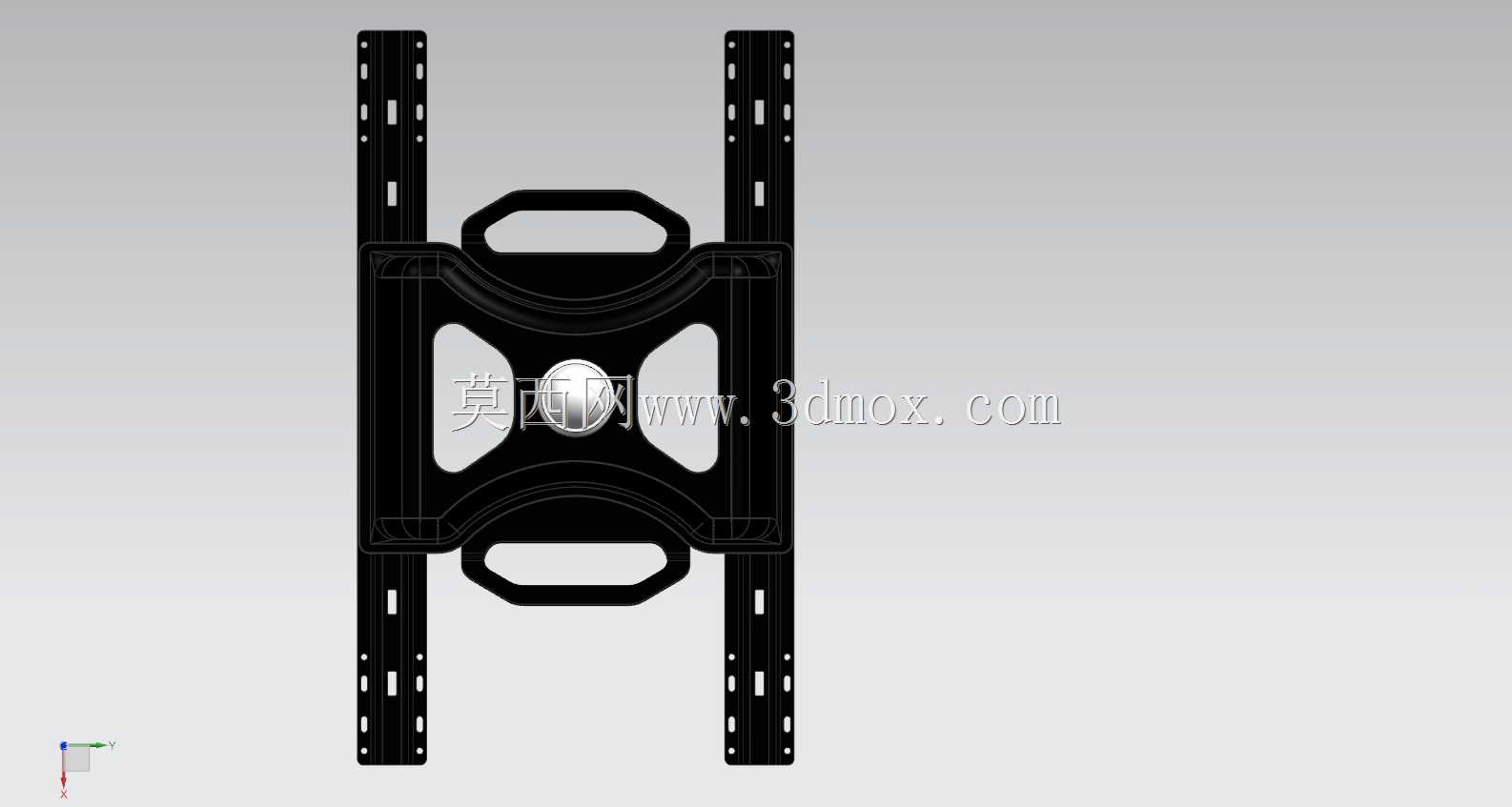

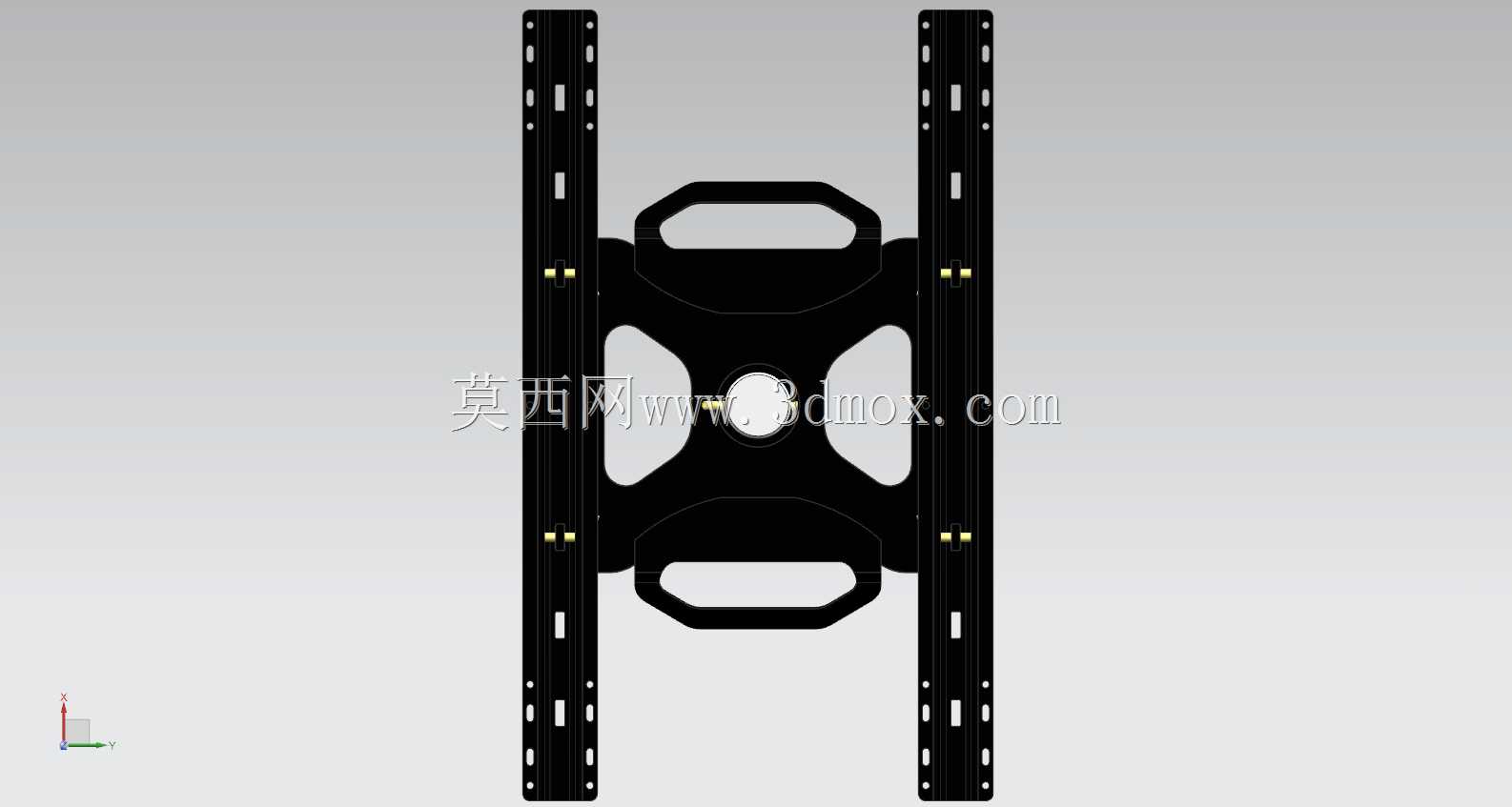

从结构功能来看，这套挂接装置采用双侧竖梁加中部承托框架的对称式布局，两侧带多组安装孔位的竖梁是核心承载基体，孔位采用等距排布设计，可适配不同车型底盘大梁的安装孔距偏差，安装时竖梁与卡车底盘纵梁下平面贴合，通过高强度螺栓实现刚性连接，中部的鹅颈弧形承托结构一方面预留了挂车牵引销的连接操作空间，另一方面通过弧形过渡分散牵引过程中的应力集中，避免直角连接位置在交变载荷下出现疲劳开裂。上下两处设置的镂空提握结构，既可以降低部件整体自重，也能方便安装过程中的人工对位搬运，减少装配时的辅助工装需求。

设计过程中优先考虑了包装运输的适配性，整体结构采用扁平化布局，没有向外突出的异形结构，堆叠运输时不会出现局部受压变形的问题，不过需要明确的是，这套结构仅作为包装验证阶段的建模参考，未经过实际道路载荷标定与行业标准合规验证，不能直接作为量产装车的成品结构使用。

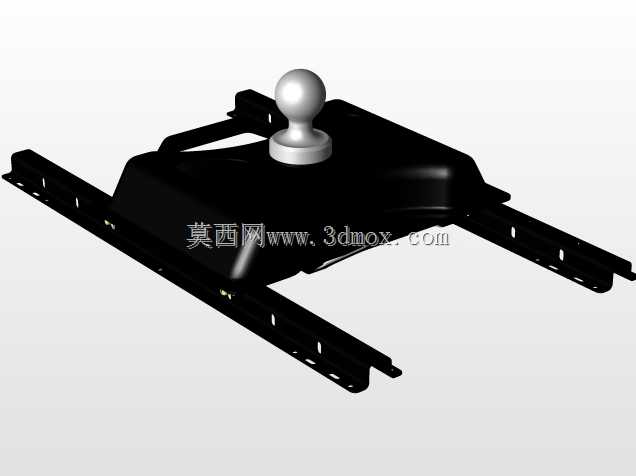

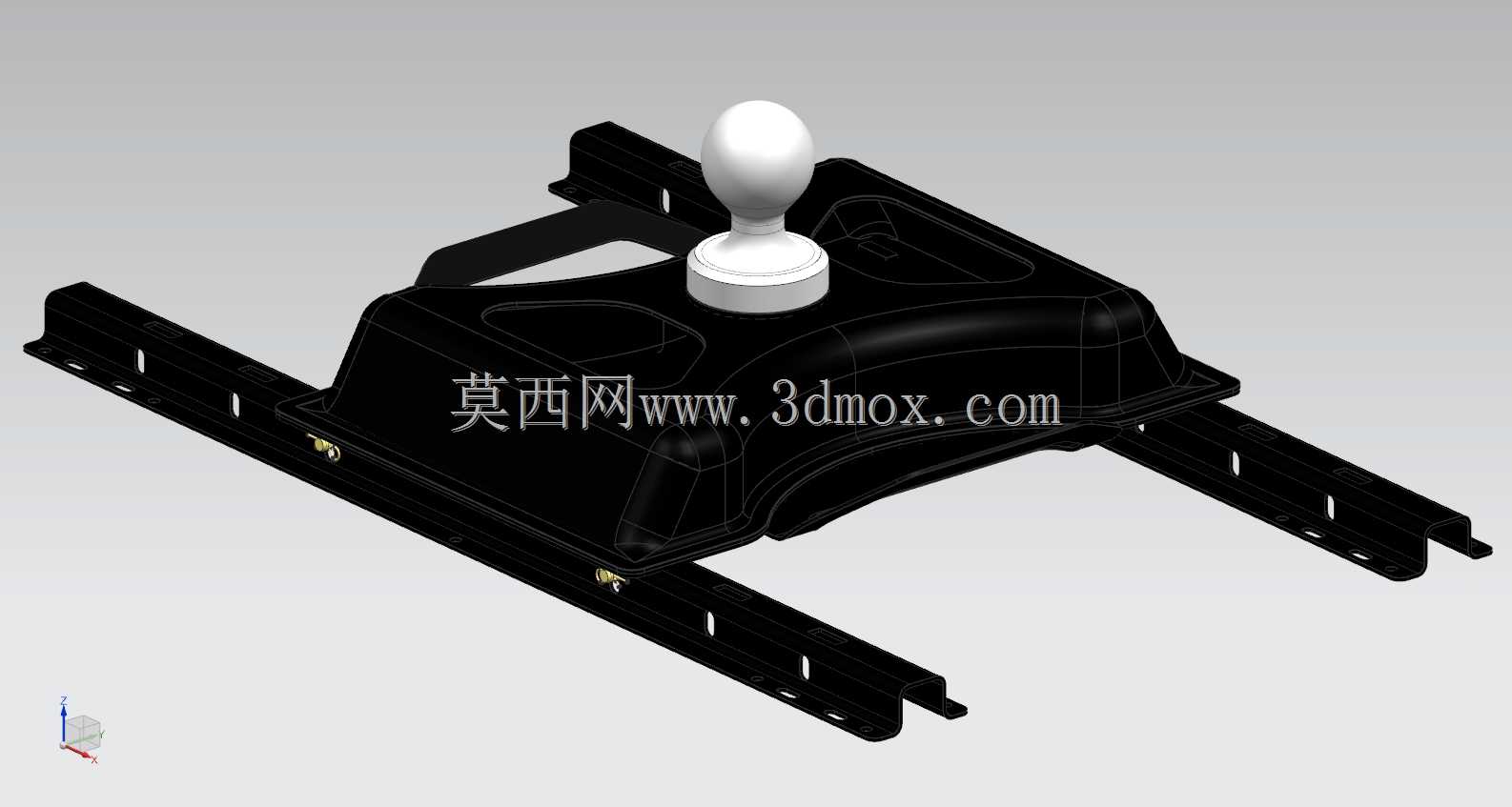

从安装边界来看，两侧竖梁的安装孔覆盖了主流轻型卡车的大梁宽度区间，中部牵引连接区域的离地间隙预留了足够的缓冲空间，避免车辆满载过起伏路面时牵引结构与地面发生剐蹭，中部承托面的球形连接座安装位采用通用尺寸设计，可适配市场上主流的鹅颈式挂车牵引接头，不需要额外做转接改装。结构的壁厚设计兼顾了承载能力与轻量化需求，在牵引受力的核心路径上做了局部加厚处理，非受力区域通过大尺寸镂空减重，整体重量控制在单人可搬运的范围内，降低售后改装的操作难度。
