手动法兰式蝶阀总成三维结构设计

这款蝶阀主要应用于给排水、暖通空调、化工流体输送、市政管网等工业与民用管路系统中，安装在管路中段位置，承担管路通断切换、介质流量调节的核心作用，适配水、低压气体、无强腐蚀性的常规流体介质，相比同通径的闸阀、截止阀，蝶阀结构更紧凑，启闭行程更短，操作力矩更小，在大口径管路场景中具备显著的安装与使用优势。

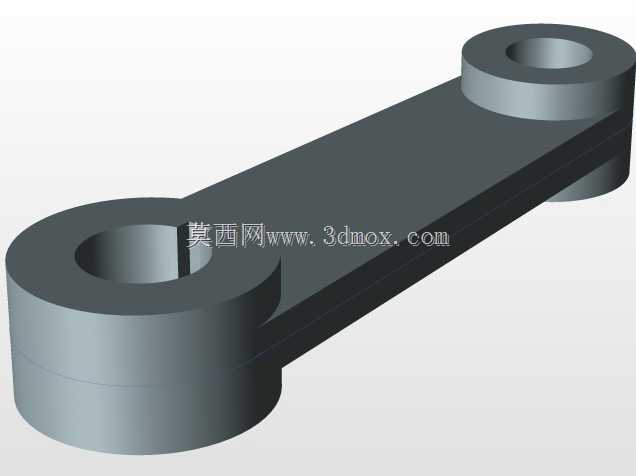

从功能特性来看，该蝶阀采用中线式结构设计，阀板旋转中心与管路中心、密封面中心重合，依靠手柄带动阀杆旋转实现阀板的90度回转，即可完成全开到全关的动作，当阀板处于0到90度之间的任意角度时，可通过改变介质过流面积实现流量的线性调节，适配不同工况下的流量控制需求。手柄自带定位结构，可将阀板锁定在常用开度位置，避免管路介质压力波动导致阀板自行移位，保障管路运行状态稳定。

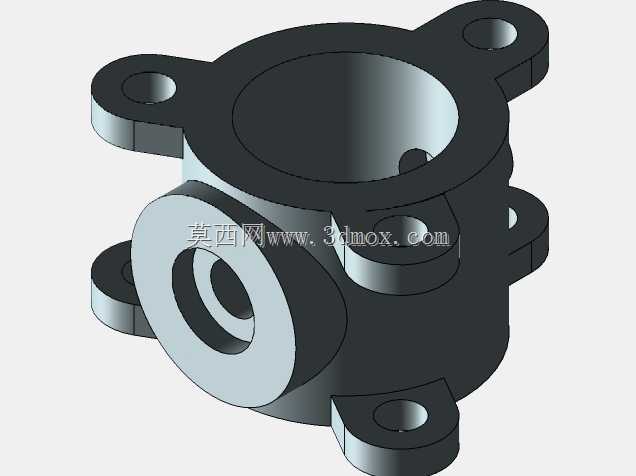

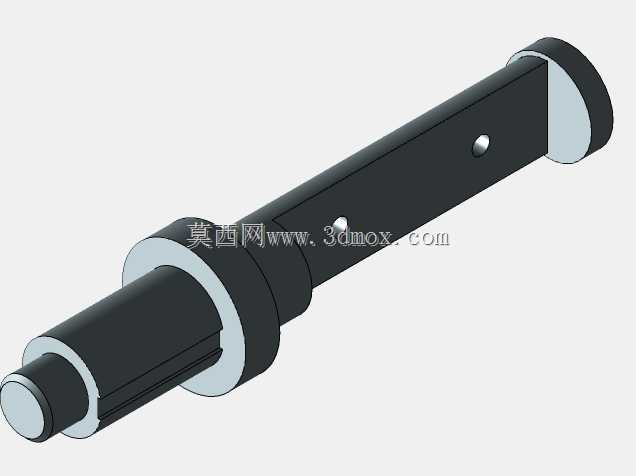

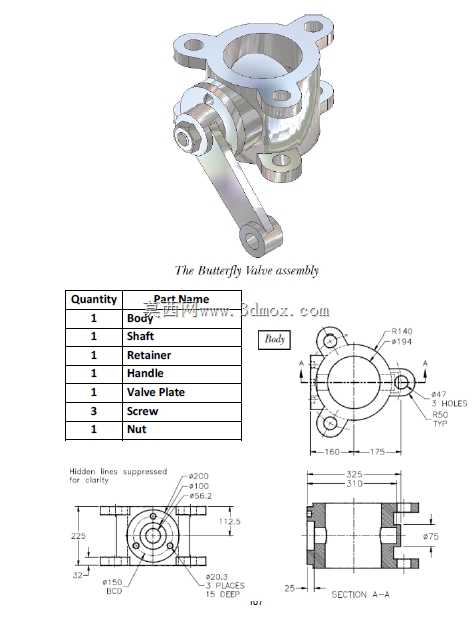

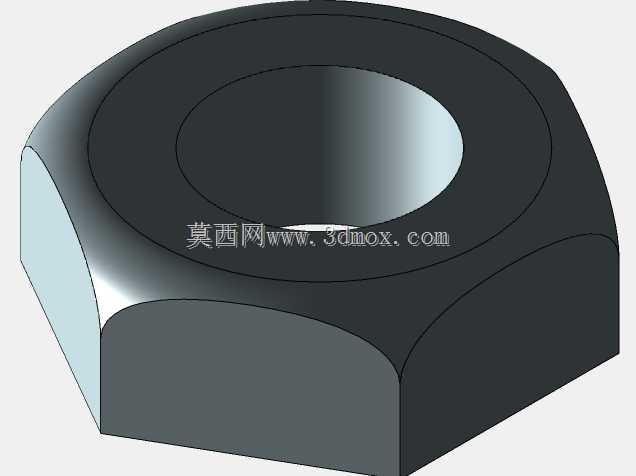

设计过程中优先兼顾了安装适配性与结构可靠性，整体采用法兰连接形式，阀体两端带安装凸缘，凸缘上均布螺栓安装孔，可直接与同压力等级的管路法兰对接，无需额外配置转换接头，安装对位便捷。整体结构拆分清晰，包含阀体、阀杆、固定压套、操作手柄、密封阀板、紧固件、锁紧螺母七个核心组成部件，各部件装配关系明确，阀杆与阀体之间设置耐磨衬套，降低长期启闭操作带来的磨损，延长阀门整体使用寿命；阀板边缘做圆弧过渡处理，启闭过程中不会对密封件造成刮蹭损伤，同时降低介质流动阻力，减少管路压力损失。

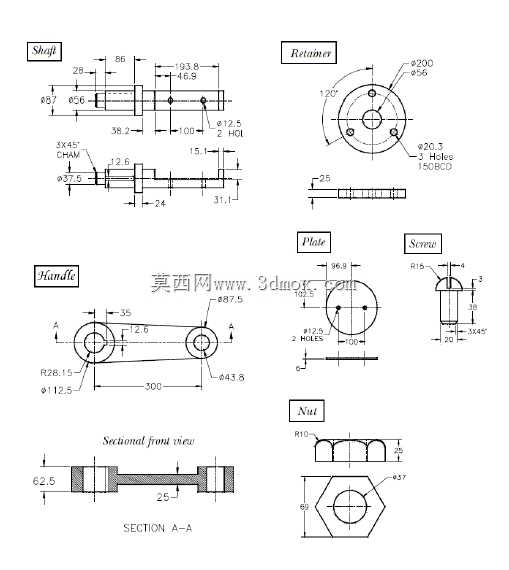

从安装边界与尺寸来看，该蝶阀的法兰安装孔中心距、法兰外径、阀体总长度、阀杆中心高度、手柄全开时的外伸尺寸均匹配常规工业管路的安装空间要求，安装时无需为阀门预留过大的操作空间，手柄操作侧预留足够的扳动空间即可完成启闭操作，适配水平安装、垂直安装等多种管路排布方式，可在狭窄的管廊、设备夹层等空间内完成装配与后期维护。
